Виброметр Fluke 805 — высокоточный контроль вибрации и технического состояния вращающихся механизмов

Виброметр Fluke 805 предназначен для оперативного обследования вращающихся механизмов без демонтажа узлов. Прибор измеряет общую вибрацию, оценивает высокочастотные процессы в подшипниках качения и определяет температуру поверхности бесконтактным способом. Совмещение каналов дает комплексную картину состояния агрегата. Контроль выполняется на электродвигателях, насосах, вентиляторах, редукторах и компрессорных установках. Для сравнения показаний контролируют одни точки при близких оборотах и нагрузке. В периодическом мониторинге важна динамика показаний.

Технические характеристики

Прибор разделяет общую вибрацию и высокочастотные импульсы подшипников. Параметры приведены ниже:

• Диапазон частот общей вибрации — от 10 до 1000 Гц,
• Диапазон анализа состояния подшипников — от 4 000 до 20 000 Гц,
• Скорость вибрации — от 0,01 до 199,9 мм/с, среднеквадратическое значение RMS,
• Ускорение — от 0,01 до 50 g, где 1 g приблизительно равен 9,81 м/с2,
• Индекс состояния подшипника CF+ — безразмерная шкала от 1 до 16,
• Диапазон инфракрасного измерения температуры — от −20 до +200 C,
• Объем памяти — до 3 500 сохраненных измерений,
• Передача результатов — через интерфейс USB,
• Электропитание — две сменные батареи типа AA по 1,5 В.

Виброскорость характеризует общий уровень колебаний машины. Ускорение и высокочастотный показатель CF+ дополняют картину, поскольку локальные удары в дорожках качения не всегда вызывают заметное увеличение общего уровня вибрации.

Конструкция измерительного узла

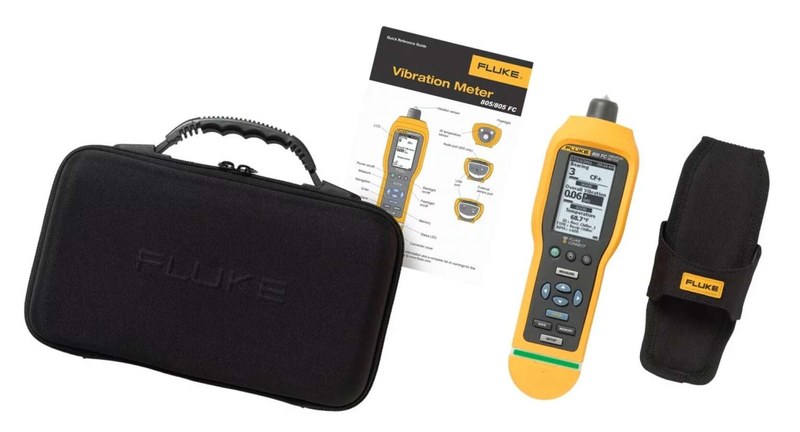

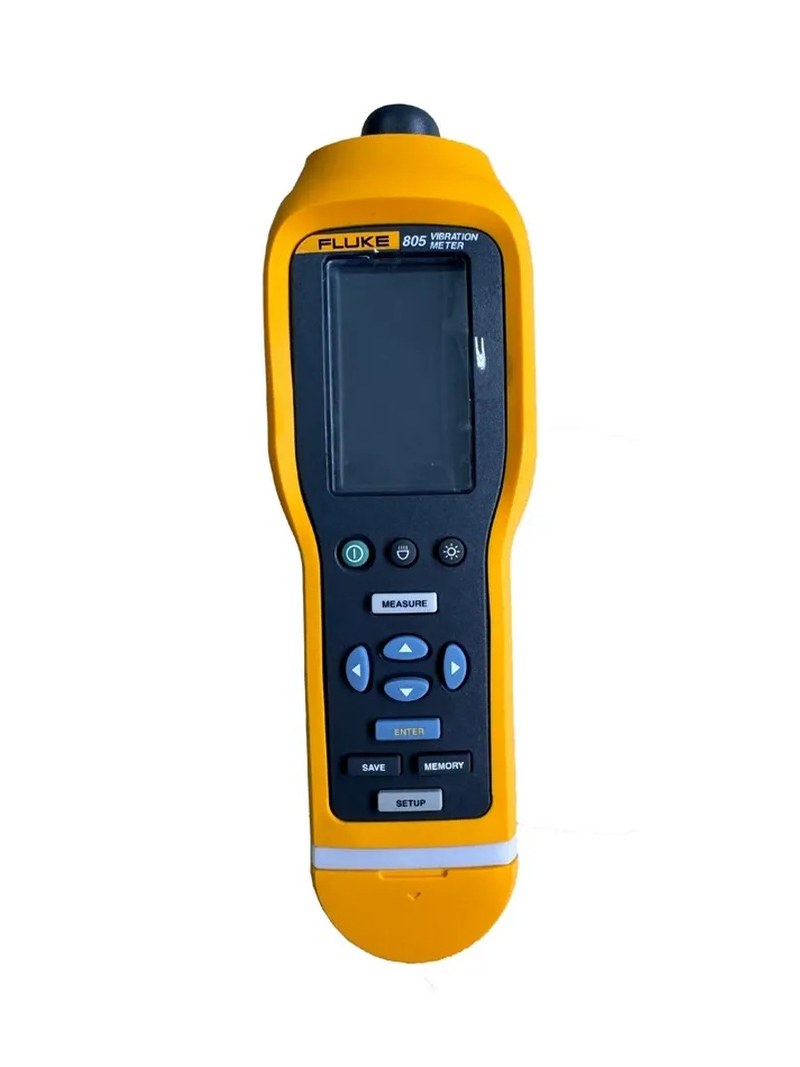

Прибор выполнен в переносном корпусе и рассчитан на измерения непосредственно возле работающего оборудования. Конструкция объединяет вибродатчик, термометр и память. Воспроизводимость зависит от стабильности контакта:

• Контактный измерительный наконечник — передает колебания корпуса машины чувствительному элементу,
• Датчик усилия прижатия — помогает выдерживать корректный контакт с точкой контроля,
• Световая индикация контакта — предупреждает о недостаточном или чрезмерном нажатии,
• Встроенный инфракрасный термометр — регистрирует температуру доступной поверхности,
• Дисплей и клавиатура — обеспечивают просмотр показаний и управление измерительными функциями,
• Внутренняя память и разъем USB — используются для накопления и последующей передачи записей.

Контактная схема не требует стационарных датчиков. Однако измерительная точка должна быть твердой, чистой и доступной: тонкий кожух, слой рыхлой краски или неплотная деталь могут изменить спектральную картину. Температуру следует измерять с учетом коэффициента излучения поверхности и возможных отражений.

Режимы и принципы измерения

Fluke 805 преобразует механическое ускорение в электрический сигнал, который обрабатывается в заданных частотных полосах. Разделение полос принципиально: общий уровень колебаний характеризует движение узла, тогда как высокочастотные составляющие помогают распознавать ударные процессы в подшипнике:

• Измерение общей вибрации — расчет RMS виброскорости для оценки общего механического состояния машины,
• Контроль подшипника — обработка сигнала в полосе от 4 до 20 кГц с вычислением индекса CF+,
• Измерение ускорения — количественная оценка динамического воздействия в единицах g,
• Инфракрасная термометрия — измерение нагрева корпуса без прикосновения к горячей поверхности,
• Регистрация результатов — запись показаний для сравнения с предыдущими обходами.

Показатель RMS характеризует энергетически усредненный уровень виброскорости; это не максимальное мгновенное смещение вала. Индекс CF+ основан на особенностях формы высокочастотного сигнала и предназначен для оценки признаков деградации подшипника. Он не заменяет разбор спектра и сам по себе не устанавливает конкретную причину повреждения.

Методика обследования оборудования

Диагностика требует повторяемости процедуры. Перед началом обхода фиксируют идентификатор агрегата, скорость вращения и характер нагрузки. На корпусе выбирают контрольные зоны возле опор, избегая мест с заметной податливостью. Значения снимают при установившемся режиме работы:

• Подготовка точки — удаление загрязнений и проверка жесткости поверхности,
• Установка наконечника — контакт с корпусом без скольжения и ударов,
• Проверка усилия — ориентация на штатную индикацию правильного прижатия,
• Снятие показаний — последовательная регистрация вибрации, CF+ и температуры,
• Сопоставление — сравнение с историей того же узла при близкой частоте вращения,
• Документирование — сохранение результата с привязкой к месту и дате контроля.

При частоте вращения 1500 об/мин основная частота вращения составляет 25 Гц, а при 3000 об/мин — 50 Гц. Эти составляющие попадают в рабочую полосу общего измерения, однако без спектрального анализа нельзя однозначно отличить дисбаланс от несоосности или ослабления крепления. Пороговые решения принимают с учетом конструкции агрегата и применимых критериев оценки машинной вибрации, включая подходы серии ISO 20816.

Таким образом, виброметр Fluke 805 служит средством оперативного вибрационного контроля, а не заменой полноценному анализатору спектра. Совместная интерпретация виброскорости, высокочастотного индекса и температуры помогает выделять узлы, требующие углубленного обследования, и обосновывать периодичность технического обслуживания. Компания «Олниса» осуществляет поставки промышленного измерительного оборудования, включая виброметры Fluke 805. Поставки через «Олниса» позволяют предприятиям оснащать эксплуатационные подразделения приборами для регулярного контроля технического состояния машин.
