Токовый калибратор Fluke 773 — высокоточная диагностика промышленных систем автоматизации
Fluke 773 представляет собой портативный калибратор технологических токовых петель, предназначенный для измерения, воспроизведения и контроля электрических сигналов в системах промышленной автоматизации. Отличительная особенность прибора заключается в возможности измерения постоянного тока без размыкания проводников, что особенно важно для непрерывных технологических процессов, где отключение измерительного канала может нарушить работу оборудования. Калибратор применяется при проверке преобразователей давления, температуры, уровня, расхода, аналоговых входов программируемых логических контроллеров и распределенных систем управления. Устройство совмещает бесконтактный токовый датчик, контактные измерительные входы, генератор нормированных сигналов и средства диагностики электрических цепей.
Технические характеристики
Метрологические параметры Fluke 773 определяют возможности прибора при контроле аналоговых сигналов, проверке измерительных преобразователей и воспроизведении электрических величин. Основные характеристики устройства представлены ниже:
- Диапазон бесконтактного измерения постоянного тока — от 0 до 99,9 мА,
- Разрешение бесконтактного измерения — 0,01 мА,
- Погрешность бесконтактного измерения — ±(0,2 % показания + 5 единиц младшего разряда),
- Диапазон контактного измерения постоянного тока — от 0 до 24 мА,
- Разрешение контактного измерения — 0,01 мА,
- Погрешность контактного измерения — ±(0,2 % показания + 2 единицы младшего разряда),
- Диапазон воспроизведения постоянного тока — от 0 до 24 мА,
- Разрешение формирования токового сигнала — 0,01 мА,
- Диапазон измерения постоянного напряжения — от 0 до 30 В,
- Диапазон воспроизведения постоянного напряжения — от 0 до 10 В,
- Диапазон формирования сигналов в милливольтах — от 0 до 100 мВ,
- Номинальный диапазон технологического токового сигнала — 4–20 мА,
- Напряжение встроенного источника питания токовой петли — 24 В,
- Питание прибора — 4 батареи AA напряжением 1,5 В,
- Рабочая температура окружающей среды — от −10 до +50 C,
- Температура хранения — от −25 до +60 C,
- Габаритные размеры — приблизительно 248 × 76 × 41 мм,
- Масса — приблизительно 415 г.
Приведенные значения характеризуют основные измерительные возможности прибора. Точные пределы погрешности отдельных функций зависят от выбранного режима и условий эксплуатации.
Конструкция и измерительная система

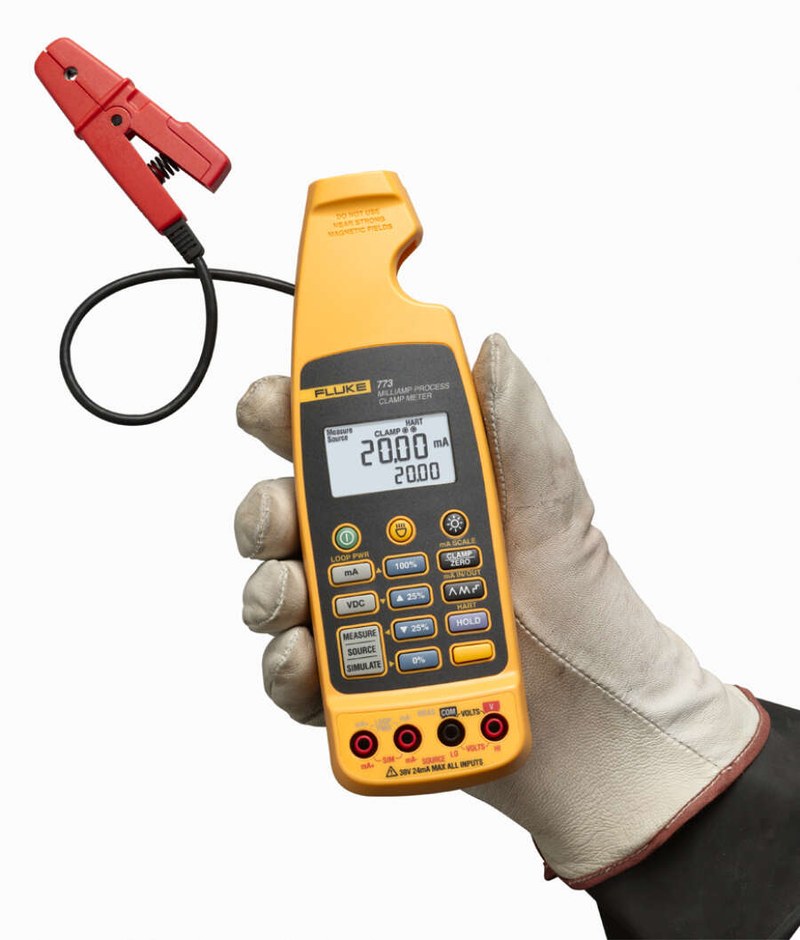

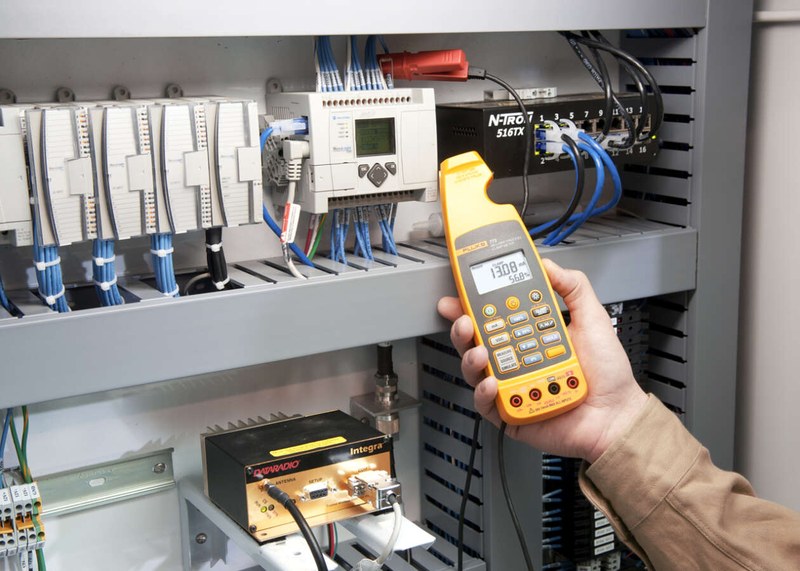

Конструктивно Fluke 773 выполнен в виде ручного электронного прибора с интегрированным клещевым датчиком. Такое исполнение обеспечивает доступ к одиночным проводникам токовых петель в распределительных шкафах, клеммных коробках и технологических установках. Основные конструктивные элементы устройства включают следующие компоненты:
- Разъемный магнитный измерительный узел для охвата отдельного проводника без нарушения электрической цепи,
- Электронный преобразователь сигнала датчика с компенсацией постоянной составляющей и обработкой результатов измерения,
- Жидкокристаллический дисплей для отображения измеряемых величин, режимов и дополнительных показателей,
- Клавиатуру управления с функциональными кнопками переключения измерительных операций,
- Контактные разъемы для подключения измерительных проводов и формирования выходных сигналов,
- Автономный батарейный отсек для электропитания электронных модулей,
- Защитный корпус, рассчитанный на эксплуатацию в производственных условиях.
Измерение постоянного тока осуществляется посредством магниточувствительного преобразователя. Ток в проводнике формирует магнитное поле, интенсивность которого связана с величиной протекающего электрического тока. Датчик регистрирует соответствующее воздействие, после чего электронная схема преобразует полученный сигнал в цифровое значение. При бесконтактном измерении необходимо охватывать только один проводник. Одновременное размещение прямого и обратного проводников внутри измерительного окна приводит к взаимной компенсации магнитных полей и искажению результата.
Режимы работы и функциональные возможности
Fluke 773 поддерживает несколько способов взаимодействия с токовыми петлями. Каждый режим предназначен для определенного этапа проверки измерительного канала или исполнительного оборудования:
- Бесконтактное измерение тока — определение величины сигнала без отключения проводника от действующей системы,
- Контактное измерение — последовательное включение прибора в электрическую цепь для контроля постоянного тока,
- Генерация тока — воспроизведение заданного значения в диапазоне 0–24 мА для проверки аналоговых входов,
- Имитация передатчика — регулирование тока в контуре с внешним источником питания,
- Питание петли — подача постоянного напряжения 24 В на проверяемый измерительный преобразователь,
- Генерация напряжения — формирование постоянного сигнала 0–10 В для испытания аналоговых устройств,
- Измерение напряжения — контроль постоянного напряжения до 30 В,
- Ступенчатое изменение — последовательное переключение между установленными контрольными уровнями,
- Автоматическое изменение — плавное изменение выходного тока для исследования реакции системы,
- Совмещенный режим mA IN/OUT — одновременное воспроизведение токового сигнала и измерение тока клещевым датчиком,
- Масштабируемый токовый выход — преобразование измеряемого клещами тока в пропорциональный выходной сигнал для регистрации внешним прибором.
В режиме генерации тока Fluke 773 способен обеспечивать нагрузку сопротивлением до 1000 Ом при выходном токе 24 мА. При имитации передатчика допустимое внешнее напряжение составляет до 50 В постоянного тока.
Принцип калибровки технологических каналов
Проверка измерительного канала основана на сопоставлении установленного электрического сигнала с показаниями контроллера или вторичного преобразователя. Для стандарта 4–20 мА используются контрольные точки, соответствующие определенным процентам измерительного диапазона. Основные контрольные значения распределяются следующим образом:
- 4 мА — 0 % диапазона измерения,
- 8 мА — 25 % диапазона измерения,
- 12 мА — 50 % диапазона измерения,
- 16 мА — 75 % диапазона измерения,
- 20 мА — 100 % диапазона измерения.
При последовательной подаче этих сигналов устанавливается соответствие между электрическим входом и цифровым значением технологического параметра. Отклонения могут свидетельствовать о неправильном масштабировании, нарушении настройки измерительного канала или неисправности его компонентов.
Преимущества промышленного применения
Практические достоинства Fluke 773 связаны с сокращением количества операций при диагностике действующих автоматизированных систем:
- Контроль токовых сигналов без остановки технологического процесса,
- Возможность проверки аналоговых входов и выходов одним прибором,
- Обнаружение нестабильных сигналов непосредственно в рабочем контуре,
- Удобство измерений в ограниченном пространстве благодаря отсоединяемому клещевому датчику,
- Автоматизация проверки реакции оборудования на изменение управляющего сигнала,
- Снижение вероятности ошибок при повторном подключении проводников.
Таким образом, калибратор Fluke 773 объединяет функции измерения, генерации и имитации аналоговых сигналов, необходимых для технического контроля промышленных систем автоматизации. Его применение обеспечивает проверку электрических параметров токовых петель и диагностику измерительных каналов без обязательного нарушения непрерывности технологического процесса. Компания «Олниса» осуществляет поставки калибраторов Fluke 773 для предприятий промышленности, энергетики и автоматизированного производства. В ассортимент поставляемого промышленного оборудования входят измерительные приборы Fluke, предназначенные для эксплуатации в технологических и электротехнических системах. «Олниса» обеспечивает поставку промышленного измерительного оборудования для оснащения производственных объектов.
