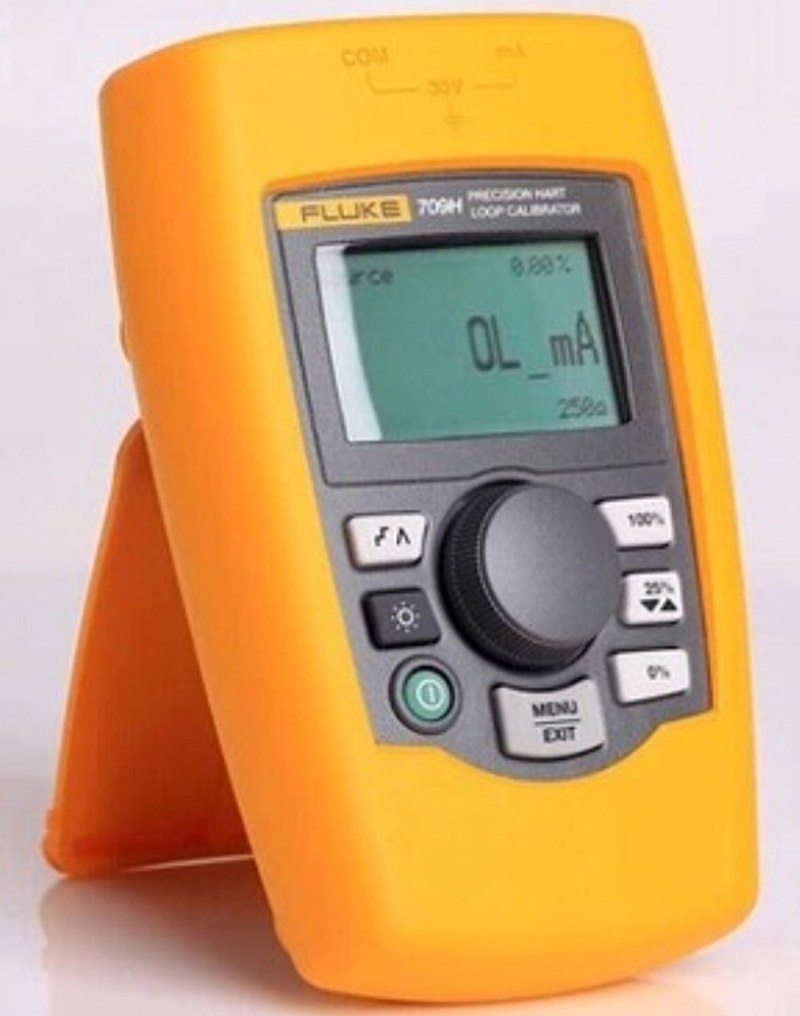

Генераторы сигналов Fluke: технические характеристики и функциональные возможности

Генераторы сигналов Fluke служат для проверки измерительных каналов и контроллеров. В промышленной метрологии это калибраторы, формирующие нормированные сигналы тока, напряжения, а в отдельных исполнениях — частоты. Они позволяют оценить отклик автоматики без подключения первичного датчика. Линейка объединяет калибраторы токовой петли и многофункциональные приборы. Выход напряжения, питание петли и генерация импульсов предусмотрены не во всех моделях.

Технические характеристики

Ниже приведены номиналы промышленных сигналов и расчетные соотношения:

• унифицированный токовый сигнал — 4–20 мА, диапазон преобразования составляет 16 мА,
• альтернативный токовый диапазон — 0–20 мА, если он предусмотрен исполнением,
• типовой аналоговый выход по напряжению — 0–10 В для поддерживающих его калибраторов,
• вариант преобразования тока в напряжение — 1–5 В на резисторе 250 Ом при токе 4–20 мА,
• еще один вариант преобразования — 2–10 В на сопротивлении 500 Ом,
• номинальное питание активной двухпроводной петли — 24 В постоянного тока при наличии соответствующей функции,
• пять опорных точек для петли 4–20 мА — 4, 8, 12, 16 и 20 мА, соответствующие 0, 25, 50, 75 и 100 % шкалы.

Допустимую нагрузку, точность и разрешение настройки определяет паспорт модели. При 20 мА на нагрузке 500 Ом возникает 10 В и рассеивается 0,2 Вт. Это расчет по закону Ома, а не гарантия допустимости такой нагрузки для любого прибора. Шаг в 1 % шкалы 4–20 мА соответствует изменению тока на 0,16 мА, а в 0,1 % — на 0,016 мА. Это расчетные интервалы, а не заявленное разрешение прибора. При оценке расхождений необходимо суммировать вклад погрешностей источника и входного модуля.

Принцип работы

Источник сигнала регулирует выходную величину с помощью обратной связи. В режиме тока он стабилизирует ток через допустимую нагрузку, в режиме напряжения — разность потенциалов на клеммах. Уставка отображается на экране. Испытание канала проводят поэтапно, отдельно оценивая воспроизведение сигнала и реакцию контроллера:

• установка границ шкалы и выбор физической величины,
• подключение выходных клемм с соблюдением полярности и режима питания,
• подача начального значения, например 4 мА для нулевой технологической отметки,
• пошаговое повышение сигнала с регистрацией показаний принимающего устройства,
• возврат к исходной точке и контроль повторяемости отклика.

Для линейной шкалы I = 4 + 16x/100, где I — ток в мА, x — процент диапазона. При 37,5 % получают 10 мА. Если шкала температуры равна 0–200 C, контроллер должен отобразить 75 C.

Режимы генерации и проверки

Функции зависят от модели: токовые калибраторы работают с петлями, многофункциональные могут формировать также напряжение, частоту и сигналы датчиков:

• SOURCE — самостоятельное создание выходного тока либо напряжения при наличии нужного диапазона,
• SIMULATE — имитация двухпроводного передатчика с использованием внешнего питания токовой петли,
• MEASURE — измерение входного параметра без его генерации, если прибор поддерживает этот режим,
• STEP — ступенчатое изменение выхода по заранее заданным контрольным точкам,
• RAMP — плавное изменение величины для проверки уставок и динамики реакции автоматики,
• LOOP POWER — обеспечение питания измерительного контура при наличии встроенного источника.

При имитации передатчика источник питания и генератор составляют один контур. Ошибка подключения может повредить цепь. Питание петли не равнозначно регулируемому выходу напряжения. Активная генерация и пассивная имитация различаются источником энергии. В первом случае ток формирует прибор, во втором он регулирует ток в цепи с внешним питанием. Два активных источника нельзя соединять без проверки схемы.

Конструкция и интерфейсы

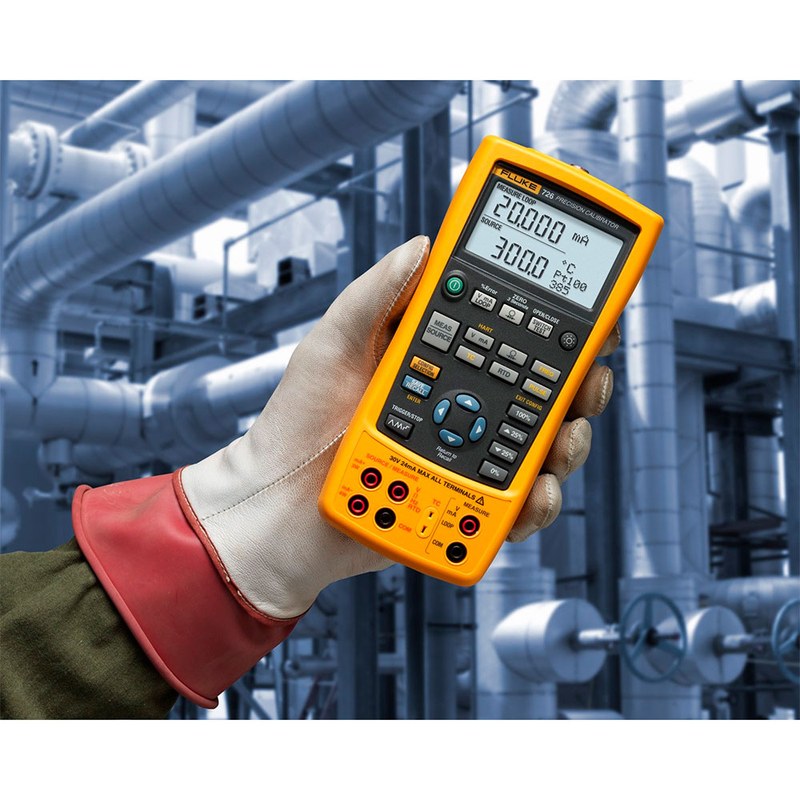

Переносные приборы используют возле щитов и датчиков. Разъемы и органы управления отличаются по сериям, но основные узлы сходны:

• входные и выходные разъемы для подключения измерительных проводников,
• электронный источник нормированного сигнала с цепями регулирования,
• измерительный тракт для контроля электрических величин,
• дисплей для индикации режима, единиц и установленного значения,
• клавиатуру или поворотный орган управления для изменения уставки,
• автономный источник питания и элементы защиты внутренних цепей.

При подключении проверяют изоляцию выходов, предел напряжения на клеммах и категорию безопасности по паспорту. Для искробезопасных цепей соблюдают требования их защиты.

Области применения

Контрольные сигналы применяют при пусконаладке и диагностике. Они позволяют отдельно проверить аналоговый вход, масштабирование и алгоритмы автоматики. Для проверки аварийных порогов могут использоваться токи 3,6 и 21 мА согласно принятым настройкам диагностики, связанным с NAMUR NE 43. Доступность выхода за пределы 4–20 мА зависит от модели, а логика аварий — от конфигурации контроллера. Это исключает неверные выводы:

• проверка входных модулей ПЛК по нескольким точкам рабочего диапазона,
• испытание индикаторов давления, уровня, расхода и температуры,
• контроль корректности отображения величин на панели оператора,
• проверка срабатывания пороговой сигнализации и блокировок,
• диагностика обрыва, ошибочной полярности и несоответствия шкал.

Таким образом, генераторы Fluke применяют для проверки аналоговых контуров. Достоверность результатов зависит от схемы подключения, нагрузки и параметров конкретной модели. Компания «Олниса» поставляет промышленное оборудование Fluke, включая генераторы и калибраторы электрических сигналов. Продукция предназначена для промышленных предприятий, лабораторий и объектов автоматизации. «Олниса» обеспечивает поставку измерительной техники для производственной инфраструктуры.
