Двухполюсный пробник Fluke T110: контроль напряжения и проверка целостности цепей
Fluke T110 представляет собой переносной двухполюсный указатель напряжения, предназначенный для оперативной проверки электроустановок низкого напряжения. Прибор применяют при обслуживании распределительных щитов, силовых линий, электроприводов и цепей управления. В отличие от бесконтактного индикатора, T110 получает информацию от двух точек электрической цепи, поэтому позволяет установить наличие разности потенциалов между ними. Прибор автоматически распознает напряжение без ручного выбора диапазона. Результат передается светодиодами, звуковой и вибрационной сигнализацией.
Технические характеристики
Характеристики задают границы применения и особенности индикации. При работе следует учитывать маркировку экземпляра и инструкцию изготовителя:
- Диапазон индикации напряжения — от 12 до 690 В переменного и постоянного тока,
- Основные уровни светодиодной шкалы — 12, 24, 50, 120, 230, 400 и 690 В,
- Частота контролируемого переменного напряжения — ориентировочно от 40 до 400 Гц,
- Категория измерительных цепей — CAT III до 690 В и CAT IV до 600 В,
- Степень защиты корпуса — IP64, то есть защита от пыли и водяных брызг,
- Питание вспомогательной электроники — 2 элемента по 1,5 В,
- Номинальные уровни распространенных сетей — 24, 230 и 400 В,
- Тип отображения — дискретные светодиодные уровни вместо числового дисплея.
Световая шкала показывает интервальную оценку: индикация 230 В не равнозначна измерению ровно 230,0 В. Для точного определения действующего напряжения необходим соответствующий измерительный прибор. В цепях управления 24 В и распределительных сетях 230/400 В шкала позволяет различать уровни потенциала. Однако отсутствие свечения не заменяет проверки исправности указателя на источнике с известным напряжением.
Конструкция и защитные элементы

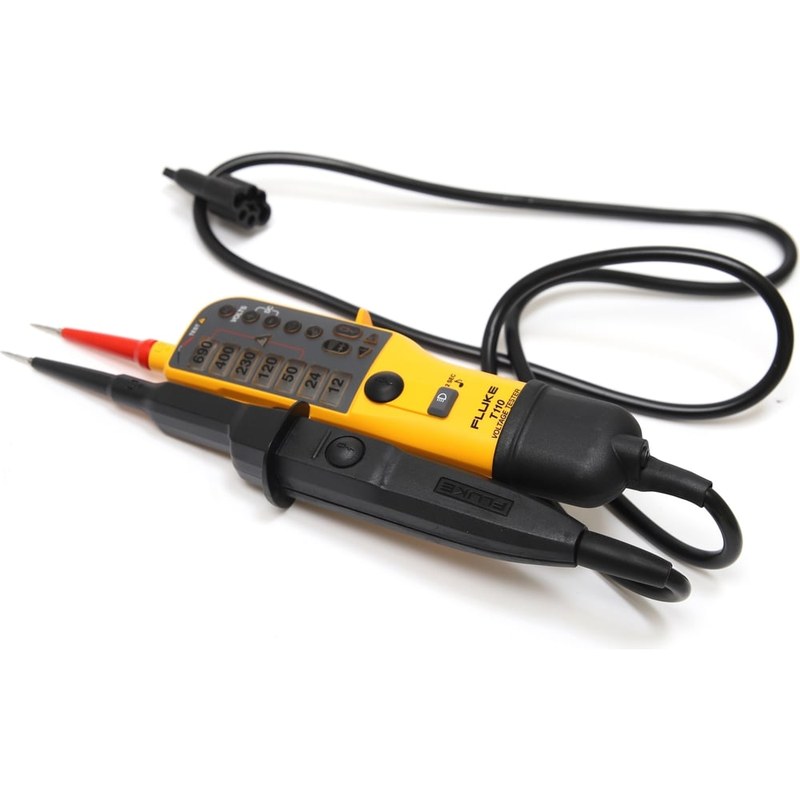

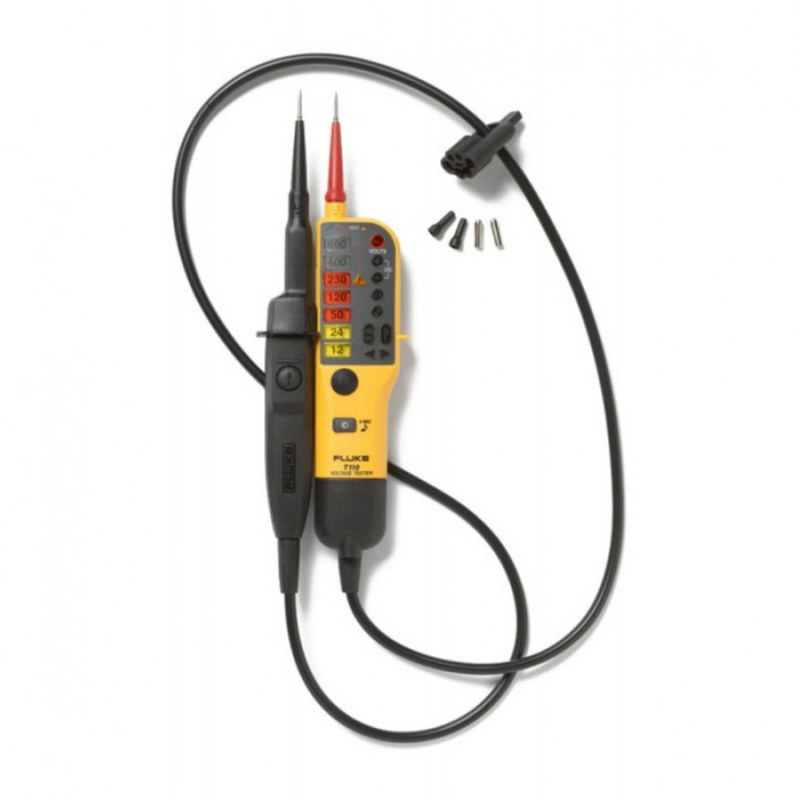

Прибор состоит из двух щупов, соединенных кабелем:
- Основной щуп — рукоятка с измерительным электродом, световой шкалой и органами индикации,
- Второй щуп — выносной контактный электрод для подключения к другой точке цепи,
- Соединительный кабель — изолированный гибкий провод, связывающий обе измерительные части,
- Контактные наконечники — металлические рабочие части с изолирующими ограничителями,
- Защитные колпачки — элементы закрытия острых контактных частей при переноске,
- Подсветка рабочей зоны — средство визуального контроля точки касания при плохом освещении,
- Уплотненный корпус — барьер против попадания загрязнений и влаги при штатной эксплуатации.
В отличие от индикаторной отвертки, T110 проверяет напряжение между двумя точками. Перед работой осматривают корпус, кабель и наконечники. Класс IP64 не допускает погружения прибора в воду.
Принципы и режимы работы
При контакте щупов с точками разного потенциала входная схема активирует индикацию. Основные режимы различаются объектом проверки и способом сигнализации:
- Двухполюсная проверка напряжения — определение присутствия переменного либо постоянного напряжения между двумя контактами,
- Индикация полярности — установление знака подключения при работе с цепями постоянного тока,
- Проверка целостности — обнаружение проводящего соединения на предварительно обесточенном участке,
- Звуковое оповещение — дополнительное подтверждение обнаруженного состояния цепи,
- Вибрационный сигнал — тактильное информирование оператора о наличии опасного потенциала,
- Однополюсное обнаружение фазы — вспомогательная проверка фазного проводника при допустимых условиях,
- Светодиодная индикация — быстрое сопоставление результата с фиксированными порогами шкалы.
В режиме прозвонки используется внутреннее питание, поэтому цепь должна быть обесточена. Однополюсная фазовая индикация зависит от внешних условий и не подтверждает отсутствие опасного напряжения.
Методика проверки электрических цепей
Контроль проводят последовательно, подтверждая исправность пробника до и после измерения:
- Осмотр — проверка целостности кабеля, корпуса, изоляционных ограничителей и рабочих наконечников,
- Предварительная проверка — испытание указателя на заведомо действующем источнике допустимого напряжения,
- Измерение — контакт обоих щупов с требуемыми точками без касания открытых проводящих частей,
- Интерпретация — оценка световой шкалы, полярности и дополнительных сигналов,
- Повторная проверка — подтверждение исправности указателя после завершения измерения,
- Фиксация результата — внесение данных проверки в эксплуатационную документацию при необходимости.
В однофазной сети проверяют пары «фаза — нейтраль» и «фаза — PE», в трехфазной — дополнительно межфазные пары. Отсутствие показаний между двумя точками не гарантирует отсутствия потенциала относительно земли.
Таким образом, Fluke T110 объединяет проверку напряжения и целостности цепей с наглядной индикацией. Надежность результата зависит от состояния щупов, схемы подключения и соблюдения правил электробезопасности. Для углубленных измерений применяют специализированные приборы. Компания «Олниса» осуществляет поставки тестеров-пробников Fluke T110 и другого промышленного электротехнического оборудования. «Олниса» поставляет измерительную технику для оснащения предприятий и эксплуатационных подразделений.
