Инфракрасная камера Fluke TiX1000 — высокоточная тепловизионная диагностика промышленного оборудования

Fluke TiX1000 — инфракрасная камера для бесконтактного исследования температурных полей. Прибор преобразует тепловое излучение поверхностей в термограмму, выявляя локальный перегрев и неоднородность теплообмена. Высокое разрешение важно при контроле шин, контактов, электронных компонентов и технологических установок. В отличие от пирометра, тепловизор формирует двумерное распределение температуры.

Технические характеристики

Основные параметры характеризуют детализацию изображения и радиометрический анализ. Часть пределов зависит от исполнения и оптики:

• разрешение инфракрасного детектора — 1024 × 768 элементов, всего 786 432 точки,
• режим SuperResolution — формирование изображения 2048 × 1536 точек, или 3 145 728 пикселей,
• спектральный диапазон приёмника — приблизительно 7,5–14 мкм,
• температурная чувствительность — порядка 0,05 C при благоприятных условиях измерения,
• диапазон измеряемых температур — от −40 C с расширением верхней границы до +2000 C в соответствующих исполнениях,

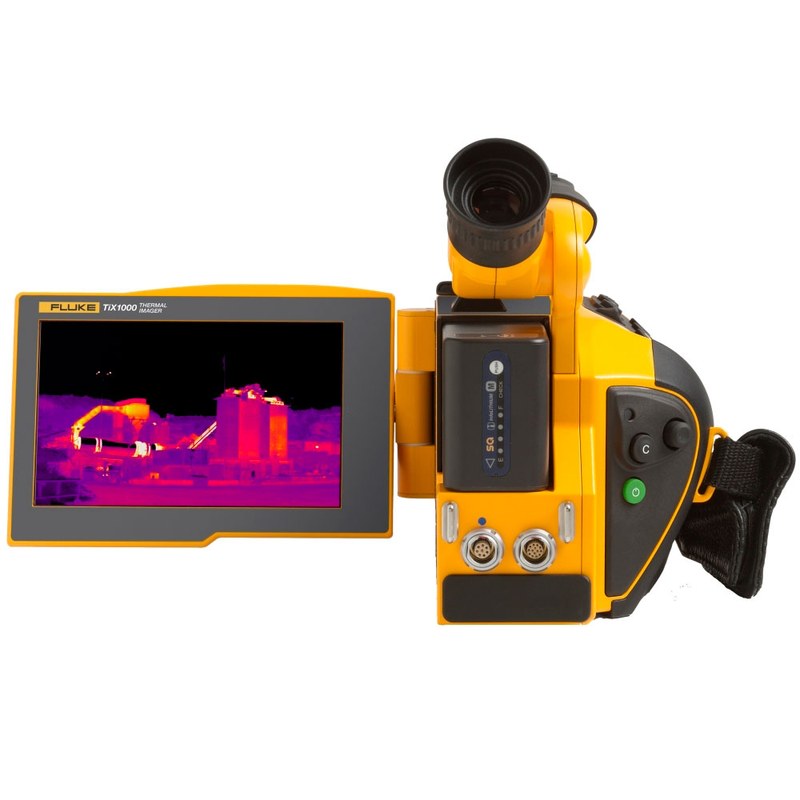

• диагональ встроенного цветного дисплея — 5,6 дюйма,
• коэффициент излучения для расчёта температуры — задаваемая величина в пределах от 0,1 до 1,0.

Температурная чувствительность показывает различимый контраст, но не абсолютную точность. На результат влияют калибровка, коэффициент излучения и геометрия наблюдения. SuperResolution увеличивает число точек итогового кадра в 4 раза, используя вычислительную реконструкцию. Разрешение матрицы не гарантирует точность для очень малых объектов. На результат влияют размер цели, дистанция, фокусировка и отражение. Диапазоны уточняются по паспорту исполнения.

Конструкция и оптическая система

Основу конструкции составляют приёмник, оптический тракт и вычислительный блок. За получение и обработку термограмм отвечают следующие узлы:

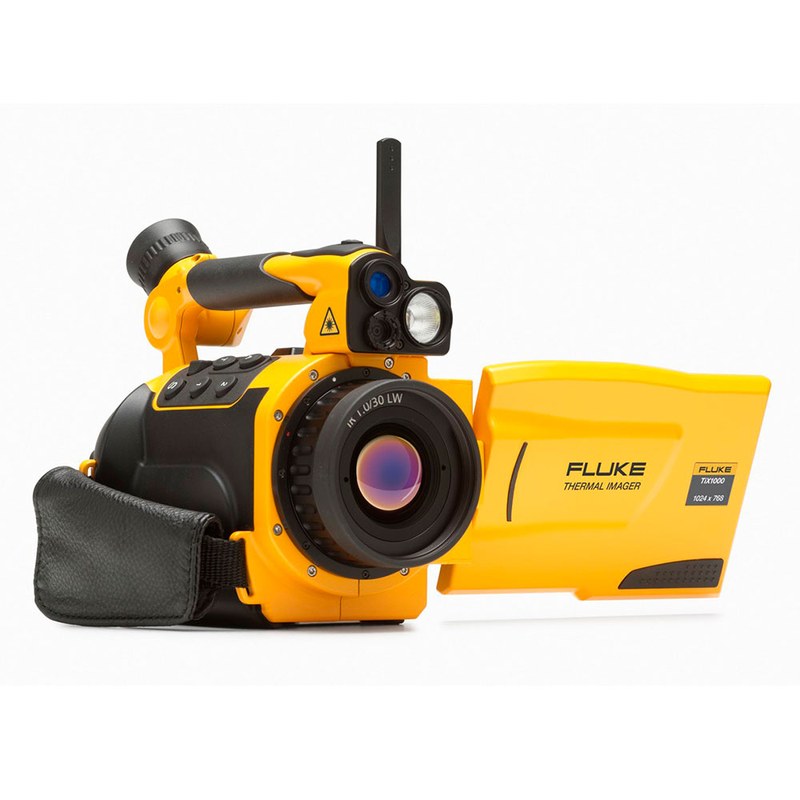

• ИК-объектив собирает излучение обследуемого участка и задаёт угловое поле зрения,
• матричный чувствительный элемент преобразует поток инфракрасной энергии в электрические сигналы,
• электронный тракт усиливает, оцифровывает и корректирует сигналы отдельных ячеек,
• механизм фокусировки обеспечивает получение резкого изображения на выбранной дистанции,
• дисплей и органы управления служат для задания параметров и контроля температурных аномалий,
• система записи сохраняет кадры и измерительные данные для дальнейшего анализа.

Сменная оптика меняет поле зрения и размер участка на один пиксель. Узкий угол применим для удалённых деталей, широкий — для крупных агрегатов. Экранное увеличение не повышает исходную детализацию.

Принцип измерения температуры

Матрица регистрирует инфракрасный поток, зависящий от температуры и излучательной способности поверхности. После оцифровки сигнал корректируется по калибровочным зависимостям. Алгоритм учитывает излучение объекта и вклад среды. Для радиометрической коррекции оператор устанавливает следующие исходные параметры:

• коэффициент излучения исследуемого покрытия или материала,
• отражённую кажущуюся температуру окружающих поверхностей,
• расстояние от объектива до измеряемого элемента,
• температуру и пропускание промежуточной среды, если это предусмотрено настройками,
• измерительную область для вычисления локального максимума, минимума и среднего значения.

На полированном металле отражения могут имитировать перегрев. Контроль электрооборудования требует соблюдения безопасных дистанций и правил работы у токоведущих частей.

Режимы регистрации и анализа

TiX1000 отображает температурные поля и позволяет сравнивать участки. Предусмотрены следующие способы анализа:

• радиометрическая термограмма с отображением температурной шкалы,
• выбор цветовой палитры для выделения небольших температурных различий,
• отображение точечных измерений и температурных экстремумов,
• анализ заданных областей кадра и пространственного температурного профиля,
• наложение данных видимого и инфракрасного диапазонов при поддерживаемой конфигурации,
• сохранение измерительных изображений для документирования результатов.

SuperResolution реконструирует изображение из серии кадров, улучшая различимость мелких деталей при стабильной съёмке. Метод не устраняет ошибок из-за неверной эмиссии или слишком малой цели. Профили показывают направление распространения нагрева.

Практическое применение

Метод применяют в энергетике и промышленности, сравнивая температуры однотипных элементов при близкой нагрузке:

• контактные соединения, распределительные шины и коммутационные аппараты,
• электродвигатели, подшипниковые опоры и приводные механизмы,
• трубопроводы, теплообменники и элементы теплоизоляции,
• печные агрегаты, нагревательные поверхности и технологические линии,
• электронные сборки с высокой плотностью размещения компонентов.

При повторных обследованиях зоны фиксируют на тех же деталях. Термограммы сравнивают при сходной нагрузке, температуре воздуха и ракурсе: иначе температурное отклонение может отражать смену режима, а не дефект узла. Перегрев не всегда означает дефект: важны нагрузка и допустимый режим узла. Сопоставление кадров при сходных условиях отделяет устойчивые аномалии от переходных процессов.

Таким образом, Fluke TiX1000 объединяет детальную термографию и радиометрический анализ. Достоверность данных зависит от оптики, настройки эмиссии и условий наблюдения. Компания «Олниса» поставляет промышленное оборудование, в том числе профессиональные тепловизоры Fluke. Поставки «Олниса» ориентированы на предприятия промышленности, энергетики и инженерной инфраструктуры. Оборудование для теплового контроля входит в номенклатуру поставляемой продукции.
