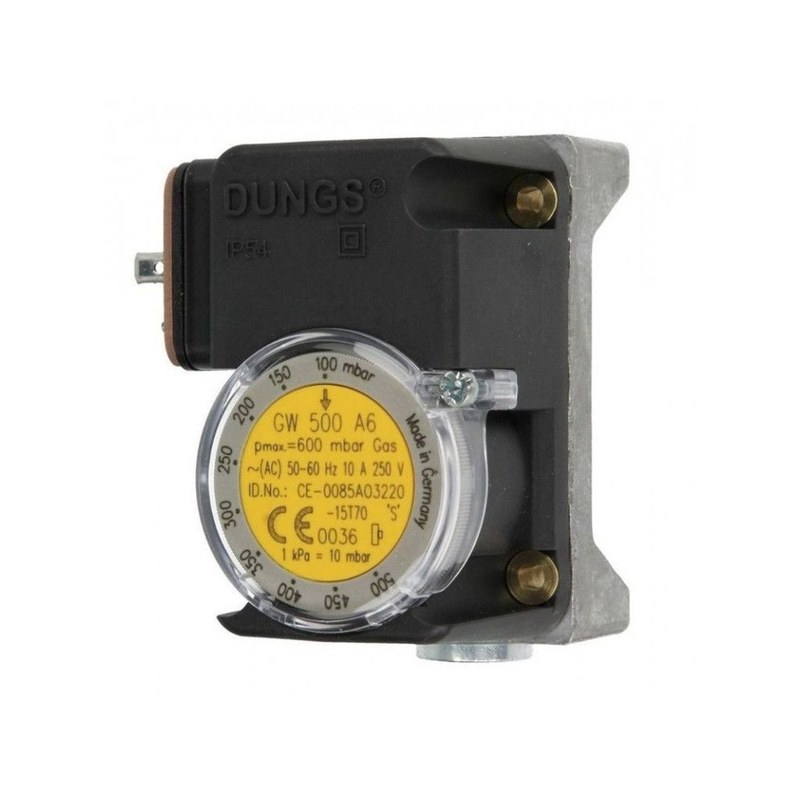

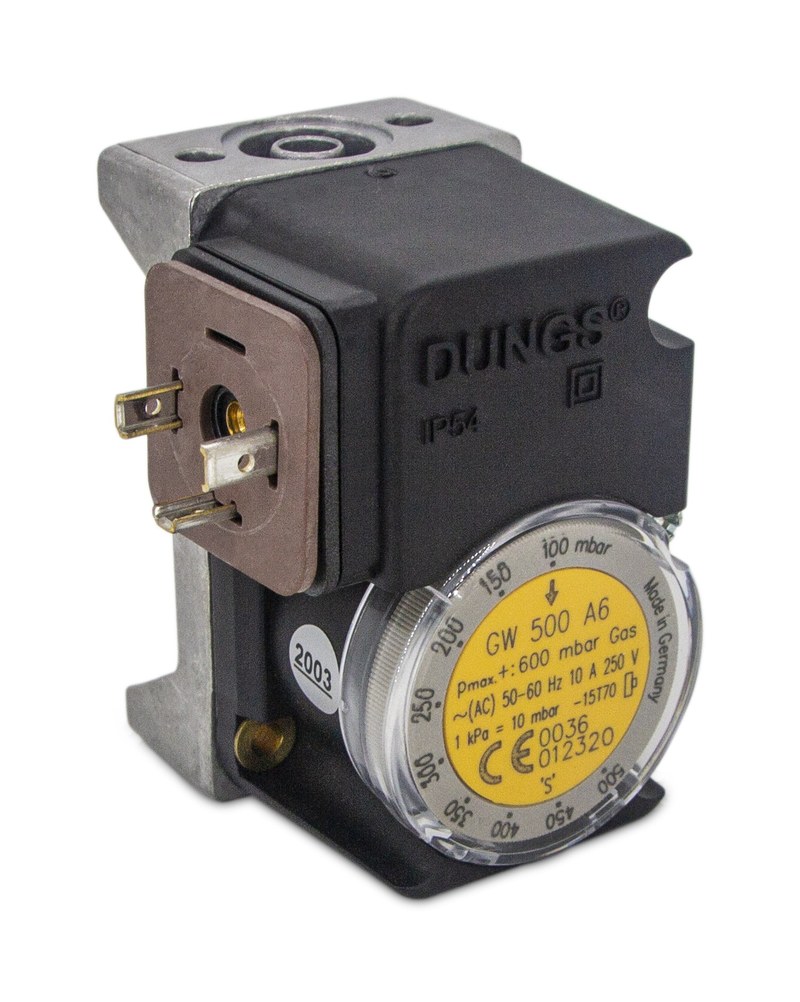

Реле давления DUNGS GW 500 A6 228727 — контроль газового давления и электрическая сигнализация пороговых состояний
DUNGS GW 500 A6 228727 — механическое реле давления, предназначенное для контроля избыточного давления газообразной среды в горелочных и теплотехнических установках. Прибор формирует электрический сигнал при достижении заданного порога, позволяя внешней автоматике разрешать работу оборудования либо выполнять защитное отключение. Модель рассчитана на установку давления срабатывания в диапазоне 100–500 мбар. Максимальное допустимое рабочее давление составляет 600 мбар. Конструкция основана на мембранном измерительном механизме, который преобразует давление газа в механическое перемещение контактной системы.
Технические характеристики
Основные параметры DUNGS GW 500 A6:
- производитель — DUNGS,
- категория — реле избыточного давления,
- серия — GW...A6,
- модель — GW 500 A6,
- артикул — 228727,
- диапазон настройки — 100–500 мбар,
- диапазон настройки в единицах СИ — 10–50 кПа,
- максимальное рабочее давление — 600 мбар,
- максимальное рабочее давление в единицах СИ — 60 кПа,
- дифференциал переключения — не более 15 мбар,
- степень защиты — IP54,
- материал корпуса — литой алюминий,
- материал мембраны — NBR,
- материал контактов — серебро,
- присоединение давления — G ¼",
- исполнение присоединения — внутренняя резьба,
- электрическое подключение — штекер по DIN EN 175301-803,
- артикул совместимого штекера — 210318,
- габариты — 63 × 58 × 72 мм,
- масса — около 200 г.
Особенности конструкции
Основу реле образует измерительная камера, закрытая эластичной мембраной. Газ поступает через резьбовое присоединение и воздействует на чувствительный элемент с усилием, пропорциональным давлению и эффективной площади мембраны. Противодействие создается регулируемой пружиной. Когда усилие давления становится достаточным для преодоления установленного сопротивления, мембрана перемещается и воздействует на контактный механизм. Электрическая контактная группа изменяет свое состояние, передавая сигнал в цепь управления. Таким образом, прибор не выполняет непрерывного измерения давления с аналоговым выходом, а регистрирует достижение установленного порога. Уставка задается механическим регулятором. Диапазон регулирования позволяет использовать одну модель для нескольких задач контроля давления в пределах паспортных характеристик. Важной особенностью является дифференциал переключения. После срабатывания обратное переключение происходит при некотором изменении давления, что препятствует частым колебаниям контактной системы возле порогового значения. Реле может быть включено в цепь разрешения работы газовой горелки. При недостаточном или чрезмерном давлении — в зависимости от выбранной логики подключения — система автоматики получает сигнал о ненормальном состоянии.
Области применения
Реле применяется для контроля давления в газовых установках:
- промышленные горелки,
- котельные агрегаты,
- газовые теплогенераторы,
- технологические печи,
- газовые рампы,
- автоматические системы розжига,
- контроль давления перед горелкой,
- контроль минимального давления газа,
- системы аварийной сигнализации,
- оборудование промышленного теплоснабжения.
Компания «Олниса» осуществляет поставки оборудования DUNGS, включая реле давления GW 500 A6 228727. Покупателям доступны технические консультации по уставкам, присоединениям и электрическим характеристикам. Компания организует доставку оборудования по России.
Преимущества
Основные эксплуатационные достоинства:
- механическое определение порогового давления,
- непосредственное формирование электрического сигнала,
- возможность настройки точки срабатывания,
- отсутствие необходимости во внешнем измерительном преобразователе,
- удобное включение в автоматику безопасности,
- компактное металлическое исполнение,
- возможность функциональной проверки измерительным давлением.
Таким образом, DUNGS GW 500 A6 228727 — мембранное реле для контроля избыточного давления газовой среды. Устройство предназначено для передачи сигнала о достижении заданной уставки и применяется совместно с соответствующей горелочной автоматикой. Компания «Олниса» поставляет реле давления DUNGS и организует доставку по всей России.
