Токоизмерительные клещи Fluke 305 — измерительные функции и эксплуатационные характеристики

Fluke 305 — цифровые клещи для контроля низковольтных электроустановок. Прибор измеряет переменный ток без разрыва проводника, а с помощью щупов — напряжение, сопротивление и целостность цепи. Его используют при проверке распределительных щитов, двигателей и питающих линий. Клещевая схема основана на магнитной связи с проводником. Для измерения тока достаточно расположить одну жилу между губками и замкнуть магнитопровод, не меняя соединений. Напряжение и сопротивление измеряют через контактные входы.

Технические характеристики

Параметры Fluke 305 определяют пределы измерений и условия безопасного использования. Значения погрешности и условия ее нормирования следует проверять по руководству изготовителя:

• Измеряемый переменный ток — до 999,9 А,
• Максимальное измеряемое переменное напряжение — 600 В,
• Максимальное измеряемое постоянное напряжение — 600 В,
• Верхняя граница измерения сопротивления — 4000 Ом,
• Максимальный диаметр охватываемого проводника — около 30 мм,
• Категория электробезопасности — CAT III 600 В,
• Категория электробезопасности для точки ввода питания — CAT IV 300 В,
• Тип индикации — цифровой жидкокристаллический дисплей,
• Способ определения переменного тока — бесконтактный по отношению к металлической жиле, посредством охвата изолированного или неизолированного проводника,
• Способы контактного контроля — измерение напряжения, сопротивления и проверка непрерывности,
• Характер измеряемого тока в режиме клещей — переменный,
• Измерение постоянного тока клещевой головкой — не предусмотрено.

Категории CAT III 600 В и CAT IV 300 В описывают допустимые условия применения с учетом импульсных перенапряжений. CAT III относится к внутреннему распределению электроэнергии, CAT IV — к вводным участкам.

Конструкция и принцип действия

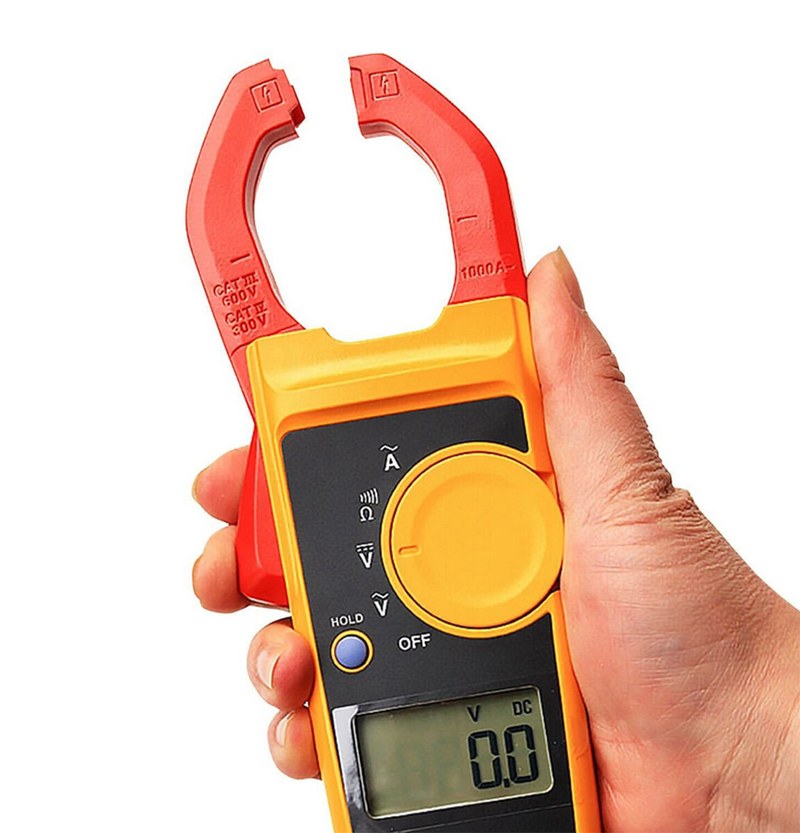

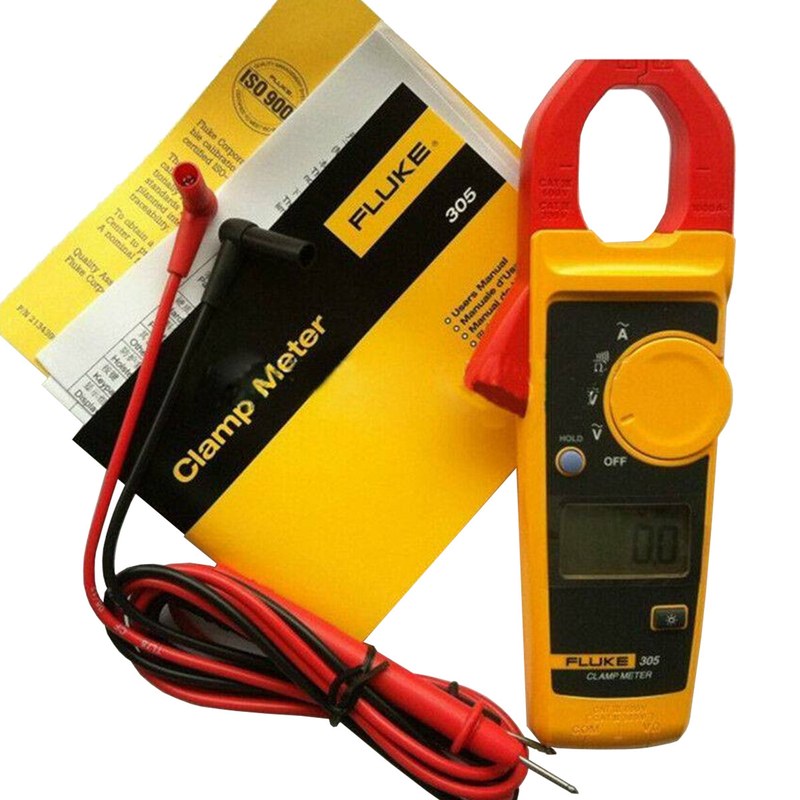

Основные узлы прибора — разъемный магнитопровод, преобразователь, электронный измерительный блок и органы управления. Их сочетание обеспечивает клещевые и контактные измерения:

• Разъемные губки — образуют замкнутый магнитный путь после охвата жилы,
• Рычаг раскрытия — обеспечивает ввод проводника без демонтажа соединений,
• Датчик переменного магнитного поля — преобразует магнитное воздействие тока в измерительный электрический сигнал,
• Аналого-цифровой тракт — обрабатывает сигнал и формирует числовой результат,
• Переключатель функций — задает измеряемую величину и необходимую схему подключения,
• Измерительные гнезда — служат для присоединения щупов при контактных проверках,
• Дисплей — отображает значение и обозначение выбранной величины.

Переменный ток создает магнитный поток, который регистрируется датчиком и преобразуется электронным трактом в показание в амперах. При одновременном охвате фазного и обратного проводников потоки компенсируются. Измерять следует одну жилу при сомкнутых губках, располагая ее ближе к центру окна.

Измерительные режимы

Каждому положению переключателя соответствует способ измерения. Контроль напряжения и проверка сопротивления требуют разных условий подключения:

• Переменный ток AC A — охват одного проводника клещами, регистрация действующего значения в амперах,
• Переменное напряжение AC V — параллельное подключение щупов к исследуемым точкам цепи,
• Постоянное напряжение DC V — контактное измерение разности потенциалов с учетом полярности,
• Сопротивление — подача прибором испытательного сигнала на предварительно обесточенный участок,
• Прозвонка — обнаружение электрической непрерывности с помощью звуковой индикации при достаточно малом сопротивлении.

При проверке двигателя AC A показывает ток фазы, а AC V — напряжение питания. Эти данные помогают выявить перегрузку, но не заменяют анализ пусковых процессов и формы сигнала.

Порядок работы и требования безопасности

До работы осматривают корпус, щупы и губки, проверяют соответствие категории безопасности условиям установки:

• Для измерения тока — установить AC A, раскрыть клещи и охватить ровно один проводник,
• Для проверки напряжения — установить AC V либо DC V и соединить щупы с нужными точками,
• Для определения сопротивления — отключить питание и разрядить накопительные конденсаторы,
• Для прозвонки — удостовериться в отсутствии напряжения на проверяемом участке,
• Для снижения ошибки — полностью сомкнуть губки и исключить попадание соседних жил в окно,
• После измерений — отсоединить щупы от цепи и перевести прибор в безопасное состояние.

Сопротивление измеряют только на обесточенном участке. Категория щупов должна соответствовать условиям работы. В трехфазных установках ток каждой фазы проверяют отдельно.

Таким образом, Fluke 305 предназначен для контроля переменного тока и базовых параметров цепей питания, двигательных нагрузок и распределительных устройств. Компания «Олниса» поставляет токоизмерительные клещи Fluke 305 и другую промышленную измерительную технику. Поставки компании ориентированы на электротехнические предприятия и производственные объекты. «Олниса» — поставщик промышленного оборудования для контроля электрических систем.
