Электроизмерительные клещи Fluke — точность и безопасность при измерении электрического тока

Электроизмерительные клещи Fluke измеряют ток без разрыва электрической цепи: рабочие губки охватывают одиночный проводник и воспринимают создаваемое им магнитное поле. Приборы применяют в распределительных щитах, приводах, цепях питания и промышленной автоматике. Серии отличаются диапазонами, измерительными элементами, алгоритмами обработки сигнала и категориями электробезопасности.

Технические характеристики

Параметры определяются моделью: одинаковых пределов и режимов для всей линейки Fluke не существует. Различия между базовыми и расширенными исполнениями иллюстрируют следующие характеристики:

• Fluke 323 — измерение переменного тока до 400 А и напряжения переменного либо постоянного тока до 600 В,
• Fluke 325 — измерение переменного и постоянного тока до 400 А, напряжения до 600 В и сопротивления до 40 кОм,
• Fluke 325 — измерение частоты до 500 Гц и температуры термопарой типа K, в зависимости от комплектации,

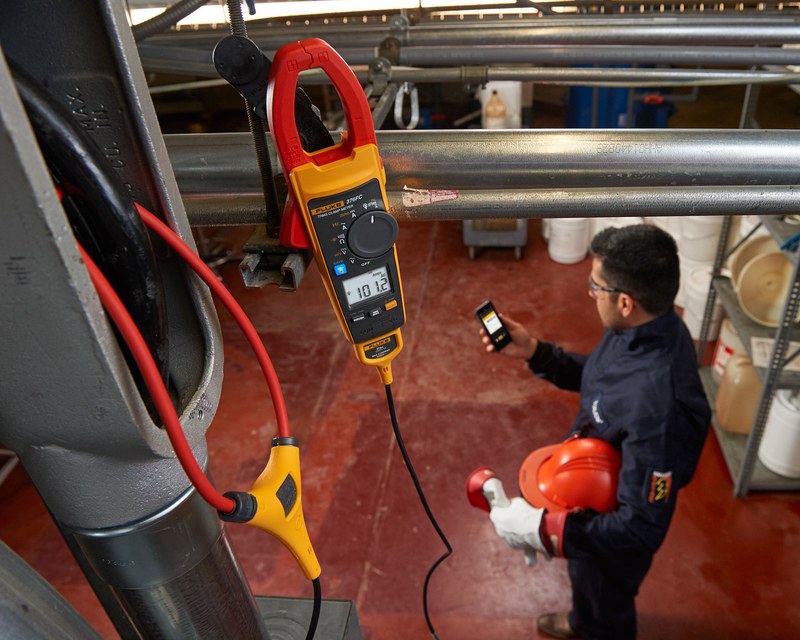

• Fluke 376 FC — измерение тока до 1000 А при охвате жесткими губками и переменного тока до 2500 А с гибким датчиком iFlex,
• Fluke 376 FC — измерение напряжения до 1000 В и передача результатов в совместимую систему Fluke Connect,
• Fluke 323 — категория измерений CAT III 600 В и CAT IV 300 В,
• Fluke 376 FC — категории CAT III 1000 В и CAT IV 600 В.

Обозначения CAT отражают устойчивость к импульсным перенапряжениям на разных участках сети. Применение зависит также от номинала напряжения, категории щупов и условий среды. Погрешность, разрешение дисплея, полоса частот и раскрытие губок задаются паспортом конкретной модели.

Конструкция измерительного узла

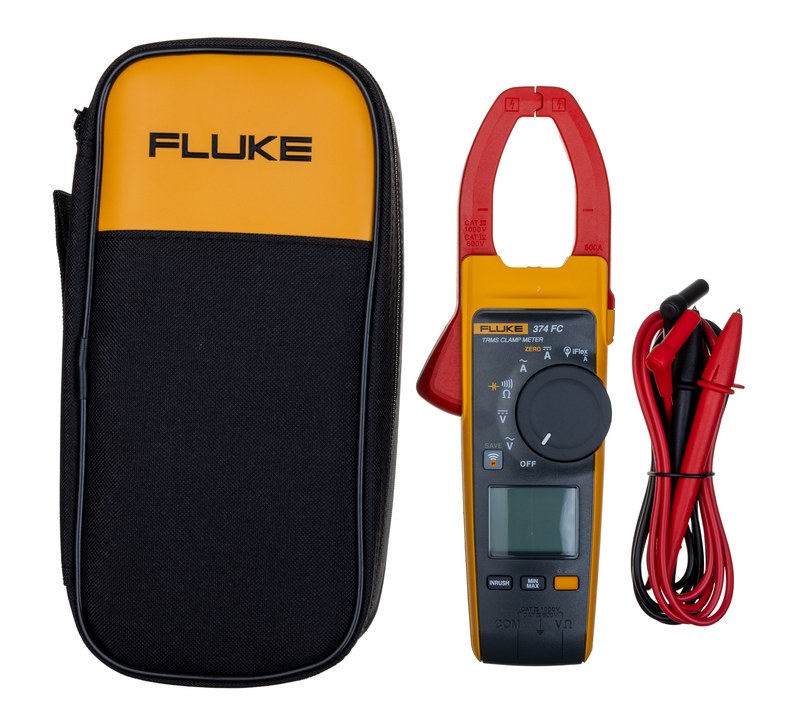

Измерительная головка, электроника и органы управления размещаются в изолированном корпусе. Преобразование магнитного сигнала в цифровое показание обеспечивают следующие конструктивные элементы:

• размыкаемый магнитопровод с подпружиненными губками для охвата одиночной жилы,
• курок раскрытия губок и ограничительный выступ, отделяющий рабочую зону от области удержания,
• индукционный чувствительный узел для регистрации переменного магнитного потока,
• датчик Холла в моделях, измеряющих постоянный ток без разрыва цепи,
• аналого-цифровой преобразователь, вычислительный модуль и жидкокристаллический индикатор,
• поворотный переключатель функций, клавиши дополнительных режимов и входные гнезда щупов,
• источник автономного питания и элементы защиты входных цепей.

Ток определяют без щупов, по магнитному полю проводника. Для измерения напряжения и сопротивления используют контактные входы. Губки должны полностью смыкаться: загрязнение стыков и посторонние частицы влияют на точность.

Принцип действия

Протекающий ток формирует магнитное поле. В индукционном измерительном узле изменение магнитного потока создает сигнал, пропорциональный переменному току. Датчик Холла реагирует также на постоянное поле, поэтому применяется в устройствах AC/DC. Электронная схема усиливает сигнал, выполняет аналого-цифровое преобразование и выводит результат на дисплей. Технология True RMS позволяет определять действующее значение несинусоидального сигнала. Это важно для нагрузок с импульсным потреблением, частотных преобразователей и приводов. При этом точность ограничивают частотная полоса, коэффициент амплитуды и допустимая форма сигнала, установленные для модели.

Режимы измерений

Состав функций зависит от конкретной модели. Для диагностики электроустановок применяют следующие измерительные и сервисные возможности:

• AC A — контроль переменного тока без электрического контакта с измеряемой жилой,
• DC A — определение постоянного тока с компенсацией нулевого смещения датчика,
• AC V и DC V — измерение переменного и постоянного напряжения подключенными щупами,
• — проверка сопротивления только на обесточенном участке электрической цепи,
• прозвонка — звуковое оповещение о малом сопротивлении между контрольными точками,
• Hz — определение частоты периодического электрического сигнала,
• Inrush — регистрация пускового тока в поддерживающих этот режим исполнениях,
• MIN/MAX — фиксация крайних значений за время наблюдения,
• HOLD — удержание текущего показания на экране,
• фильтрация низких частот — уменьшение влияния высокочастотных помех при предусмотренной производителем реализации,
• Fluke Connect — передача показаний на совместимое мобильное устройство у моделей с беспроводной связью.

При охвате фазного и обратного проводников магнитные потоки компенсируются, и значение тока отдельной жилы определить нельзя. Поэтому губками охватывают только один проводник. Для малых токов важны положение жилы внутри головки и обнуление датчика постоянного тока.

Эксплуатационные преимущества

Клещевой метод особенно полезен при обследовании работающих линий, когда разрыв цепи нежелателен. Его основные практические достоинства:

• оперативная проверка нагрузки без последовательного включения амперметра,
• меньшее вмешательство в монтаж при обследовании щитов и кабельных трасс,
• возможность сопоставления токов отдельных фаз в трехфазных сетях,
• контроль изменений нагрузки при запуске и изменении режима работы привода,
• единый корпус для нескольких видов измерений в многофункциональных исполнениях.

Перед работой проверяют корпус, изоляцию и категорию CAT прибора и щупов. Запрещено касаться токоведущих частей за защитным ограничителем и измерять сопротивление под напряжением. Датчик iFlex применяют по инструкции изготовителя.

Таким образом, электроизмерительные клещи Fluke объединяют магнитное измерение тока и цифровую обработку показаний. Различия Fluke 323, Fluke 325 и Fluke 376 FC подтверждают необходимость учитывать параметры именно определенной модели. Компания «Олниса» поставляет электроизмерительные клещи Fluke предприятиям промышленности и энергетики. В номенклатуру поставляемого промышленного оборудования входят приборы для контроля электрических величин и проверки электроустановок. «Олниса» осуществляет поставки измерительной продукции Fluke для производственных и инфраструктурных объектов.
