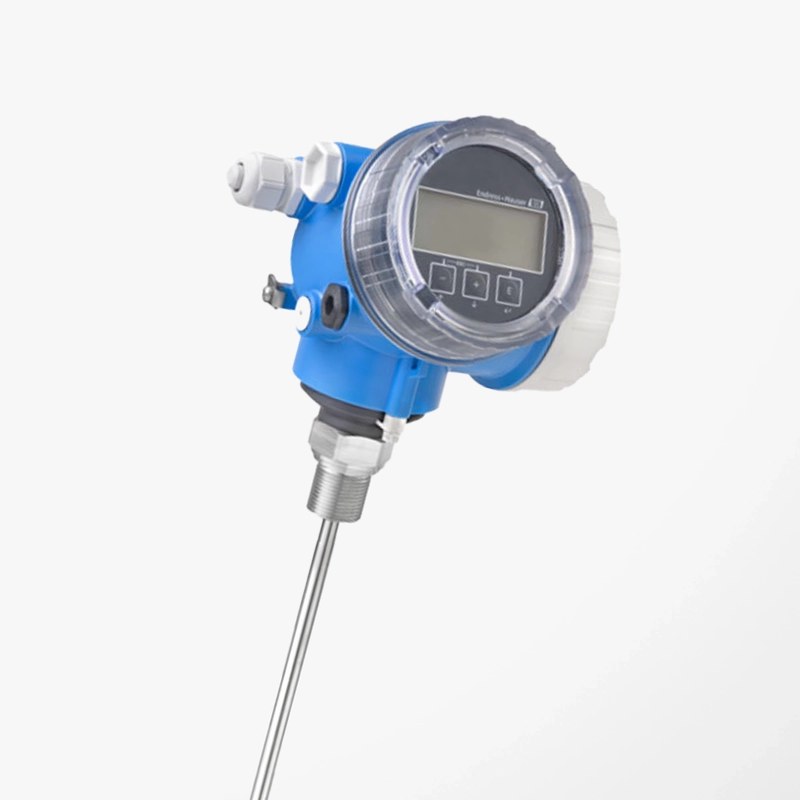

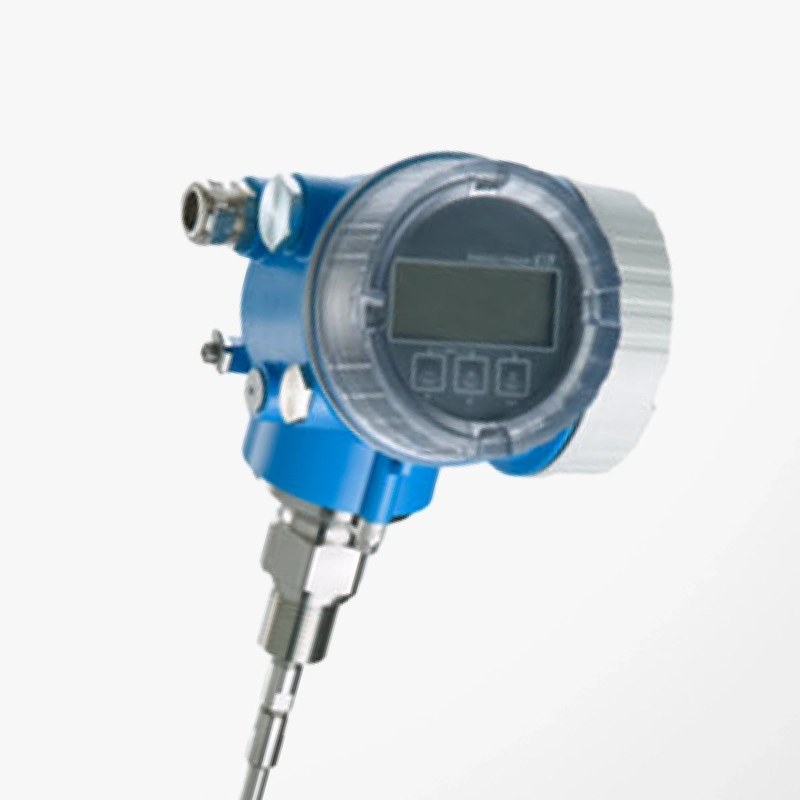

Волноводный уровнемер Endress+Hauser Levelflex FMP51 — точное измерение уровня и границы раздела жидкостей
Endress+Hauser Levelflex FMP51 — промышленный радарный уровнемер с направляемой электромагнитной волной, предназначенный для непрерывного определения уровня жидкостей и положения границы раздела двух сред. Прибор используется в резервуарах, где требуется устойчивое измерение при сложной геометрии, изменении свойств продукта и ограниченном пространстве для распространения сигнала. Модель относится к семейству Levelflex и выпускается со стержневыми, тросовыми и коаксиальными зондами. Выбор чувствительного элемента определяется высотой емкости, вязкостью продукта и условиями технологического процесса.
Технические характеристики
Основные параметры Endress+Hauser Levelflex FMP51:
- производитель — Endress+Hauser,
- категория — радарный уровнемер с направляемой волной,
- серия — Levelflex,
- модель — FMP51,
- базовый код заказа — FMP51,
- метод измерения — TDR,
- типы зондов — стержневой, тросовый и коаксиальный,
- максимальная длина стержневого зонда — 10 м,
- максимальная длина тросового зонда — 45 м,
- максимальная длина коаксиального зонда — 6 м,
- погрешность стержневого зонда — ±2 мм,
- погрешность тросового зонда до 15 м — ±2 мм,
- погрешность тросового зонда более 15 м — ±10 мм,
- материалы зонда — 316L, Alloy C и другие по исполнению,
- аналоговый интерфейс — 4–20 мА HART,
- другие варианты связи — PROFIBUS PA, FOUNDATION Fieldbus,
- беспроводная настройка Bluetooth — опционально.
Особенности конструкции
Главным элементом уровнемера служит металлический зонд, погруженный в контролируемую среду. Он формирует направляющую систему для распространения электромагнитного импульса. Электронный блок генерирует короткий сигнал и передает его в зонд. Импульс распространяется вдоль металлического проводника, взаимодействуя с окружающей средой. Когда волна достигает поверхности жидкости, изменяются электрические условия распространения. Возникает отраженный сигнал, часть которого возвращается к приемнику. Измерительная схема определяет время между отправкой и приемом отражения. На основании этого интервала рассчитывается положение поверхности жидкости относительно опорной точки. Наличие направляющего зонда отличает TDR от бесконтактного радара. Электромагнитное поле сосредоточено в области проводника, поэтому прибор может работать в условиях, где свободному распространению радиоволн мешают конструктивные элементы резервуара. Стержневой зонд подходит для сравнительно небольших глубин и сред, не создающих чрезмерных механических нагрузок. Жесткая конструкция обеспечивает фиксированную геометрию измерительной системы.
Области применения
Levelflex FMP51 используется для непрерывного измерения в резервуарах:
- емкости химической промышленности,
- хранилища нефтепродуктов,
- технологические реакторы,
- резервуары растворителей,
- контроль границы жидких фаз,
- накопительные емкости,
- узкие измерительные камеры,
- системы автоматического наполнения,
- контроль уровня в аппаратах под давлением,
- промышленный мониторинг жидкого сырья.
Компания «Олниса» занимается поставками приборов Endress+Hauser, включая Levelflex FMP51. Покупателям предоставляются технические консультации по типам зондов, диапазонам измерения и электронным интерфейсам. Компания организует доставку оборудования по всей России.
Преимущества
Практические достоинства:
- устойчивое измерение вдоль направляющего зонда,
- возможность контроля уровня в высоких резервуарах,
- измерение границы раздела жидкостей при подходящих условиях,
- применение в емкостях сложной геометрии,
- отсутствие поплавковых движущихся элементов,
- возможность выбора конструкции зонда,
- дистанционная передача измеренных данных,
- наличие диагностических функций.
Таким образом, Endress+Hauser Levelflex FMP51 — волноводный радарный уровнемер для непрерывного контроля жидкостей и межфазных границ. Прибор определяет расстояние до отражающей поверхности по времени распространения импульса вдоль измерительного зонда. Компания «Олниса» осуществляет поставки уровнемеров Endress+Hauser и организует доставку контрольно-измерительного оборудования по России.
