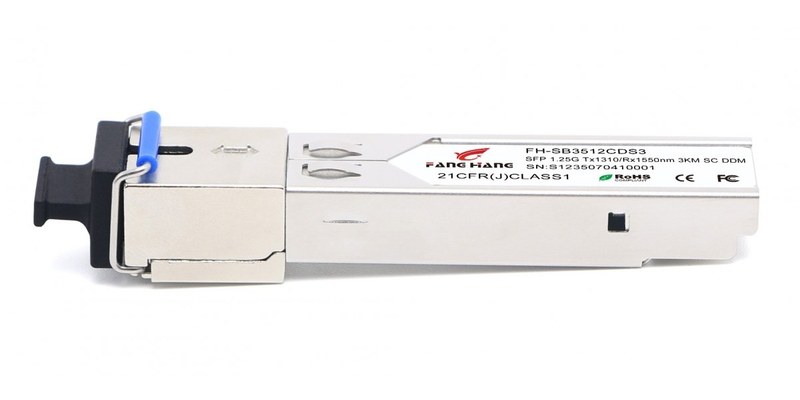

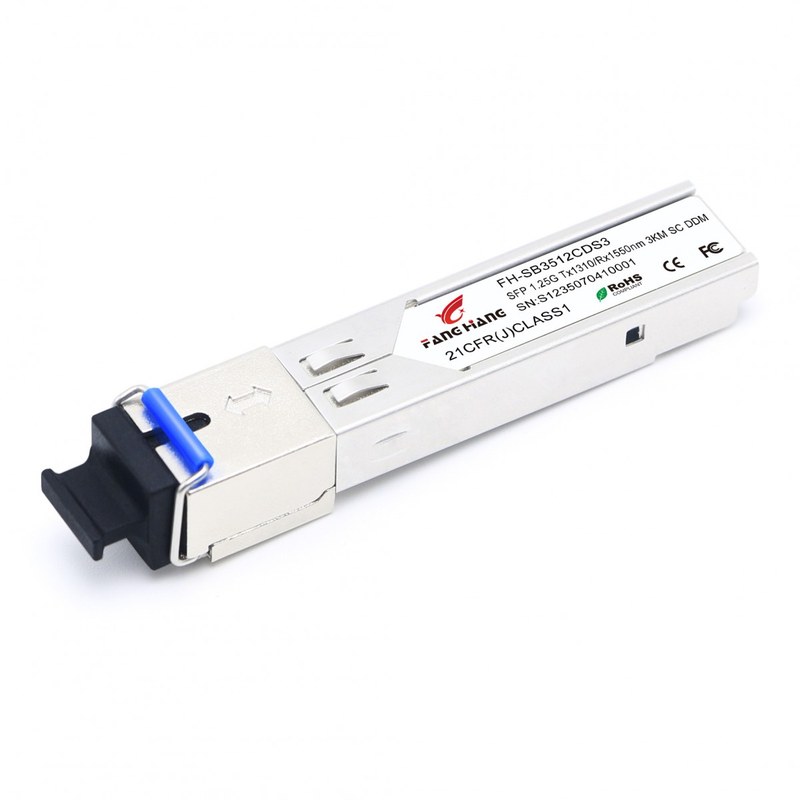

Одноволоконный SFP-модуль FH-SB3512CDS3 — гигабитная связь Eltex с разделением направлений по длинам волн
FH-SB3512CDS3 — сменный оптический трансивер для организации двунаправленной передачи Ethernet-данных по одному одномодовому волокну. Модуль поддерживает технологию WDM, при которой прием и передача выполняются на различных длинах волн. Изделие рассчитано на скорость до 1,25 Гбит/с и дальность линии до 3 км. Передающая часть работает на длине волны 1310 нм, а приемная — на 1550 нм. Для организации соединения предусмотрен один оптический разъем SC.
Технические характеристики
Основные параметры FH-SB3512CDS3:
- категория — одноволоконный оптический трансивер,
- артикул — FH-SB3512CDS3,
- форм-фактор — SFP,
- технология передачи — WDM,
- скорость передачи данных — 1,25 Гбит/с,
- тип волокна — одномодовое SM,
- количество используемых волокон — 1,
- длина волны передатчика — 1310 нм,
- длина волны приемника — 1550 нм,
- максимальная дальность — 3 км,
- тип оптического разъема — SC,
- мощность передатчика — от −13 до −7 дБм,
- чувствительность приемника — до −22 дБм,
- заявленный оптический бюджет — 6 дБ,
- тип передатчика — FP,
- тип приемного элемента — PIN,
- цифровая диагностика — DDM,
- парное исполнение — FH-SB5312CDS3,
- применение — совместимые сетевые устройства Eltex.
Особенности конструкции
Трансивер содержит оптический передатчик, приемник, волновой разделительный элемент и электронные схемы согласования. В традиционном двухволоконном соединении передача и прием происходят по отдельным волокнам. В технологии WDM оба направления используют общий оптический проводник, но различаются по длине волны. В модели FH-SB3512CDS3 исходящие данные преобразуются в световое излучение с длиной волны 1310 нм. Приемная часть рассчитана на сигналы 1550 нм, поступающие от удаленного устройства. Для объединения и разделения потоков используется оптический фильтрующий механизм. Он направляет излучение разных длин волн к соответствующим внутренним элементам. Такая конструкция позволяет выполнять полноценный двунаправленный обмен по одному волокну без последовательного чередования направления передачи. Однако для работы необходима правильно согласованная пара модулей. Второй трансивер должен передавать на 1550 нм и принимать на 1310 нм.
Области применения
FH-SB3512CDS3 используется в одноволоконных Ethernet-соединениях:
- корпоративные сети,
- операторские линии доступа,
- системы видеонаблюдения,
- промышленные коммутаторы,
- сетевые узлы зданий,
- телекоммуникационные шкафы,
- подключение удаленного оборудования,
- модернизация существующего оптического кабеля,
- системы передачи технологических данных,
- сети с ограниченным количеством свободных волокон.
Компания «Олниса» занимается поставками оптических трансиверов для совместимого оборудования Eltex, включая FH-SB3512CDS3. Покупателям доступны технические консультации по длинам волн, параметрам оптической линии и парным исполнениям. Компания организует доставку компонентов по России.
Преимущества
Основные практические достоинства:
- передача и прием через одно волокно,
- уменьшение потребности в свободных оптических жилах,
- возможность использования существующей кабельной инфраструктуры,
- поддержка гигабитного обмена,
- съемная конструкция,
- наличие цифровой диагностики,
- гальваническая развязка сетевых узлов,
- удобное подключение через SC.
Таким образом, FH-SB3512CDS3 — одноволоконный трансивер SFP, использующий технологию WDM для двунаправленной передачи данных. Для корректной работы необходимо применять соответствующий парный модуль с противоположным распределением длин волн. Компания «Олниса» осуществляет поставки сетевых оптических компонентов и организует доставку оборудования по всей России.
