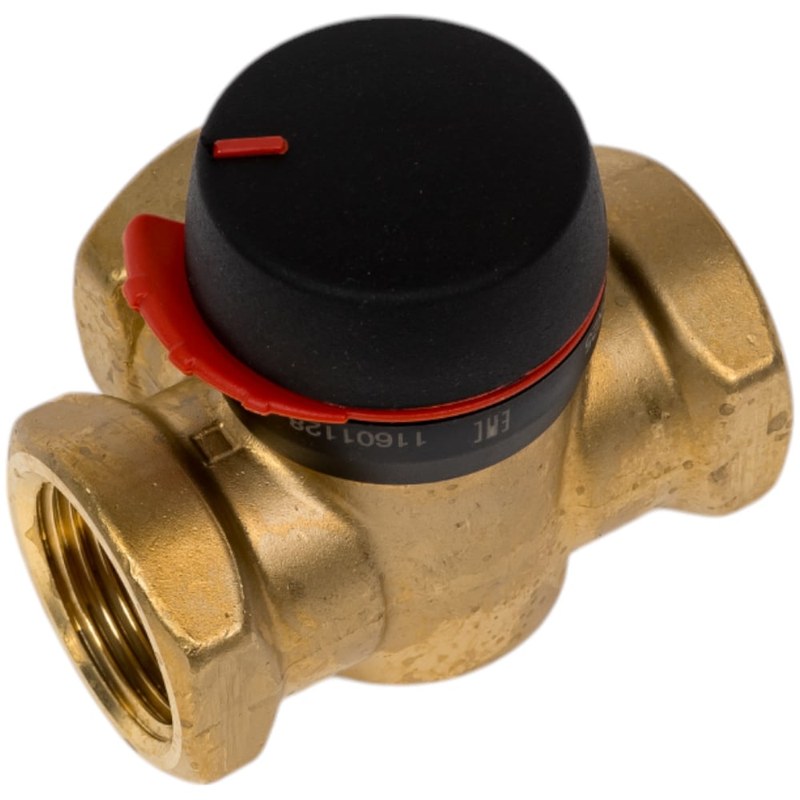

Трехходовой клапан ESBE VRG131 11601100 — управление расходом теплоносителя в контурах отопления DN25
ESBE VRG131 11601100 — трехходовой ротационный клапан, предназначенный для смешивания или разделения потоков в водяных системах отопления и охлаждения. Устройство позволяет регулировать температуру теплоносителя, поступающего в отдельный контур, посредством изменения соотношения горячей и охлажденной воды.
Технические характеристики
Основные параметры ESBE VRG131 11601100:
- производитель — ESBE,
- категория — трехходовой ротационный клапан,
- серия — VRG130,
- количество гидравлических присоединений — 3,
- тип регулирующего механизма — поворотный,
- крутящий момент — менее 3 Н·м,
- постоянная температура теплоносителя — до +110 °C,
- кратковременная температура — до +130 °C,
- основные размеры корпуса — 41 × 82 мм,
- масса — около 0,70 кг,
- управление — ручное либо с совместимым электроприводом.
Особенности конструкции
Внутри латунного корпуса размещен поворотный золотник, соединенный со штоком. Три присоединительных канала позволяют организовывать различные схемы движения жидкости. В смесительном режиме два потока поступают через отдельные входы. Один содержит нагретую воду от источника тепловой энергии, другой — охлажденную жидкость из обратной линии. При перемещении золотника изменяются площади проходных сечений. Уменьшение одного прохода сопровождается соответствующим изменением другого, в результате чего меняется доля каждого потока. Температура на общем выходе зависит от массовых расходов горячей и охлажденной воды. Для одинаковой теплоемкости потоков ее можно приблизительно рассчитать как средневзвешенное значение входных температур. Клапан не имеет встроенного температурного датчика. Поэтому при ручной регулировке положение золотника устанавливается оператором, а при автоматической — внешним электроприводом по командам управляющей системы. В режиме разделения один входной поток распределяется между двумя выходами. Такая функция используется в гидравлических установках, где необходимо перераспределять жидкость без полного прекращения циркуляции. Корпус изготовлен из латуни, устойчивой к обесцинкованию. Материал подходит для предусмотренных условий работы с водой и совместимыми теплоносителями.
Области применения
ESBE VRG131 11601100 используется в инженерных системах:
- радиаторные сети,
- тепловые пункты,
- распределительные коллекторы,
- автоматизированное управление температурой,
- многоконтурное отопление,
- технологические водяные системы.
Компания «Олниса» осуществляет поставки арматуры ESBE, включая VRG131 11601100. Покупателям предоставляются технические консультации по гидравлическим характеристикам, размерам и совместимости приводов. Компания организует доставку оборудования по России.
Преимущества
Основные практические достоинства:
- плавное изменение температуры смешанного потока,
- возможность смешивания и разделения теплоносителя,
- совместимость с автоматическим управлением,
- применение стандартных резьбовых соединений,
- устойчивость корпуса к коррозии в предусмотренных условиях,
- компактное размещение в гидравлической системе,
- отсутствие необходимости в электропитании при ручном управлении,
- возможность создания независимых температурных контуров.
Таким образом, ESBE VRG131 11601100 — трехходовой клапан для регулирования жидкостных потоков в отопительных и охлаждающих системах. Поворотный золотник обеспечивает изменение соотношения расходов, а резьбовое исполнение удобно для включения в соответствующую трубопроводную систему. Компания «Олниса» поставляет клапаны ESBE и организует доставку трубопроводной арматуры по всей России.
