Контроллер температуры ESBE CRA211 12721100 — автоматическое регулирование смесительного клапана с адаптивным управлением

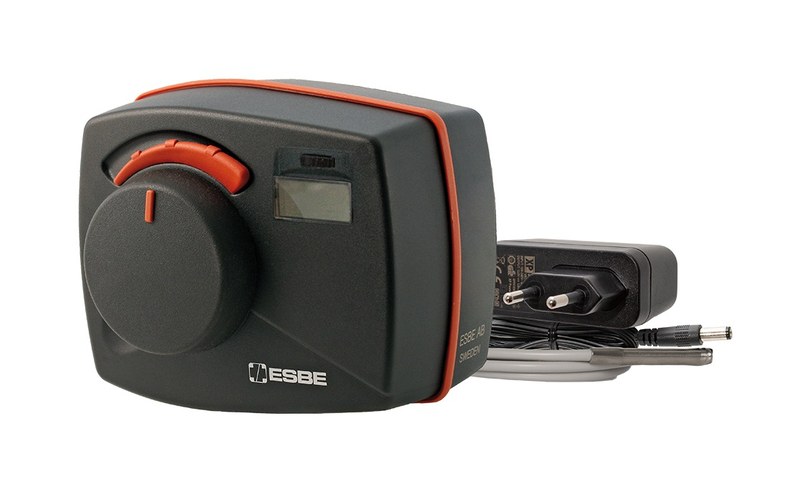

ESBE CRA211 12721100 — автоматический температурный контроллер со встроенным поворотным электроприводом, предназначенный для поддержания температуры подачи в водяных отопительных системах. Оборудование объединяет электронную управляющую схему, мотор-редуктор и внешний температурный датчик. Модель относится к серии CRA200 производителя ESBE и рассчитана на работу с совместимыми ротационными клапанами VRG. Устройство позволяет установить требуемую температуру подачи, после чего автоматически изменяет положение регулирующего элемента.

Технические характеристики

Основные параметры ESBE CRA211:

• производитель — ESBE,
• категория — контроллер температуры со встроенным электроприводом,
• серия — CRA200,
• модель — CRA211,
• артикул — 12721100,
• номинальное питание — 230 В AC,
• частота — 50 Гц,
• потребляемая мощность — 10 ВА,
• масса — 0,5 кг,
• управляющий алгоритм — адаптивный,
• совместимая арматура — ротационные клапаны ESBE VRG,

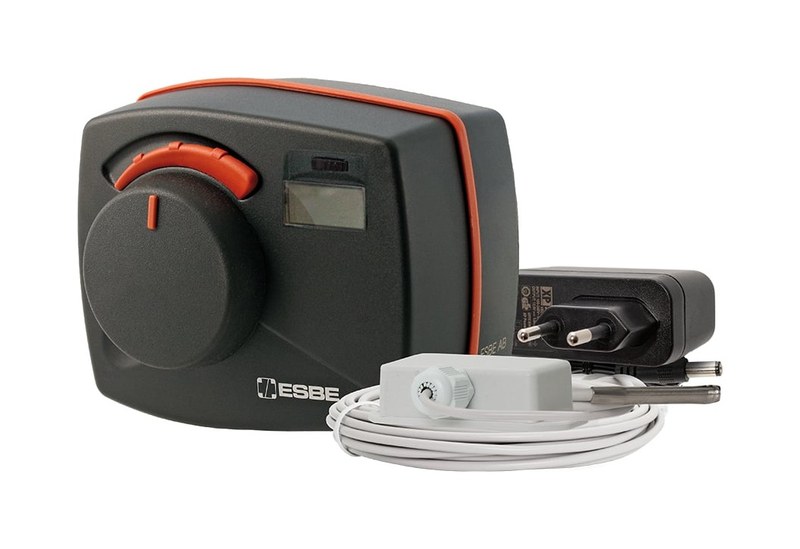

• комплектация — контроллер с приводом, датчик температуры подачи и сетевой адаптер.

Особенности конструкции

Контроллер объединяет электронный вычислительный модуль и механический привод в одном корпусе. Такая конструкция сокращает количество отдельных компонентов, необходимых для создания автоматизированного смесительного узла. Температурный датчик NTC устанавливается на подающем трубопроводе. Его сопротивление зависит от температуры, а электронная схема преобразует измеренный электрический сигнал в температурное значение. После обработки данных контроллер сравнивает фактическую температуру с установленной уставкой. Если возникает отклонение, формируется команда изменить положение ротационного клапана. Внутренний электродвигатель начинает вращение. Редуктор передает усилие на шток клапана, изменяя соотношение потоков горячей и охлажденной воды. При недостаточной температуре подачи система увеличивает долю нагретого теплоносителя. Когда температура превышает заданное значение, привод поворачивает золотник в обратном направлении. Алгоритм регулирования учитывает характер изменения температуры и реакцию системы на предыдущие управляющие действия. Это позволяет уменьшать колебания, возникающие при слишком резком или чрезмерно частом перемещении клапана. Важное отличие CRA211 от простого электропривода заключается в наличии встроенной управляющей электроники. Обычный привод выполняет внешние команды поворота, тогда как CRA211 самостоятельно сравнивает измеренную температуру с заданием.

Области применения

ESBE CRA211 применяется в системах автоматического смешивания:

• контуры водяного теплого пола,
• радиаторное отопление,
• котельные установки,
• низкотемпературные отопительные сети,
• насосно-смесительные группы,
• управление температурой подачи,
• распределительные тепловые узлы,
• отопление жилых зданий,
• инженерные системы коммерческих объектов,
• модернизация ручных смесительных клапанов.

Компания «Олниса» занимается поставками регулирующего оборудования ESBE, включая CRA211 12721100. Покупателям предоставляются технические консультации по характеристикам управления, температурным датчикам и совместимым клапанам. Компания организует доставку оборудования по России.

Преимущества

Практические достоинства модели:

• самостоятельное поддержание температуры подачи,
• объединение контроллера и привода,
• уменьшение необходимости в отдельной управляющей электронике,
• адаптация регулирования к поведению отопительного контура,
• автоматическое изменение положения смесительного клапана,
• возможность расширения функций совместимыми аксессуарами,
• удобное использование в насосно-смесительных системах,
• снижение потребности в ручной корректировке.

Таким образом, ESBE CRA211 12721100 — интеллектуальный контроллер со встроенным электроприводом для автоматического управления температурой теплоносителя. Прибор получает данные от датчика NTC и изменяет положение смесительного клапана по адаптивному алгоритму. Компания «Олниса» поставляет автоматические регуляторы ESBE и организует доставку оборудования по всей России.
