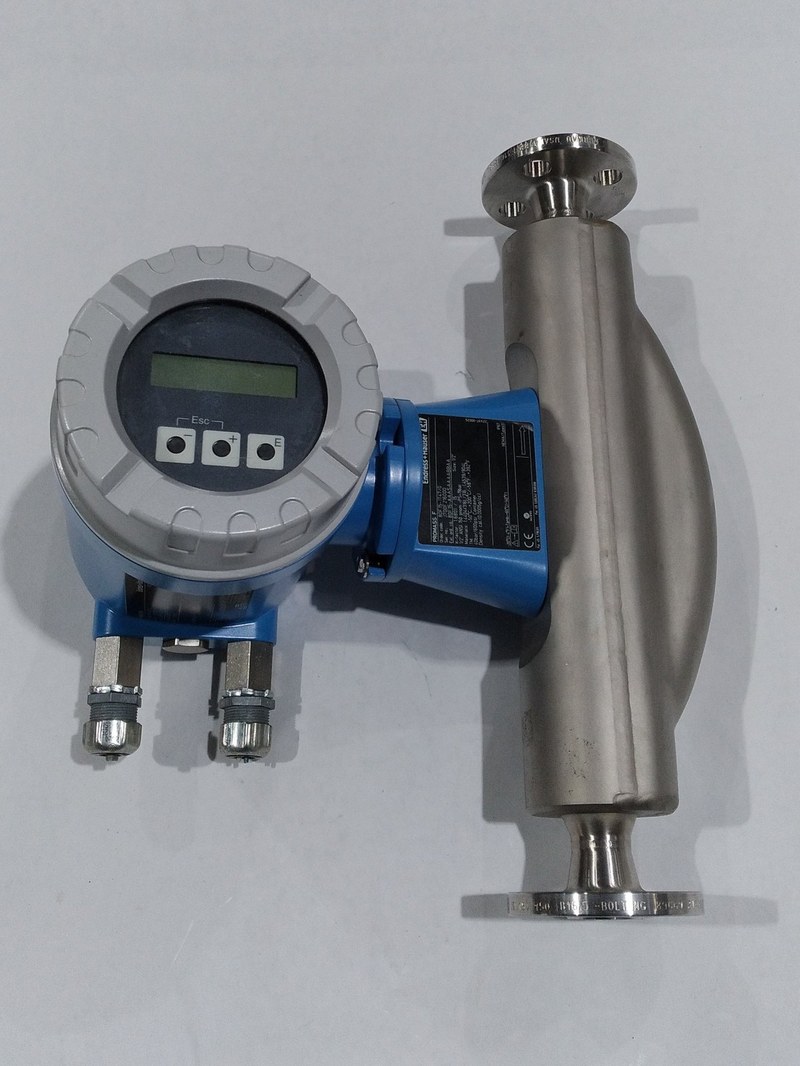

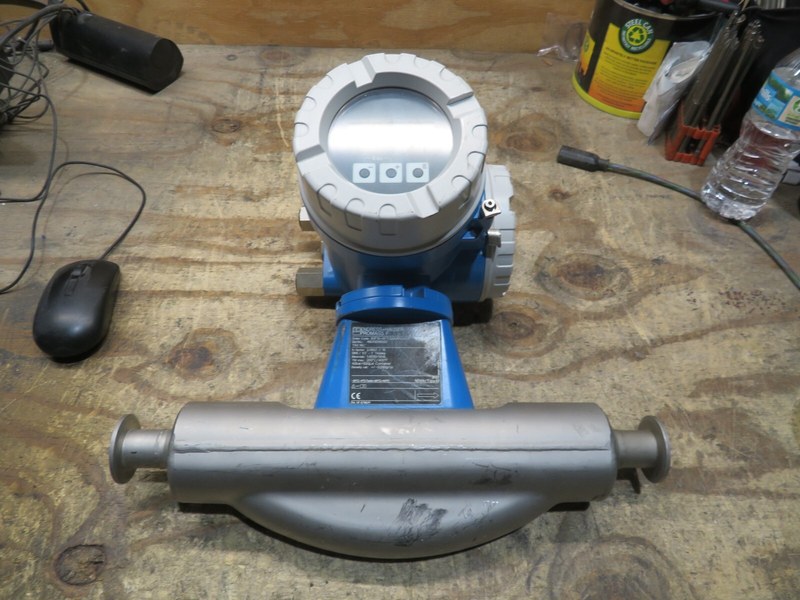

Кориолисовый расходомер Endress+Hauser Proline Promass 83F — высокоточное измерение массы и плотности технологических сред

Endress+Hauser Proline Promass 83F — промышленный массовый расходомер, предназначенный для непосредственного определения массового расхода жидкостей и газов. Измерительная система использует эффект Кориолиса, возникающий при движении технологической среды через колеблющиеся трубки. Такой метод позволяет регистрировать массу проходящего продукта независимо от необходимости предварительно вычислять ее по объемному расходу.

Технические характеристики

Основные параметры Endress+Hauser Proline Promass 83F приведены ниже:

• производитель — Endress+Hauser,
• категория — массовый кориолисовый расходомер,
• серия — Proline Promass,
• модель — 83F,
• базовое обозначение заказа — 83F,
• измерительный принцип — эффект Кориолиса,
• диапазон номинальных диаметров — DN8–DN250,
• материалы измерительных трубок — 904L, 316L или Alloy C22,
• выходные интерфейсы — токовый, импульсный и релейный в зависимости от исполнения,
• индикация — четырехстрочный дисплей с подсветкой,
• конструкция преобразователя — компактная либо раздельная.

Особенности конструкции

Чувствительный блок расходомера содержит измерительные трубки, через которые непрерывно движется контролируемая среда. Электромагнитная система возбуждения заставляет трубки совершать колебания на определенной частоте. Когда продукт неподвижен, характер колебаний симметричен относительно измерительных участков. При возникновении потока частицы жидкости взаимодействуют с движущимися стенками трубок, создавая кориолисовы силы. Эти силы изменяют фазовые характеристики механических колебаний. Датчики регистрируют разность фаз между определенными участками чувствительного элемента, а электронный преобразователь рассчитывает массовый расход. Такой метод отличается от турбинных и вихревых расходомеров отсутствием необходимости определять объем, а затем умножать его на плотность для получения массы. Массовый расход измеряется непосредственно по динамике колеблющейся системы. Дополнительно анализируется собственная частота колебаний трубок. Она зависит от суммарной массы измерительной системы, включая находящийся внутри продукт. По ее изменению прибор определяет плотность среды. Встроенный температурный элемент используется для регистрации температуры и компенсации изменения механических характеристик измерительных трубок при нагревании. Зная массовый расход и плотность, электронная схема вычисляет объемный расход. Такая возможность позволяет получать несколько технологических параметров без установки независимых датчиков на каждом участке.

Области применения

Модель используется в производственных процессах, требующих контроля массового расхода:

• дозирование химических компонентов,
• учет жидкого сырья,
• подача растворителей,
• нефтехимические установки,
• пищевые технологические линии,
• фармацевтические производства,
• контроль плотности технологических продуктов,
• измерение расхода промышленных газов,
• подготовка смесей,
• автоматизированные системы массового учета.

Компания «Олниса» занимается поставками измерительного оборудования Endress+Hauser, включая расходомеры Proline Promass 83F. Покупателям предоставляются технические консультации по диапазонам измерения, материалам и конфигурациям приборов. Компания организует поставки и доставку оборудования по России.

Преимущества

Практические преимущества расходомера заключаются в следующем:

• непосредственное измерение массового расхода,
• одновременное получение нескольких технологических величин,
• уменьшение необходимости в дополнительных плотномерах,
• отсутствие вращающихся измерительных деталей,
• применимость для жидких и газообразных сред,
• возможность учета продуктов с изменяющейся плотностью,
• удобство интеграции в автоматизированный учет,
• отсутствие обязательных прямолинейных участков, характерных для ряда других методов,
• поддержка компактного и раздельного размещения электроники.

Таким образом, Endress+Hauser Proline Promass 83F — многофункциональный кориолисовый расходомер для измерения массового расхода, плотности и температуры технологических сред. Применение колебательных измерительных трубок обеспечивает прямое определение массы продукта, проходящего через трубопровод. Компания «Олниса» поставляет расходомеры Endress+Hauser и организует доставку промышленного измерительного оборудования по всей России.
