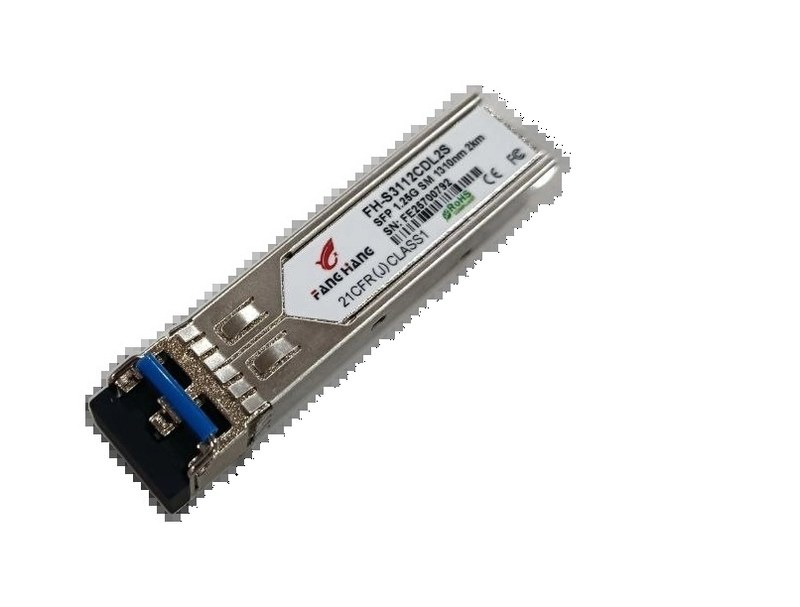

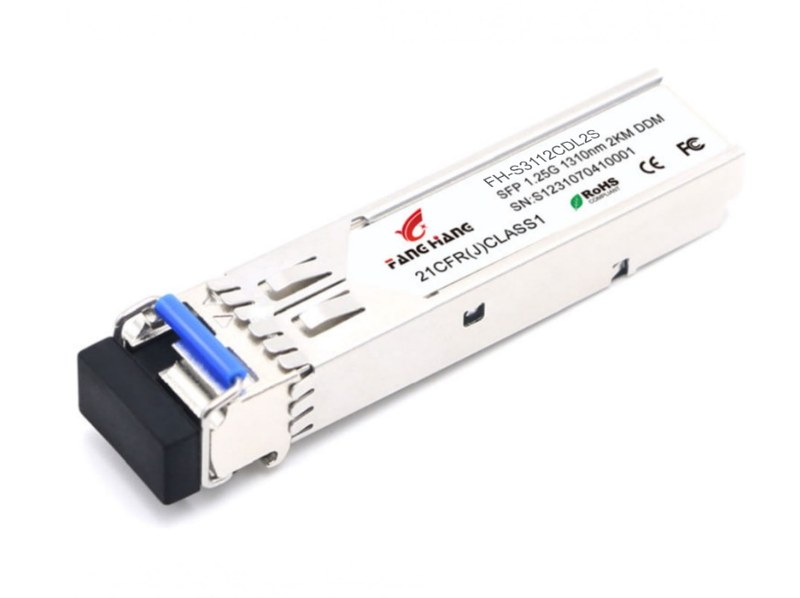

Оптический модуль FH-S3112CDL2S — гигабитная передача данных по одномодовому волокну в оборудовании Eltex
FH-S3112CDL2S — сменный оптический трансивер формата SFP, предназначенный для организации гигабитных Ethernet-соединений по одномодовому оптоволокну. Модуль применяется в совместимых сетевых устройствах Eltex, обеспечивая преобразование электрического сигнала коммутатора в оптический и обратно. Исполнение рассчитано на скорость передачи до 1,25 Гбит/с, длину волны 1310 нм и дальность линии до 2 км. Подключение осуществляется через двухволоконный оптический интерфейс LC.
Технические характеристики
Основные параметры FH-S3112CDL2S:
- категория — оптический Ethernet-трансивер,
- артикул — FH-S3112CDL2S,
- форм-фактор — SFP,
- скорость передачи — 1,25 Гбит/с,
- тип интерфейса — Gigabit Ethernet,
- тип волокна — одномодовое SM,
- количество оптических волокон — 2,
- рабочая длина волны — 1310 нм,
- максимальная дальность — 2 км,
- тип оптического соединителя — LC duplex,
- передача и прием — по отдельным волокнам,
- цифровой мониторинг — DDM,
- тип установки — в совместимый слот SFP,
- назначение — оптическое подключение сетевого оборудования,
- применение — совместимые устройства Eltex.
Особенности конструкции
Трансивер размещается внутри компактного металлического корпуса с электрическим разъемом SFP. Внутренние компоненты включают передающую и приемную оптические секции, электронные схемы согласования и устройство хранения идентификационных данных. При передаче информация поступает от сетевого коммутатора в виде высокоскоростной электрической последовательности. Электронный драйвер преобразует ее в управляющий ток оптического передатчика. Полупроводниковый источник света формирует последовательность оптических импульсов. Они распространяются по сердцевине одномодового волокна и достигают удаленного трансивера. На приемной стороне фоточувствительный элемент преобразует поступающее излучение обратно в электрический сигнал. Последующая схема восстанавливает цифровую последовательность для сетевого интерфейса. Двухволоконная архитектура предполагает использование отдельного волокна для каждого направления связи. Поэтому для соединения двух устройств необходима соответствующая кабельная линия с правильно выполненным перекрестным подключением передатчика и приемника. Одномодовое волокно обеспечивает распространение света с ограниченным количеством модовых составляющих. Это помогает уменьшать модовую дисперсию, характерную для многомодовых оптических линий.
Области применения
FH-S3112CDL2S используется в оптических сетевых соединениях:
- корпоративные локальные сети,
- промышленные коммутаторы,
- узлы доступа,
- телекоммуникационные шкафы,
- внутриплощадочные магистрали,
- системы видеонаблюдения,
- инфраструктура автоматизации,
- передача данных между зданиями,
- сетевые лаборатории,
- подключение удаленных распределительных узлов.
Компания «Олниса» занимается поставками оптических модулей для сетевого оборудования Eltex, включая FH-S3112CDL2S. Покупателям доступны технические консультации по характеристикам волокна, интерфейсам и совместимости модулей. Компания организует доставку по России.
Преимущества
Основные практические достоинства:
- возможность организации гигабитной оптической линии,
- гальваническое разделение удаленных сетевых устройств,
- компактное сменное исполнение,
- отсутствие электрических наводок в оптоволокне,
- поддержка дистанционной диагностики параметров,
- удобное подключение к совместимым коммутаторам,
- использование стандартных оптических соединителей.
Таким образом, FH-S3112CDL2S — оптический SFP-трансивер для гигабитной передачи данных по двум одномодовым волокнам. Модуль ориентирован на короткие оптические линии и поддерживает диагностический мониторинг. Компания «Олниса» осуществляет поставки совместимых оптических компонентов Eltex и организует доставку по всей России.
