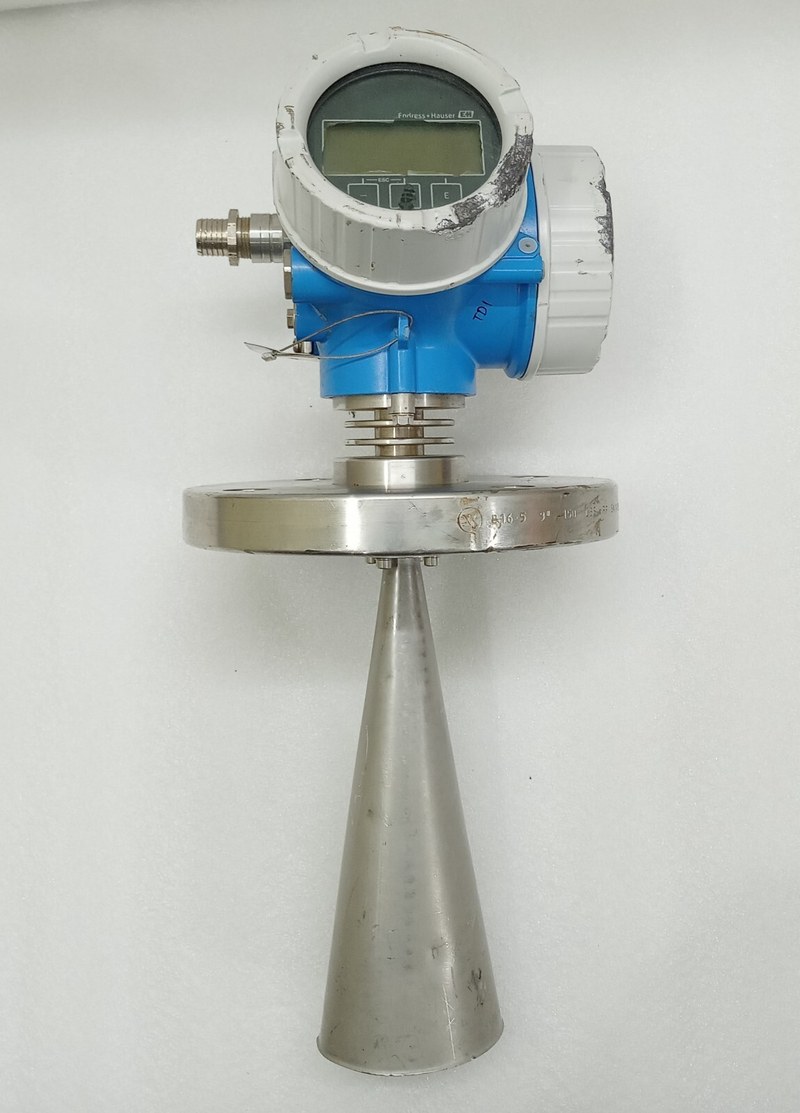

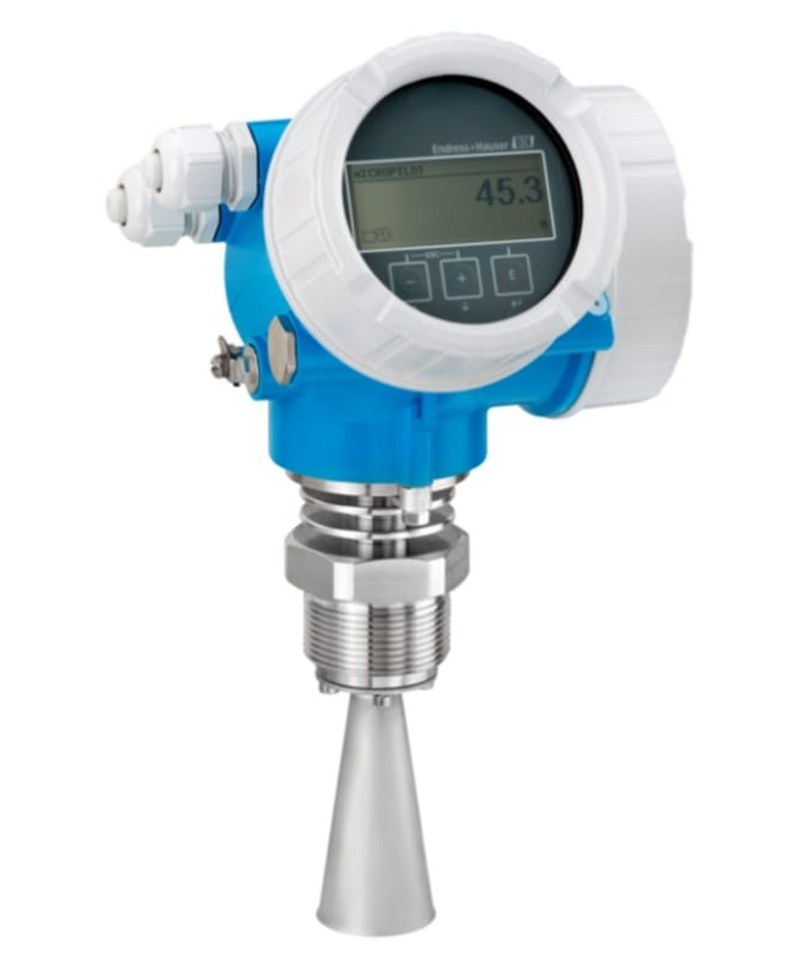

Радарный уровнемер Endress+Hauser Micropilot FMR51 — бесконтактное измерение уровня в технологических резервуарах
Endress+Hauser Micropilot FMR51 — промышленный радарный уровнемер для непрерывного измерения уровня жидкостей, паст и некоторых суспензий. Прибор применяется в технологических емкостях, где необходим контроль заполнения без непосредственного контакта чувствительного элемента с продуктом. Рассматриваемая модель относится к семейству FMR51, для которого встречается обозначение конфигурации FMR51-33H3/0. Точное исполнение технологического присоединения, материалов и электроники определяется полным заказным кодом.
Технические характеристики
Основные параметры Endress+Hauser Micropilot FMR51:
- производитель — Endress+Hauser,
- категория — бесконтактный радарный уровнемер,
- серия — Micropilot,
- модель — FMR51,
- указанный вариант обозначения — FMR51-33H3/0,
- измерительный принцип — радарное измерение времени прохождения сигнала,
- рабочая частота — около 26 ГГц,
- стандартная максимальная дальность — 40 м,
- дальность с функцией Advanced Dynamics — до 70 м,
- типовая погрешность — ±2 мм,
- максимальная температура высокотемпературного исполнения — +450 °C,
- минимальная температура специального исполнения — −196 °C,
- максимальное технологическое давление — 160 бар,
- материалы контактирующих элементов — 316L, Alloy C, PTFE и керамика по исполнению,
- типы присоединений — резьбовые, фланцевые и специальные,
- варианты интерфейсов — HART, PROFIBUS PA, FOUNDATION Fieldbus по конфигурации,
- назначение — непрерывное измерение уровня жидкости.
Особенности конструкции
Уровнемер состоит из радиолокационного преобразователя, антенны, корпуса с электронной схемой и технологического присоединения. Антенна направляет электромагнитные волны в сторону измеряемой поверхности. После излучения сигнал распространяется через газовое пространство резервуара. На границе между газом и жидкостью часть электромагнитной энергии отражается обратно к прибору. Приемная схема регистрирует отраженный сигнал, а электронный блок определяет время прохождения радиоволны. Зная скорость распространения электромагнитного излучения, прибор вычисляет расстояние до поверхности. Для перехода от расстояния к уровню используется заданная геометрия резервуара. Если высота отсчета известна, уровень определяется как разность между опорной дистанцией и измеренным расстоянием. Радарный принцип позволяет разместить чувствительный элемент вне жидкой среды. Это уменьшает контакт с агрессивными продуктами и исключает механическое воздействие жидкости на погруженный зонд. При измерении в закрытых емкостях важно учитывать отражения от внутренних конструкций. Лестницы, патрубки, перемешивающие устройства и другие элементы могут создавать дополнительные отраженные сигналы.
Области применения
Micropilot FMR51 используется в технологических процессах:
- нефтехимические резервуары,
- химические реакторы,
- емкости с растворителями,
- хранилища жидкого сырья,
- установки высокого давления,
- высокотемпературные резервуары,
- контроль пастообразных продуктов,
- технологические накопители,
- системы автоматического наполнения,
- промышленный учет уровня.
Компания «Олниса» занимается поставками радарных уровнемеров Endress+Hauser, включая Micropilot FMR51. Покупателям предоставляются технические консультации по характеристикам антенн, технологическим присоединениям и вариантам интерфейсов. Компания организует доставку оборудования по России.
Преимущества
Основные эксплуатационные достоинства:
- отсутствие погруженного измерительного зонда,
- удобство контроля закрытых емкостей,
- возможность работы при сложных технологических условиях,
- непрерывная передача информации об уровне,
- отсутствие поплавковых подвижных механизмов,
- снижение контакта чувствительной электроники с агрессивным продуктом,
- возможность программного подавления посторонних отражений,
- подключение к промышленным системам автоматизации.
Таким образом, Endress+Hauser Micropilot FMR51 — радарный уровнемер для непрерывного бесконтактного измерения заполнения технологических емкостей. Измерение выполняется по отраженному электромагнитному сигналу, что позволяет определять положение поверхности без непосредственного контакта с жидкостью. Компания «Олниса» осуществляет поставки радарного оборудования Endress+Hauser и организует доставку по всей России.
