SFP-модуль FH-S3112CDL2 — передача Gigabit Ethernet по многомодовой оптической линии Eltex

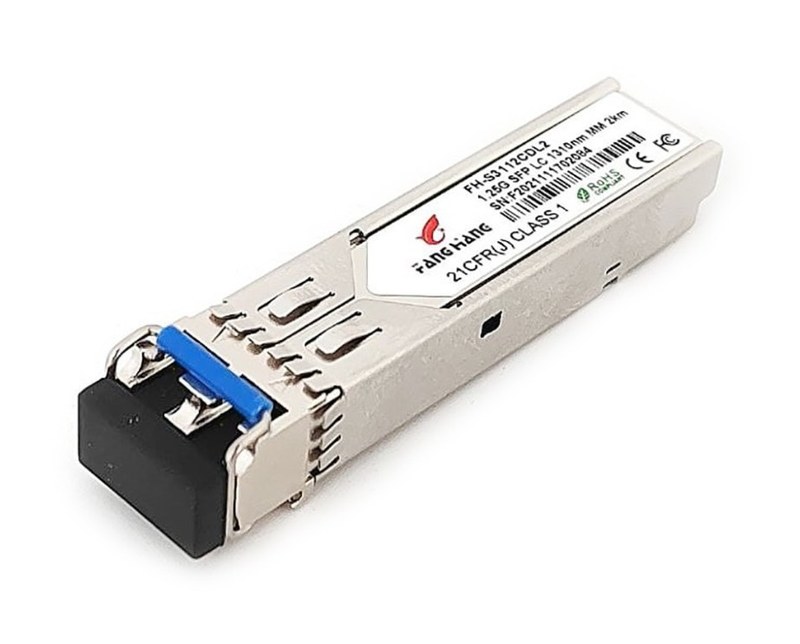

FH-S3112CDL2 — компактный оптический модуль формата SFP, предназначенный для передачи Ethernet-данных по многомодовым волоконно-оптическим линиям. Изделие применяется в совместимых коммутаторах Eltex и других сетевых устройствах, поддерживающих предусмотренный тип оптического трансивера. Модуль рассчитан на скорость до 1,25 Гбит/с и длину волны 1310 нм. Максимальная заявленная дальность составляет 2 км при соответствующих параметрах многомодового волокна. Для подключения используется двухволоконный интерфейс LC.
Технические характеристики
Основные параметры FH-S3112CDL2:
- категория — сменный оптический модуль,
- артикул — FH-S3112CDL2,
- конструктивный формат — SFP,
- номинальная скорость — 1,25 Гбит/с,
- сетевой интерфейс — Gigabit Ethernet,
- тип оптоволокна — многомодовое MM,
- количество волокон — 2,
- длина волны — 1310 нм,
- максимальная дальность передачи — до 2 км,
- разъем — LC duplex,
- режим передачи — раздельные оптические каналы TX/RX,
- цифровая диагностика — DDM,
- способ установки — сменный модуль,
- совместимость — соответствующее сетевое оборудование Eltex,
- основное назначение — волоконно-оптическая передача данных.
Особенности конструкции
Внутри трансивера находятся оптический передатчик, фотоприемник, электронная схема обработки данных и электрический интерфейс, соответствующий форм-фактору SFP. При передаче цифровая последовательность поступает от коммутатора на вход модуля. Драйвер управляет источником света, формируя оптические импульсы, соответствующие передаваемым данным. Световое излучение проходит по одному волокну к удаленному оборудованию. На противоположной стороне приемный фотодиод преобразует оптическую последовательность в электрическую. Для обратного направления используется второе волокно. Такая схема позволяет осуществлять двусторонний обмен без необходимости разделять противоположные потоки по разным длинам волн. Многомодовое волокно имеет больший диаметр сердцевины по сравнению с одномодовым. В нем могут распространяться различные пространственные моды излучения, что влияет на характеристики передачи. Важным параметром становится модовая дисперсия. Различие времени распространения отдельных составляющих оптического сигнала ограничивает допустимую дальность и зависит от класса кабеля.
Области применения
FH-S3112CDL2 используется в сетевой инфраструктуре:
- локальные Ethernet-сети,
- внутриплощадочные оптические линии,
- промышленные коммуникационные узлы,
- подключение коммутаторов,
- системы видеонаблюдения,
- производственные сети,
- телекоммуникационные шкафы,
- сетевые лаборатории,
- многомодовые кабельные системы,
- модернизация существующих Ethernet-соединений.
Компания «Олниса» поставляет оптические компоненты для совместимого оборудования Eltex, включая FH-S3112CDL2. Покупателям предоставляются технические консультации по типу волокна, характеристикам интерфейсов и совместимости модулей. Компания организует доставку продукции по России.
Преимущества
Основные эксплуатационные достоинства:
- использование существующих многомодовых линий,
- создание гигабитного соединения без медного кабеля,
- съемная конструкция,
- электрическая развязка сетевых устройств,
- наличие средств цифровой диагностики,
- удобное подключение через LC,
- возможность замены оптического интерфейса без замены коммутатора.
Таким образом, FH-S3112CDL2 — SFP-модуль для гигабитной передачи по многомодовому волокну. Его правильное применение требует проверки класса оптического кабеля, совместимости удаленного приемопередатчика и допустимого бюджета затухания. Компания «Олниса» осуществляет поставки оптических модулей для оборудования Eltex и организует доставку по России.
