Гидростатический датчик уровня ELHART LTE1000M-0P4-010-B2 — непрерывный контроль заполнения резервуаров
ELHART LTE1000M-0P4-010-B2 — погружной преобразователь гидростатического давления, предназначенный для непрерывного определения уровня жидкости в резервуарах и технологических емкостях. Прибор измеряет давление столба жидкости над чувствительным элементом и преобразует полученное значение в унифицированный токовый сигнал. Модель рассчитана на диапазон давления 0–0,4 бар, оснащена кабелем длиной 10 м и обеспечивает выход 4–20 мА. Основная приведенная погрешность составляет 0,25%. Конструкция имеет степень защиты IP68, позволяющую размещать чувствительный корпус непосредственно в контролируемой жидкости при соблюдении условий эксплуатации.
Технические характеристики
Основные параметры ELHART LTE1000M-0P4-010-B2:
- производитель — ELHART,
- категория — погружной датчик гидростатического уровня,
- серия — LTE1000M,
- артикул — LTE1000M-0P4-010-B2,
- измеряемая величина — гидростатическое давление,
- диапазон давления — 0–0,4 бар,
- эквивалентный диапазон для воды — приблизительно 0–4,08 м,
- основная погрешность — 0,25%,
- тип выходного сигнала — 4–20 мА,
- напряжение питания — 10–30 В DC,
- длина соединительного кабеля — 10 м,
- температура рабочей среды — от −20 до +70 °C,
- степень защиты — IP68,
- способ установки — погружной,
- принцип преобразования — электронное измерение давления,
- назначение — непрерывное измерение уровня жидкости.
Особенности конструкции

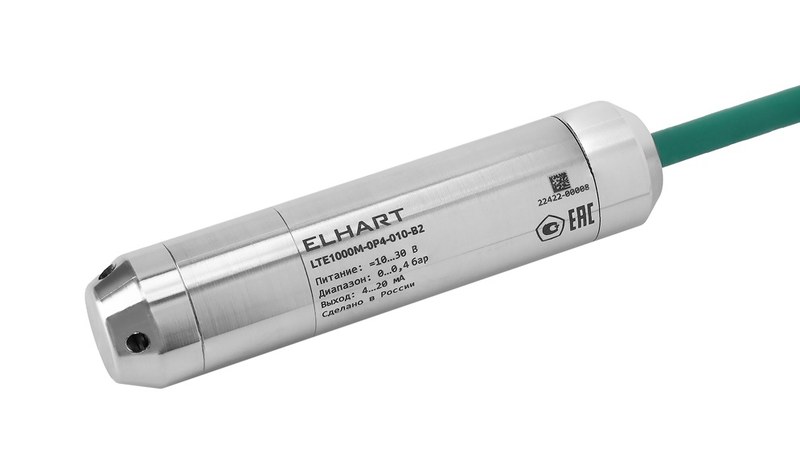

Датчик состоит из герметичного металлического корпуса, чувствительного элемента давления, электронного преобразователя и соединительного кабеля. При работе прибор погружается в нижнюю часть резервуара, где регистрируется давление жидкости. Гидростатический принцип основан на зависимости давления от высоты столба жидкости. Для однородной среды используется выражение p = ρgh, где ρ обозначает плотность жидкости, g — ускорение свободного падения, h — высоту столба. Таким образом, при постоянной плотности увеличение уровня приводит к пропорциональному росту давления на чувствительный элемент. Встроенная электронная схема преобразует механическое воздействие давления в электрический сигнал. После обработки значение передается в токовую петлю 4–20 мА. При нижней границе диапазона выходной ток соответствует 4 мА, а при верхней — 20 мА. Промежуточные значения определяются измеренным давлением. Унифицированный токовый сигнал удобен для промышленных систем, поскольку позволяет передавать информацию по сравнительно длинным линиям с меньшей чувствительностью к падению напряжения на проводниках, чем у некоторых напряженческих интерфейсов. При этом показание давления не всегда непосредственно совпадает с уровнем в метрах. Преобразование зависит от плотности жидкости. Если измеряемая среда существенно отличается от воды, в контроллере необходимо использовать соответствующие расчетные коэффициенты.
Области применения
ELHART LTE1000M используется в системах непрерывного контроля жидкости:
- резервуары чистой воды,
- накопительные емкости,
- насосные станции,
- водоснабжающие установки,
- технологические баки,
- системы учета заполнения,
- автоматическое управление насосами,
- канализационные сооружения с совместимой средой,
- контроль уровня в открытых бассейнах,
- системы промышленного мониторинга.
Компания «Олниса» занимается поставками измерительного оборудования ELHART, включая LTE1000M-0P4-010-B2. Покупателям предоставляются технические консультации по диапазонам давления, характеристикам выходного сигнала и условиям эксплуатации. Компания организует доставку оборудования по России.
Преимущества
Практические достоинства устройства:
- непрерывное измерение без движущихся поплавков,
- возможность удаленного получения данных,
- совместимость с распространенными аналоговыми входами контроллеров,
- погружное размещение в резервуаре,
- удобство автоматизации наполнения и опорожнения,
- отсутствие необходимости в верхнем монтаже на крышке емкости,
- возможность контроля уровня при отсутствии визуального доступа.
Таким образом, ELHART LTE1000M-0P4-010-B2 — гидростатический преобразователь, предназначенный для непрерывного измерения уровня жидкости через регистрацию давления. Токовый выход обеспечивает интеграцию прибора в системы промышленной автоматики. Компания «Олниса» поставляет датчики ELHART и организует доставку контрольно-измерительного оборудования по всей России.
