Вибрационный датчик предельного уровня Endress+Hauser Liquiphant FTL51 — защита резервуаров от перелива и сухого хода
Endress+Hauser Liquiphant FTL51 — вибрационный сигнализатор уровня, предназначенный для определения достижения жидкостью установленной контрольной отметки. Прибор используется в системах предотвращения переполнения резервуаров, защиты насосов от сухого хода и формирования управляющих сигналов при изменении состояния заполнения. Конструкция включает удлиненный зонд с вибрационной вилкой на конце. Измерительный принцип основан на изменении частоты механических колебаний вилки при ее погружении в жидкость. Такой метод позволяет контролировать предельный уровень без необходимости непрерывно измерять всю высоту заполнения.
Технические характеристики
Основные параметры Endress+Hauser Liquiphant FTL51:
- производитель — Endress+Hauser,
- категория — вибрационный сигнализатор предельного уровня,
- серия — Liquiphant,
- модель — FTL51,
- базовое обозначение — FTL51,
- принцип измерения — вибрационная вилка,
- контролируемая величина — достижение жидкостью заданной отметки,
- температура технологической среды — от −50 до +150 °C,
- рабочее давление — от вакуума до 100 бар,
- минимальная плотность жидкости — 0,5 г/см³,
- опциональная минимальная плотность — 0,4 г/см³,
- присоединения — резьбовые, фланцевые и гигиенические,
- варианты электронных выходов — PNP, NAMUR, PFM или токовые по исполнению,
- функциональная безопасность — SIL2/SIL3 для соответствующих конфигураций.
Особенности конструкции

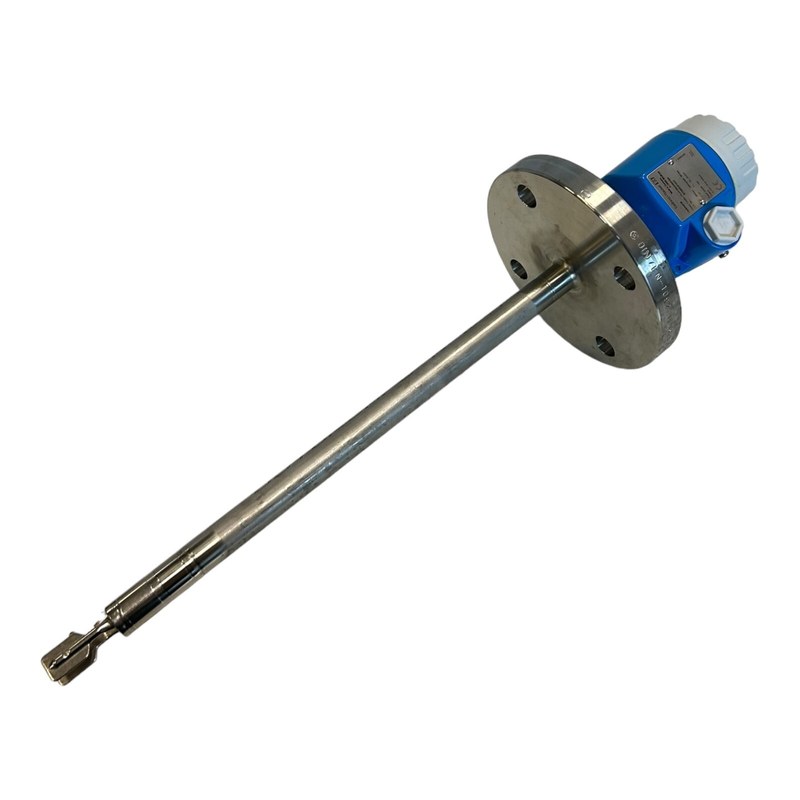

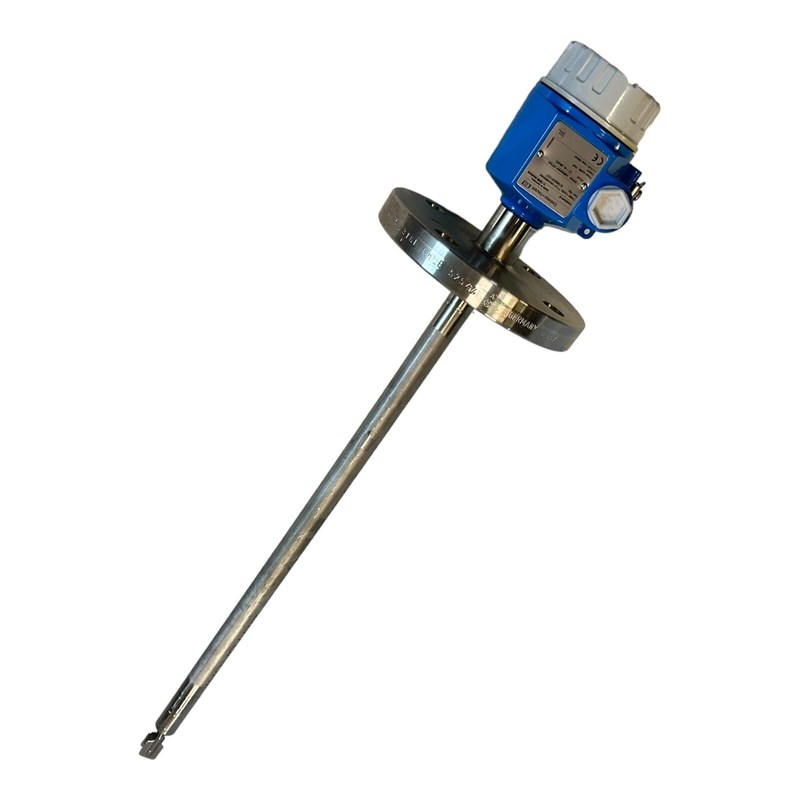

Датчик имеет металлический технологический зонд, электронный блок и вибрационную чувствительную вилку. Вилка состоит из двух параллельных металлических элементов, связанных с возбуждающим механизмом. Электронная схема заставляет вилку колебаться с определенной частотой. Когда чувствительная часть находится в воздухе, система обладает одним набором резонансных параметров. После погружения в жидкость взаимодействие со средой изменяет эффективную массу и механическое сопротивление колебаниям. Электронный блок регистрирует изменение частоты и определяет состояние контролируемого уровня. Этот принцип не требует измерения электропроводности жидкости. Поэтому сигнализатор может использоваться с различными средами, для которых емкостные либо кондуктометрические методы требуют специальных условий. На результат не влияет цвет продукта или его оптическая прозрачность. Кроме того, вибрационный принцип позволяет применять датчик в закрытых металлических резервуарах. Чувствительная вилка выполнена без внешних вращающихся деталей. Это уменьшает необходимость механического обслуживания по сравнению с устройствами, содержащими поплавковые передачи. Удлиненный зонд позволяет располагать контрольную отметку на расстоянии от технологического присоединения. Такая конструкция полезна в высоких емкостях и аппаратах с нестандартным положением монтажного патрубка.
Области применения
Liquiphant FTL51 используется для дискретного контроля жидкостей:
- защита резервуаров от переполнения,
- предотвращение сухого хода насосов,
- химические емкости,
- технологические реакторы,
- накопительные баки,
- системы подачи растворителей,
- промышленные водные установки,
- контроль минимального запаса жидкости,
- сигнализация аварийного уровня,
- резервуарные установки повышенного давления.
Компания «Олниса» занимается поставками датчиков уровня Endress+Hauser, включая Liquiphant FTL51. Покупателям предоставляются технические консультации по длине зонда, материалам и электронным исполнениям. Компания организует доставку измерительного оборудования по всей России.
Преимущества
Практические достоинства:
- непосредственное обнаружение контрольной отметки,
- отсутствие поплавкового механизма,
- применимость к жидкостям различной электропроводности,
- независимость от прозрачности и цвета продукта,
- возможность использования в функциях защиты оборудования,
- небольшая потребность в эксплуатационном обслуживании,
- выбор подходящей длины чувствительного зонда,
- удобная интеграция в системы аварийной сигнализации.
Таким образом, Endress+Hauser Liquiphant FTL51 — вибрационный сигнализатор для регистрации предельного уровня жидкостей. Изменение механических колебаний вилки обеспечивает формирование дискретного сигнала без необходимости непрерывного измерения заполнения. Компания «Олниса» осуществляет поставки датчиков Endress+Hauser и организует доставку по всей России.
