Пропорциональный электропривод ESBE ARA659 12520200 — точное позиционирование трехходовых клапанов по аналоговому сигналу

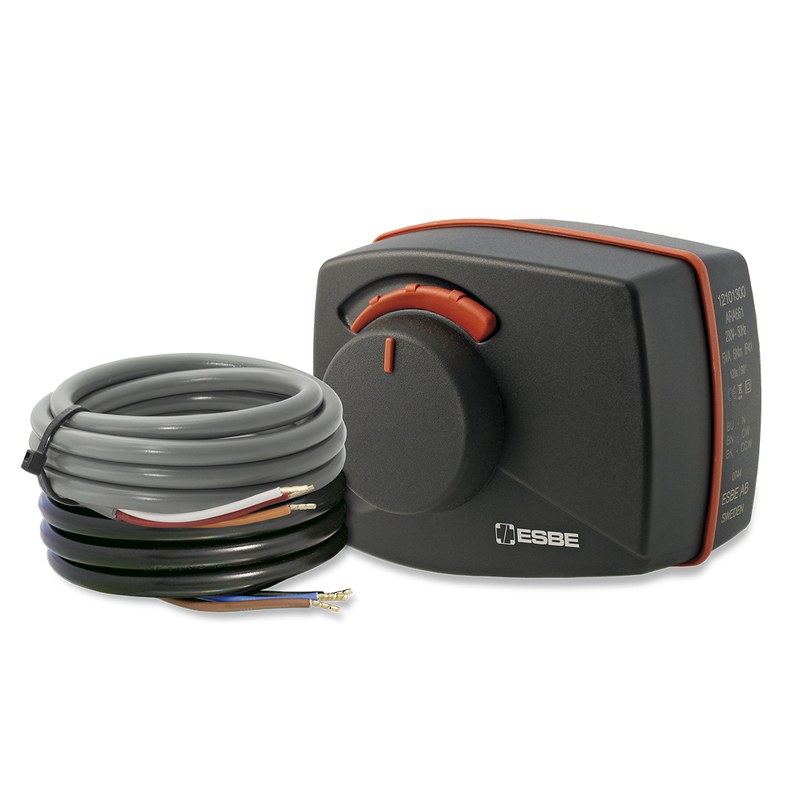

ESBE ARA659 12520200 — электрический привод с пропорциональным управлением, предназначенный для регулирования положения поворотных клапанов в отопительных и охлаждающих системах. Устройство преобразует аналоговый управляющий сигнал в заданное угловое положение выходного механизма.
Технические характеристики
Основные параметры ESBE ARA659:
- управляющий сигнал напряжения — 0–10 В,
- альтернативный сигнал напряжения — 2–10 В,
- управляющий токовый сигнал — 0–20 мА,
- альтернативный токовый сигнал — 4–20 мА,
- потребление при питании AC — 5 Вт,
- потребление при питании DC — 2,5 Вт,
- расчетная мощность при AC — 11 ВА,
- масса — 0,4 кг.
Особенности конструкции

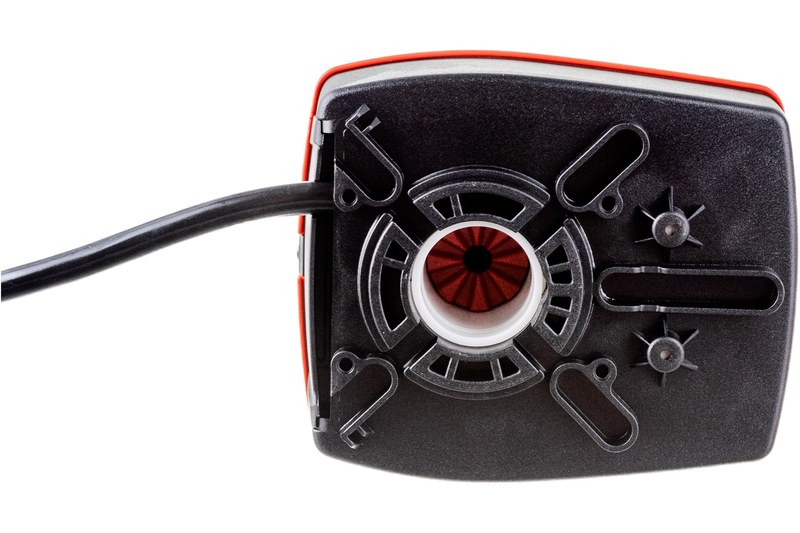

Электропривод состоит из малогабаритного двигателя, редуктора, электронной схемы позиционирования и механизма сопряжения со штоком ротационного клапана. После получения аналогового управляющего сигнала электронная схема определяет требуемое положение выходного вала. Значение сигнала сопоставляется с рабочим диапазоном угла поворота. В режиме 0–10 В минимальное значение управляющего напряжения соответствует одному заданному краю рабочего диапазона, а максимальное — противоположному. Промежуточные значения используются для установки частично открытых положений. Аналогичный принцип применяется при управлении током 4–20 мА. В такой системе диапазон управляющей величины не начинается с нуля, что позволяет контроллеру различать нормальное минимальное задание и некоторые нарушения сигнальной линии. При обнаружении отличия фактического положения механизма от требуемого электронная схема включает двигатель. Редуктор преобразует вращение двигателя в медленное перемещение выходного вала с достаточным крутящим моментом. Когда требуемое положение достигнуто, перемещение прекращается. При изменении сигнала привод вновь корректирует угол поворота. Такая схема особенно удобна для непрерывного температурного регулирования. Контроллер рассчитывает требуемую степень открытия клапана и формирует соответствующее напряжение либо ток.
Области применения
ESBE ARA659 используется в автоматизированных системах:
- насосно-смесительные установки,
- отопительные контуры,
- системы водяного охлаждения,
- теплообменные узлы,
- температурное управление технологической водой,
- распределительные гидравлические станции,
- контроллерные системы HVAC,
- регулирование расхода теплоносителя.
Компания «Олниса» занимается поставками электроприводов ESBE, включая ARA659 12520200. Покупателям предоставляются технические консультации по электрическим интерфейсам, параметрам питания и совместимости с клапанами. Компания организует доставку оборудования по России.
Преимущества
Основные эксплуатационные достоинства:
- точное позиционирование по непрерывному сигналу,
- отсутствие необходимости в трехпозиционной схеме управления,
- возможность выбора динамики перемещения,
- применение в автоматизированных системах HVAC,
- компактная конструкция,
- возможность интеграции в существующие контроллерные системы.
Таким образом, ESBE ARA659 12520200 — пропорциональный привод для управления поворотной арматурой по аналоговому сигналу. Электронное позиционирование обеспечивает изменение угла клапана в соответствии с заданием внешнего контроллера.
