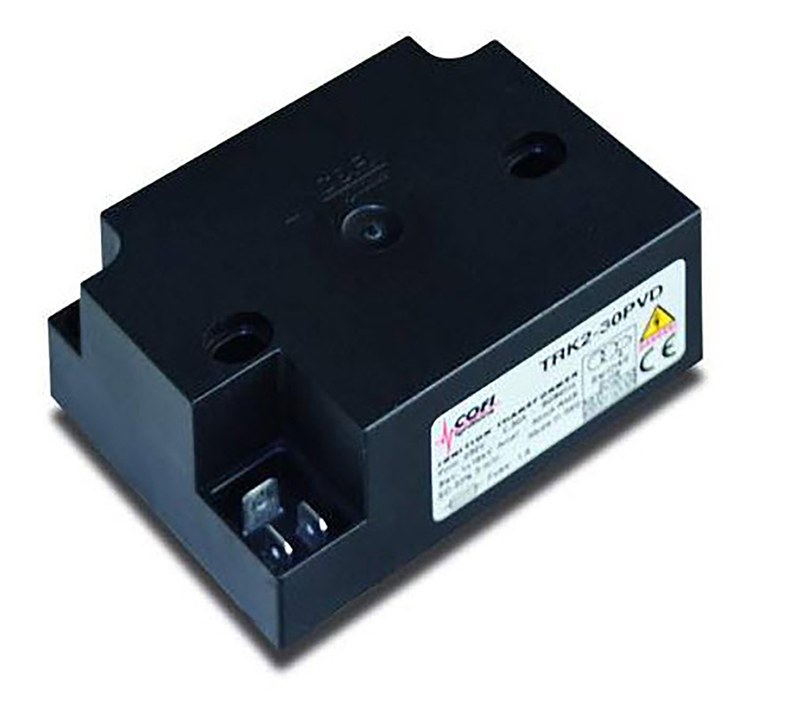

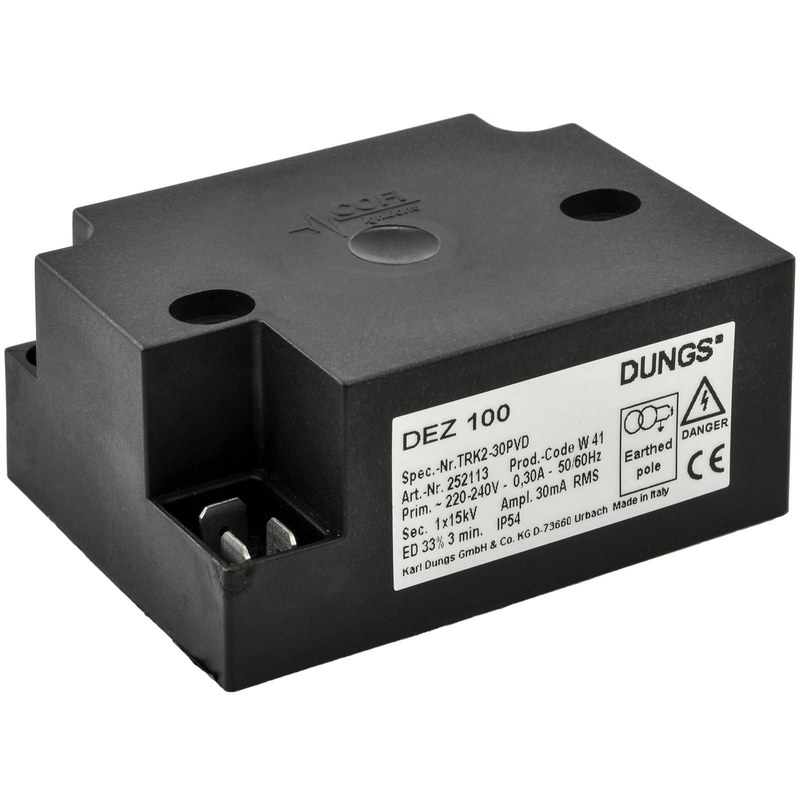

Трансформатор розжига DUNGS DEZ 100 TRK2-30PVD 252113 — высоковольтное искрообразование для газовых горелок
DUNGS DEZ 100 TRK2-30PVD — трансформатор розжига, предназначенный для формирования высоковольтных импульсов, необходимых для воспламенения газовоздушной смеси в горелочных установках. Устройство преобразует сетевое напряжение в напряжение, достаточное для электрического пробоя воздушного промежутка между электродами розжига. Модель имеет артикул 252113 и рассчитана на питание от сети 220–240 В переменного тока. Номинальное выходное напряжение составляет 15 кВ, а выходной ток — 30 мА. Конструкция используется в системах автоматического розжига, где важны воспроизводимость искрового разряда и согласование работы трансформатора с горелочной автоматикой.
Технические характеристики
Основные параметры трансформатора DUNGS DEZ 100 представлены ниже:
- производитель — DUNGS,
- категория — высоковольтный трансформатор розжига,
- модель — DEZ 100,
- исполнение — TRK2-30PVD,
- артикул — 252113,
- первичное напряжение — 220–240 В AC,
- частота питания — 50/60 Гц,
- ток первичной цепи — 0,30 А,
- номинальное вторичное напряжение — 15 кВ,
- число высоковольтных выходов — 1,
- номинальный выходной ток — 30 мА RMS,
- относительная продолжительность включения — 33%,
- максимальная продолжительность одного включения — 3 мин,
- степень защиты корпуса — IP54,
- тип преобразования — электромагнитный,
- назначение — электрический розжиг горючей смеси.
Особенности конструкции
Трансформатор состоит из магнитопровода, первичной и высоковольтной вторичной обмоток, изоляционной системы и защитного корпуса. Разница между числом витков обмоток обеспечивает преобразование входного сетевого напряжения в значительно более высокое выходное. При подаче переменного напряжения через первичную обмотку протекает ток, создающий переменный магнитный поток. Этот поток проходит через магнитопровод и индуцирует электродвижущую силу во вторичной обмотке. Высокое напряжение передается к электроду розжига посредством соответствующего высоковольтного кабеля. Когда напряженность электрического поля между электродами достигает критического значения, происходит пробой воздушного промежутка и возникает искровой разряд. Искра служит источником энергии для первоначального воспламенения подготовленной газовоздушной смеси. После подтверждения устойчивого горения система автоматики отключает трансформатор, поскольку постоянная работа розжига обычно не требуется. Важным элементом конструкции является высоковольтная изоляция. Она должна выдерживать значительные электрические напряжения между витками, обмотками и доступными металлическими деталями. Качество искрообразования зависит не только от трансформатора. Значение имеют расстояние между электродами, состояние их поверхностей, параметры высоковольтного кабеля и положение электрода относительно факела.
Области применения
Трансформатор применяется в оборудовании с электрическим искровым розжигом:
- промышленные газовые горелки,
- котельные установки,
- газовые воздухонагреватели,
- технологические печи,
- теплогенераторы,
- сушильные агрегаты,
- газовые установки термической обработки,
- автоматизированные системы сжигания топлива.
Компания «Олниса» занимается поставками компонентов горелочной автоматики DUNGS, включая трансформатор DEZ 100 TRK2-30PVD 252113. Покупателям предоставляются технические консультации по электрическим параметрам и совместимости исполнений. Компания организует доставку оборудования по всей России.
Преимущества
Практические достоинства устройства:
- формирование высоковольтного разряда для автоматического розжига,
- возможность управления от горелочной автоматики,
- отсутствие механического коммутационного узла внутри преобразователя,
- компактное размещение возле горелочного оборудования,
- использование стандартного сетевого питания,
- защищенное корпусное исполнение,
- возможность применения в повторно-кратковременных циклах.
Таким образом, DUNGS DEZ 100 TRK2-30PVD 252113 — специализированный высоковольтный трансформатор для электрического розжига газовых горелок. Его надежная работа зависит от соблюдения режима включения, состояния электродов и качества высоковольтной изоляции. Компания «Олниса» осуществляет поставки трансформаторов розжига DUNGS и организует доставку промышленного оборудования по России.
