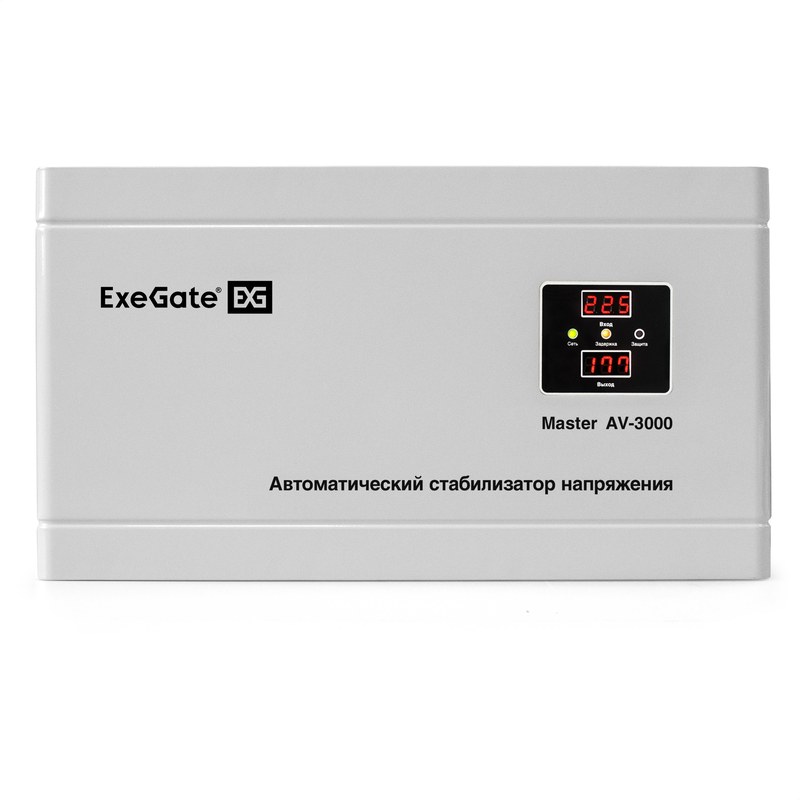

ИБП ExeGate Master AV-3000 — надежная защита подключенных устройств при нестабильной работе электросети

ExeGate Master AV-3000 предназначен для стабилизации напряжения питания электрооборудования от сети переменного тока. Коррекция уменьшает воздействие сетевых колебаний на аппаратуру и риск работы при недопустимом уровне напряжения. Учитывают полную мощность, характер нагрузки, входной диапазон и динамику переключения.

Технические характеристики и расчетные показатели

Ниже перечислены следующие параметры:

• мощностной ориентир по обозначению AV-3000 — 3000 В·А,
• номинальное напряжение сети для примеров — 220 или 230 В переменного тока,
• частота питающей сети для примеров — 50 Гц,
• расчетный ток при 220 В — 13,64 А,
• расчетный ток при 230 В — 13,04 А,
• активная мощность при cos = 1,0 — 3000 Вт,
• активная мощность при cos = 0,8 — 2400 Вт,
• активная мощность при cos = 0,6 — 1800 Вт.

Активные мощности в перечне — результаты вычисления, а не установленные пределы устройства. Реальную нагрузочную способность определяют нагрев силовых компонентов, допустимые перегрузки и паспорт. В нем уточняют входной диапазон, выходную погрешность, КПД и разъемы.

Принцип стабилизации и силовая структура

Стабилизация выполняется изменением соотношения входного и выходного напряжения. В распространенной ступенчатой схеме контроллер измеряет действующее напряжение и коммутирует ответвления автотрансформатора. Такой аппарат не равнозначен ИБП: при исчезновении питания он не обеспечивает автономную работу без отдельного накопителя энергии. Типовой функциональный тракт можно разложить на следующие узлы:

• входная цепь — подвод сетевого напряжения и первичная защита,
• измерительный узел — оценка уровня напряжения относительно заданных порогов,
• блок управления — принятие решения с учетом порога и гистерезиса,
• силовой трансформатор — изменение отношения входного и выходного напряжения,
• коммутационный узел — перевод цепи на соответствующую ступень,
• выходная цепь — распределение энергии между подключенными потребителями.

При релейной схеме обмотки переключаются дискретно: на выходе формируется не неизменное значение 220 В, а напряжение в установленном допуске. Коммутация может сопровождаться переходным процессом. Описана типовая архитектура; фактическую конструкцию AV-3000 устанавливают по документации.

Режимы работы и защитные алгоритмы

Поведение стабилизатора определяется состоянием сети и нагрузкой. В анализе автоматического регулирования обычно различают следующие режимы:

• нормальный — входное напряжение допускает питание нагрузки без существенной коррекции,
• повышающий — коэффициент преобразования увеличивает напряжение на выходе,
• понижающий — коэффициент преобразования уменьшает выходное напряжение,
• защитное отключение — питание нагрузки размыкается при недопустимом отклонении или перегрузке,
• повторный запуск — подача напряжения возобновляется после выполнения условий разрешения.

Этот перечень характеризует общую логику, а не подтверждает оснащение AV-3000 каждым из перечисленных алгоритмов. Гистерезис между порогами отключения U1 и включения U2 уменьшает число повторных переключений при малых колебаниях напряжения.

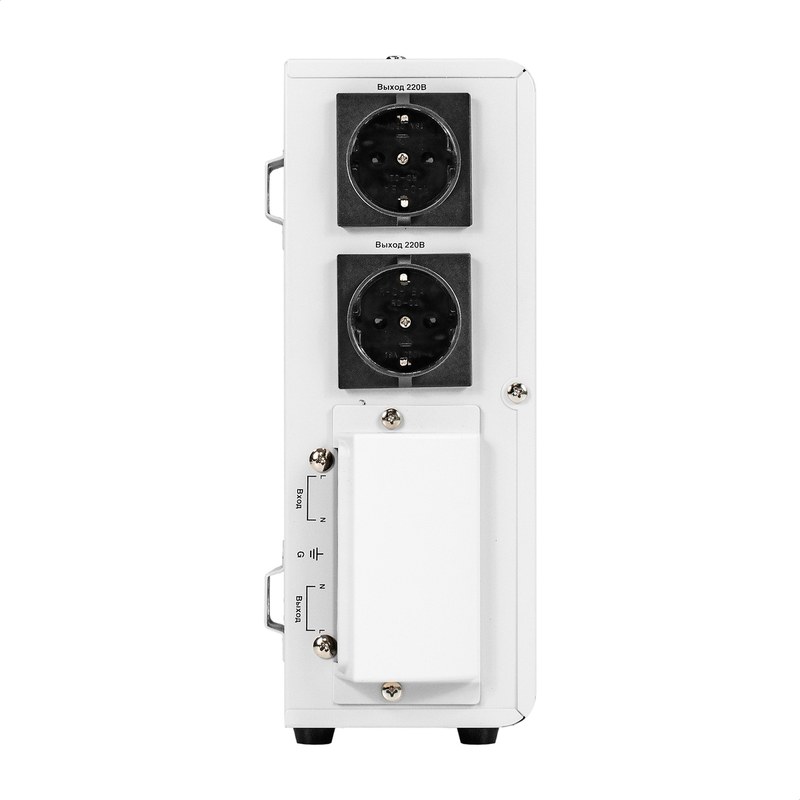

Особенности подключения и нагрузочного режима

Нагрузку рассчитывают в вольт-амперах, учитывая cos потребителей. Например, прибор на 1000 Вт при cos = 0,8 потребляет 1250 В·А; два прибора — 2500 В·А без учета пуска. Для двигателей и компрессоров важны токи включения, многократно превышающие установившиеся. Эксплуатационные ограничения включают следующие условия:

• суммарная полная мощность подключенной аппаратуры не должна превышать паспортного ограничения,
• пусковые токи двигателей необходимо сопоставлять с допустимой кратковременной перегрузкой,
• сечение проводников и защита линии должны соответствовать фактическому рабочему току,
• корпус следует располагать так, чтобы сохранялся отвод тепла,
• при критических потребителях необходим отдельный источник резервного питания.

Входной ток при снижении напряжения может превышать выходной. Передача 2400 Вт при входе 180 В и условном КПД 90 % дает около 14,81 А, если входной коэффициент мощности равен 1. При иной схеме реальный ток изменится.
