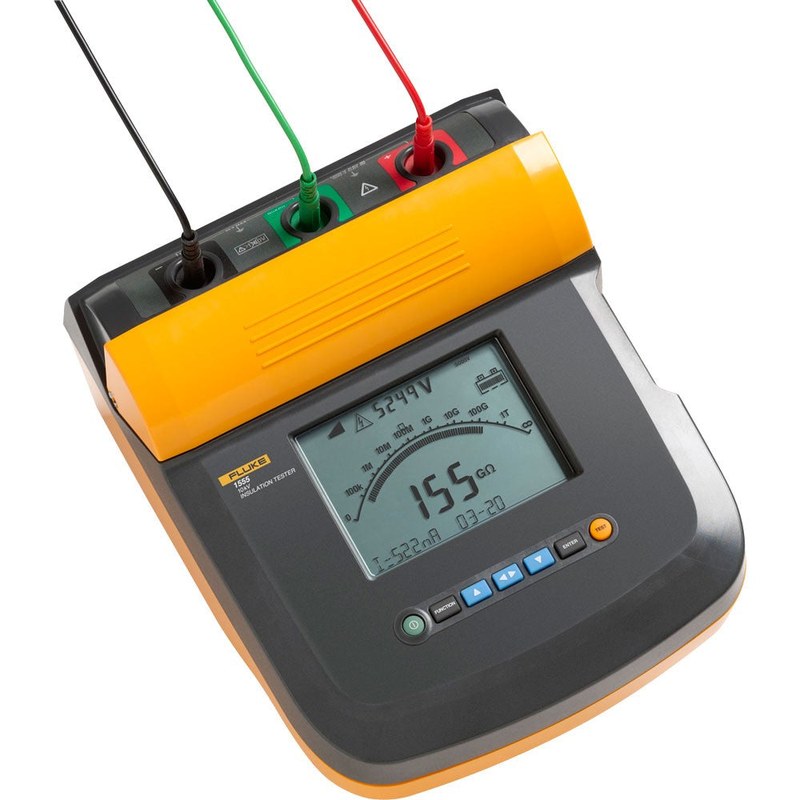

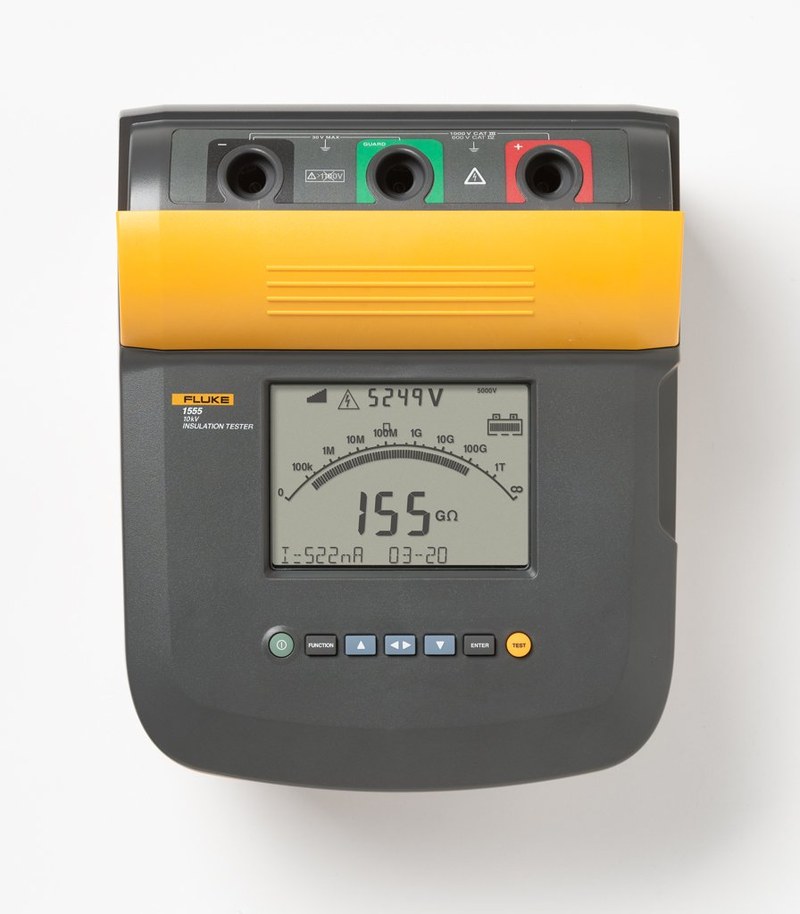

Мегаомметр Fluke 1555 — надежный контроль сопротивления изоляции до 10 кВ

Fluke 1555 представляет собой цифровой измеритель сопротивления изоляции для испытаний машин, силовых кабелей, трансформаторов и распределительных устройств. Прибор подает постоянное высокое напряжение, измеряет ток утечки и отслеживает изменение сопротивления во времени. Испытания проводят на отключенных объектах. На показания влияют температура, влажность, загрязнение, емкость и длительность выдержки; сравнивать результаты следует при сопоставимых условиях.

Технические характеристики

Параметры задают пределы высоковольтных испытаний и требования к безопасному использованию прибора:

• тип прибора — цифровой мегаомметр с формированием постоянного испытательного напряжения,
• номинальные ступени испытания — 250, 500, 1000, 2500, 5000 и 10 000 В,
• верхнее испытательное напряжение — 10 кВ,
• регулирование напряжения — шаг 50 В в диапазоне 250–1000 В и 100 В выше 1000 В,
• верхний предел измерения сопротивления изоляции — 2 ТОм, или 2 × 1012 Ом,
• категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
• сохранение результатов — внутренняя память до 99 измерений,
• индикация — цифровое отображение результатов и параметров испытания,
• источник питания — встроенная перезаряжаемая аккумуляторная батарея,
• диагностические функции — испытание по времени, PI, DAR и плавное повышение напряжения.

При 10 000 В и сопротивлении 1 ТОм ток составляет всего 10 нА. Поэтому чистота контактов, расположение проводов и паразитные токи влияют на достоверность результата. Показания оценивают по устойчивости во времени.

Конструкция и измерительная схема

В состав прибора входят преобразователь напряжения, измерительный тракт, контроллер, дисплей и защитные цепи. Сопротивление рассчитывается как R = U/I, где U — напряжение, I — ток изоляции. При 5000 В и 1 мкА результат равен 5 ГОм. В приборе используются несколько функциональных узлов, работающих согласованно:

• высоковольтный генератор — подает стабилизированное испытательное напряжение на объект,
• измерительный канал — регистрирует ток утечки и рассчитывает сопротивление,
• защитный вывод Guard — отводит часть поверхностного тока в обход измерительного тракта,
• логическая система — задает время испытания и вычисляет диагностические отношения,
• интерфейс индикации — отображает напряжение, сопротивление и этапы процедуры,
• разрядная цепь — обеспечивает снижение остаточного заряда после завершения проверки.

Guard снижает влияние поверхностной утечки на кабельных окончаниях и вводах, но не заменяет очистку изолятора.

Режимы работы и диагностические показатели

При приложении напряжения возникают емкостный, абсорбционный и проводящий токи. Их временная динамика помогает выявлять увлажнение и старение диэлектрика. Для оценки состояния изоляции применяют несколько способов измерения:

• обычное испытание — регистрация сопротивления при выбранном постоянном напряжении,
• испытание с таймером — выдержка заданного интервала для сопоставимых результатов,
• DAR — отношение сопротивления через 60 с к значению через 30 с,
• PI — отношение сопротивления через 10 мин к показанию через 1 мин,
• Ramp — постепенное повышение напряжения для наблюдения за изменением сопротивления и признаками пробоя.

При значениях 2 ГОм через 1 мин и 4 ГОм через 10 мин индекс PI равен 2. Его оценка зависит от типа изоляции; при очень высоком начальном сопротивлении информативность индекса снижается.

Порядок измерений и требования безопасности

Емкость объекта сохраняет опасный заряд после испытания. При 1 мкФ и 10 000 В энергия W = CU2/2 составляет 50 Дж. Испытательную зону ограждают, а прикосновение к цепям исключают до разряда. Измерение сопротивления не заменяет проверку электрической прочности. Напряжение 10 кВ — предел прибора, а не допустимый уровень для любого объекта. Его устанавливают по нормативам для конкретной изоляции. Последовательность работ включает обязательные контрольные действия:

• отключение оборудования от всех источников питания и предотвращение повторного включения,
• проверка отсутствия напряжения исправным средством контроля,
• отсоединение чувствительной электроники, ограничителей перенапряжений и связанных цепей,
• выбор точек подключения с учетом конструкции и допустимого испытательного напряжения,
• присоединение измерительных проводов и при необходимости защитного вывода Guard,
• установка напряжения и длительности процедуры с контролем показаний,
• завершение испытания, ожидание разряда и проверка остаточного напряжения перед касанием,
• фиксация результатов с указанием температуры, влажности и времени выдержки.

У длинных кабелей и обмоток емкостный ток искажает начальные показания. При резком снижении сопротивления испытание прекращают. Напряжение ограничивают допустимым уровнем для конкретного объекта.

Эксплуатационные преимущества

Прибор сочетает измерение высоких сопротивлений с анализом их динамики, упрощая сравнение результатов периодических испытаний. К основным эксплуатационным достоинствам относятся:

• диагностика силовых объектов с применением нескольких уровней испытательного воздействия,
• выявление изменений изоляции по динамике сопротивления, а не только по одной цифре,
• снижение влияния поверхностных токов при корректном использовании Guard,
• документирование измерений во внутренней памяти,
• контроль остаточного заряда и упорядоченное завершение испытания.

Таким образом, Fluke 1555 обеспечивает диагностику изоляции напряжением до 10 кВ. Временные коэффициенты, режим Ramp и вывод Guard расширяют информативность измерений, но выводы зависят от условий испытания. Компания «Олниса» осуществляет поставки Fluke 1555 и промышленного электроизмерительного оборудования для предприятий энергетики и производства. В ассортименте поставляемой «Олниса» техники представлены приборы для контроля электроизоляции.
