Анализатор качества электроэнергии Fluke 1777 — функциональные возможности и преимущества применения
Fluke 1777 представляет собой переносной анализатор параметров трехфазных электрических сетей для оценки качества электроэнергии, диагностики нестабильной работы нагрузок и регистрации нарушений. Он объединяет измерение электрических величин с анализом событий и импульсных процессов. Прибор применяют в сетях с электроприводами, преобразователями частоты и нелинейными нагрузками. Здесь качество энергии зависит от гармоник, несимметрии фаз, колебаний частоты и кратковременных провалов напряжения.
Технические характеристики
Анализатор измеряет параметры установившегося режима и регистрирует события. Основные характеристики:
- тип системы — однофазная, трехфазная трехпроводная или трехфазная четырехпроводная сеть,
- число измерительных каналов — до 4 каналов напряжения и 4 каналов тока,
- номинальная частота исследуемой сети — 50 или 60 Гц,
- диапазон контролируемых напряжений — сети низкого напряжения с измерением до 1000 В,
- категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
- методика оценки качества — IEC 61000-4-30, редакция 3, класс A,
- анализ гармонических составляющих — до 50-го порядка включительно,
- амплитуда регистрируемых переходных импульсов — до 8 кВ,
- частота дискретизации при захвате переходных процессов — до 20 Мвыб/с,
- измеряемые мощности — активная P, реактивная Q, полная S и коэффициент мощности,
- дополнительные показатели — частота, несимметрия, фликер, THD, провалы и перенапряжения.
Диапазон тока зависит от подключенных клещей или гибких датчиков. Уровень 8 кВ относится к импульсам, а не к допустимому длительному напряжению на входе.
Конструкция и измерительные интерфейсы

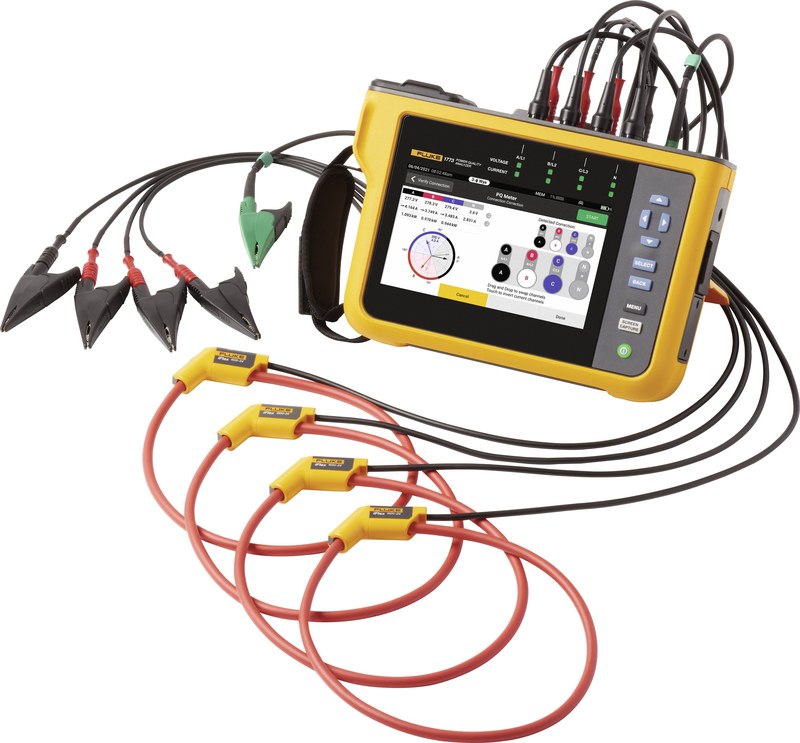

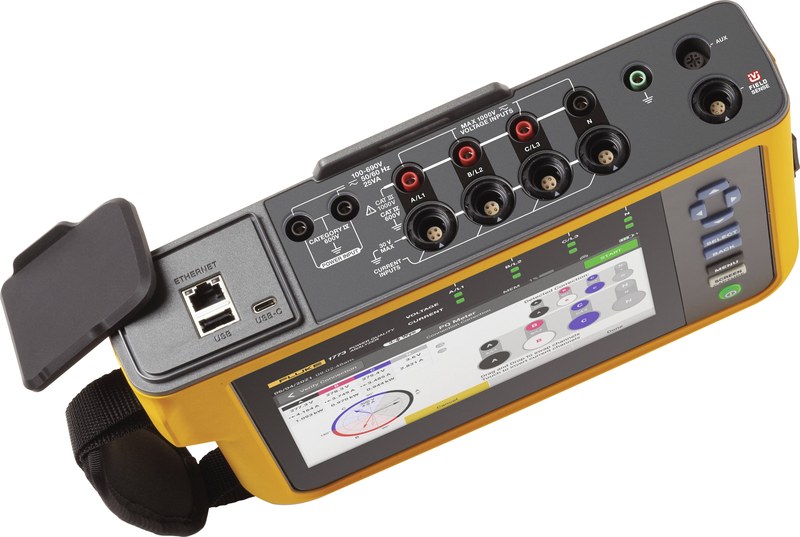

Переносной прибор имеет цветной сенсорный экран для схем подключения, осциллограмм, трендов и событий. Ток определяют внешними датчиками без разрыва силовой цепи, напряжение — измерительными проводами. Функциональная структура включает несколько взаимодействующих узлов:
- входные цепи напряжения с защитой и масштабированием измеряемого сигнала,
- интерфейсы токовых датчиков для преобразования их выходных сигналов,
- аналого-цифровую часть для получения синхронизированных выборок,
- вычислительный модуль для определения мощностей и показателей качества,
- энергонезависимую память для результатов длительных измерений,
- сенсорную панель и средства передачи записанных данных на компьютер.
Перед записью проверяют последовательность фаз и направление датчиков: обратная полярность искажает знак активной мощности. Фазорная диаграмма помогает выявлять ошибки подключения.
Принцип действия и регистрационные режимы
Анализатор выполняет параллельную регистрацию сигналов напряжения и тока, после чего рассчитывает действующие значения, фазовые углы и энергетические характеристики. Для трехфазной симметричной нагрузки активную мощность можно оценить выражением P = √3 · Uл · Iл · cos . Например, при линейном напряжении 400 В, токе 10 А и коэффициенте мощности 0,90 расчетное значение составляет около 6,24 кВт. При несимметрии расчет выполняют отдельно по фазам. При работе применяют несколько взаимодополняющих режимов:
- непрерывное наблюдение — отображение текущих напряжений, токов, частоты и мощностей,
- долговременная регистрация — построение временных трендов для выявления периодических отклонений,
- событийная запись — фиксация провалов, повышений напряжения и прерываний питания,
- гармонический анализ — оценка спектра напряжения и тока, суммарного коэффициента искажений THD,
- осциллографический просмотр — исследование формы сигналов и фазовых сдвигов,
- высокоскоростной захват — регистрация коротких импульсных переходных процессов.
При 20 Мвыб/с шаг дискретизации составляет 50 нс. Это помогает изучать быстрые фронты импульсов; точность их амплитуды зависит также от полосы входного тракта и подключения.
Анализ качества и интерпретация данных
Провалы и повышения напряжения фиксируются по уровню, времени начала и длительности. Данные сопоставляют с пусками двигателей, коммутациями и изменениями нагрузки. Для сетей с нелинейными потребителями особое внимание уделяют гармоникам, вызывающим дополнительный нагрев проводников, трансформаторов и электродвигателей. Коэффициент THD характеризует отношение совокупности высших гармоник к основной составляющей. Например, THD напряжения 5 % свидетельствует о заметном искажении синусоиды, но сам по себе не устанавливает источник нарушения. Для диагностического вывода необходимо сопоставить спектры тока и напряжения, фазную нагрузку, последовательность событий и режим работы оборудования. Показатели фликера используют при анализе воспринимаемых колебаний освещения, а несимметрию — при оценке различий фазных напряжений. При длительных наблюдениях важна привязка показателей к единой шкале времени. Усредненные уровни характеризуют общий режим сети, тогда как записи событий сохраняют последовательность изменений. Сопоставление массивов помогает установить, сопровождался ли провал ростом тока, изменением коэффициента мощности или появлением высокочастотного импульса. Это особенно важно при обследовании установок с циклической нагрузкой.
Таким образом, Fluke 1777 предназначен для инструментального исследования качества энергии в распределительных сетях и технологических установках. Измерение установившихся параметров, анализ гармоник и регистрация импульсных событий формируют целостную картину электрического режима. Компания «Олниса» поставляет Fluke 1777 и другое промышленное электроизмерительное оборудование для предприятий и технических организаций. Поставка через «Олниса» позволяет включать современные анализаторы качества электроэнергии в материально-техническое оснащение производственных объектов.
