Электрический тестер Fluke T6-600 — точность измерений и безопасность при работе с электрооборудованием

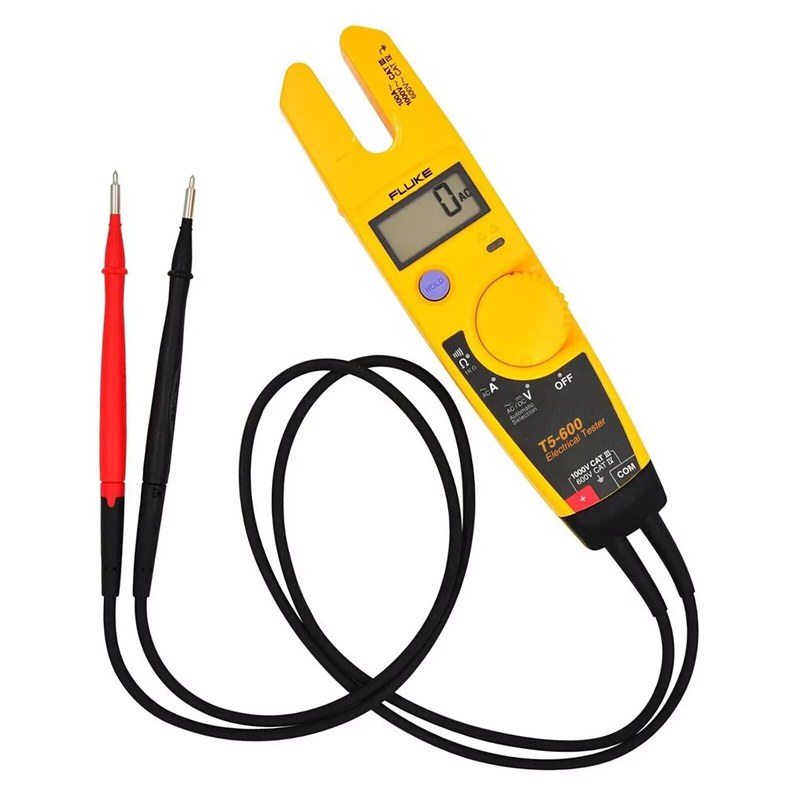

Fluke T6-600 представляет собой переносной тестер для диагностики цепей переменного и постоянного тока. Его отличительная особенность — открытая измерительная вилка FieldSense, позволяющая определять переменное напряжение и ток на отдельном проводнике без прикосновения металлических щупов к жиле. Это упрощает проверку щитов и электроприводов. Прибор объединяет функции измерителя напряжения, амперметра переменного тока и омметра. Он применяется в сетях 230/400 В частотой 50 Гц. При этом технология FieldSense не заменяет контактные измерения: подключение зависит от величины.

Технические характеристики

Диапазоны и конструктивные параметры задают область применения Fluke T6-600. Вилка и щупы используют разные способы регистрации сигнала:

• переменное напряжение — до 600 В при измерении FieldSense или контактными щупами,
• постоянное напряжение — до 600 В при контактном подключении,
• переменный ток — до 200 А при размещении отдельного проводника в вилке,
• электрическое сопротивление — до 2000 Ом в обесточенной цепи,
• ширина раскрытия измерительной вилки — 17,8 мм,
• категория электрической безопасности — CAT III 600 В,
• питание — 2 батареи AA по 1,5 В,
• измеряемые величины — напряжение, переменный ток и сопротивление,
• индикация — цифровой дисплей с отображением результата.

Пределы диапазонов нельзя считать допустимой длительной нагрузкой цепи. Погрешность зависит от режима и положения провода. Точность уточняют по документации изготовителя.

Конструкция и измерительные узлы

Компоновка рассчитана на последовательные проверки одним прибором:

• измерительная вилка — регистрирует электрическое и магнитное поля вокруг проводника,
• электронный тракт — преобразует сигналы датчиков в цифровой результат,
• гнезда для щупов — служат для контактного измерения напряжения и сопротивления,
• переключатель — устанавливает необходимую измерительную функцию,
• дисплей — выводит результат и служебные обозначения,
• изолированный корпус — отделяет руку оператора от измерительных элементов,
• батарейный отсек — обеспечивает автономное питание электроники.

Раскрытие 17,8 мм ограничивает наружный диаметр провода с изоляцией. В вилку вводят одну жилу: магнитные поля прямого и обратного токов в общем кабеле могут взаимно компенсироваться.

Принцип действия FieldSense

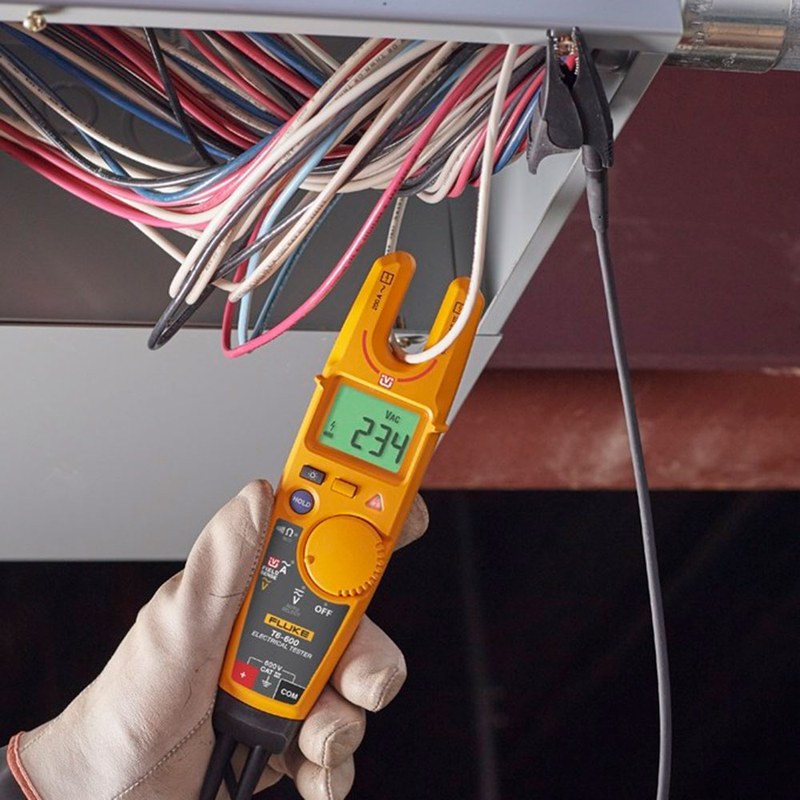

FieldSense использует электрическую связь с проводником и регистрацию магнитного поля переменного тока. Измерение возможно без снятия изоляции и без разрыва силовой цепи. Для измерения напряжения требуется опорный потенциал. При измерении напряжения необходима связь прибора с землей. Обычно она формируется через предусмотренную контактную поверхность и тело оператора; при определенных условиях используется заземляющий провод по инструкции изготовителя. Перчатки и схема сети могут влиять на показания. Если правильную опорную связь обеспечить нельзя, применяют контактное измерение. Переменный ток определяется по магнитному полю единственного проводника, расположенного в зоне вилки. На результат влияет положение жилы. Постоянный ток вилкой Fluke T6-600 не измеряется: предел 200 А относится только к переменному току.

Режимы измерений

Порядок измерения зависит от наличия напряжения на проверяемом участке. Перед работой определяют тип сигнала и категорию сети:

• FieldSense ACV — измерение переменного напряжения без касания токоведущей жилы щупами,
• FieldSense ACA — контроль переменного тока без отключения нагрузки,
• контактный ACV — измерение напряжения между двумя точками цепи,
• контактный DCV — измерение постоянного напряжения с учетом полярности,
• режим сопротивления — проверка обесточенного участка после разряда накопителей энергии.

Совмещение измерительной вилки и контактных щупов упрощает контроль объектов с разной доступностью проводников. Польза выражается в сокращении подготовительных операций. контроль тока без размыкания работающей цепи, измерение через изоляцию без зачистки жилы, удобная последовательная проверка отходящих линий, снижение количества подключений к открытым контактам, совмещение нескольких измерительных функций в одном корпусе.

Таким образом, Fluke T6-600 применяется для оперативного контроля напряжения, переменного тока и сопротивления. FieldSense расширяет возможности измерений на изолированных проводниках, но требует корректной установки датчика и соблюдения правил опорного соединения. Для постоянного напряжения и сопротивления нужны щупы. Компания «Олниса» осуществляет поставки Fluke T6-600 и другого промышленного электроизмерительного оборудования. Ассортимент поставляемой продукции включает измерительную технику Fluke для производственных и инфраструктурных объектов. «Олниса» поставляет оборудование для предприятий промышленности и энергетики.
