Кабельный трассоискатель Fluke Networks Pro3000 — функциональные возможности и области применения

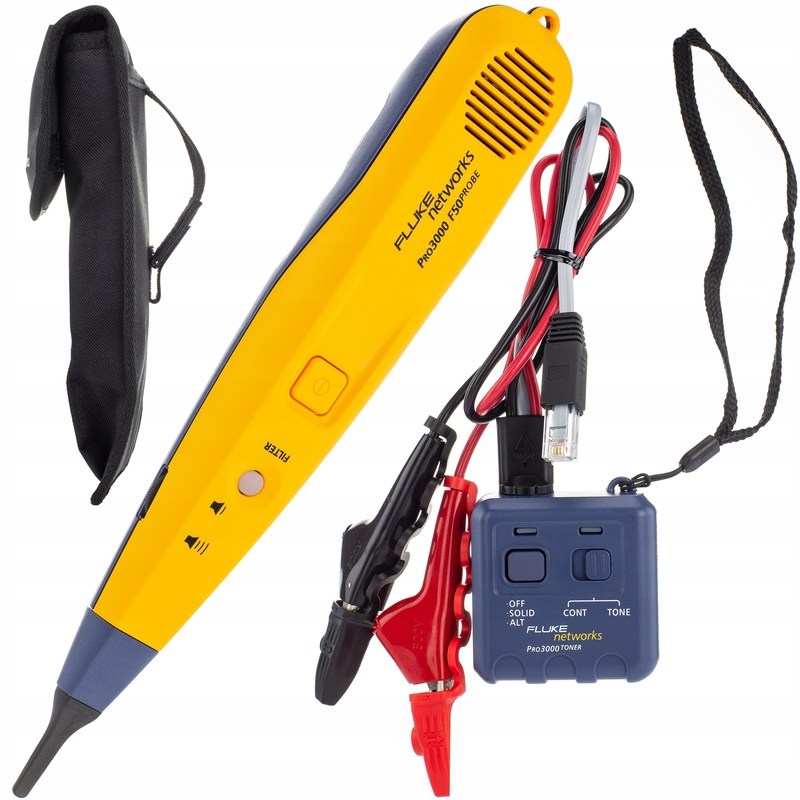

Fluke Networks Pro3000 представляет собой систему поиска проводников, состоящую из генератора тонального сигнала и индуктивного щупа. Комплект предназначен для диагностики медных линий связи, телефонных пар, слаботочных цепей управления и кабельных жгутов.

Технические характеристики

Комплект относится к аналоговым трассоискателям. Основные параметры определяют порядок проверки:

• состав системы — генератор Pro3000 и индуктивный приемный щуп Pro3000,
• питание генератора — автономный источник постоянного напряжения 9 В,
• питание приемного щупа — автономная батарея напряжением 9 В,
• число вариантов идентификационного сигнала SmartTone — 5,
• заявленная предельная дальность распространения тона по подходящей линии — до 16 км, или приблизительно 10 миль,
• способ обнаружения проводника — бесконтактная индуктивная регистрация переменного поля,
• способ подключения генератора — контактные зажимы к проводникам или модульное подключение к совместимому гнезду,
• основная индикация приемника — звуковое воспроизведение принятого тонального сигнала,
• регулировка чувствительности — изменение уровня усиления и громкости приемника,
• условие безопасного подключения — отсутствие опасного внешнего напряжения на тестируемой паре.

Конструкция и назначение узлов

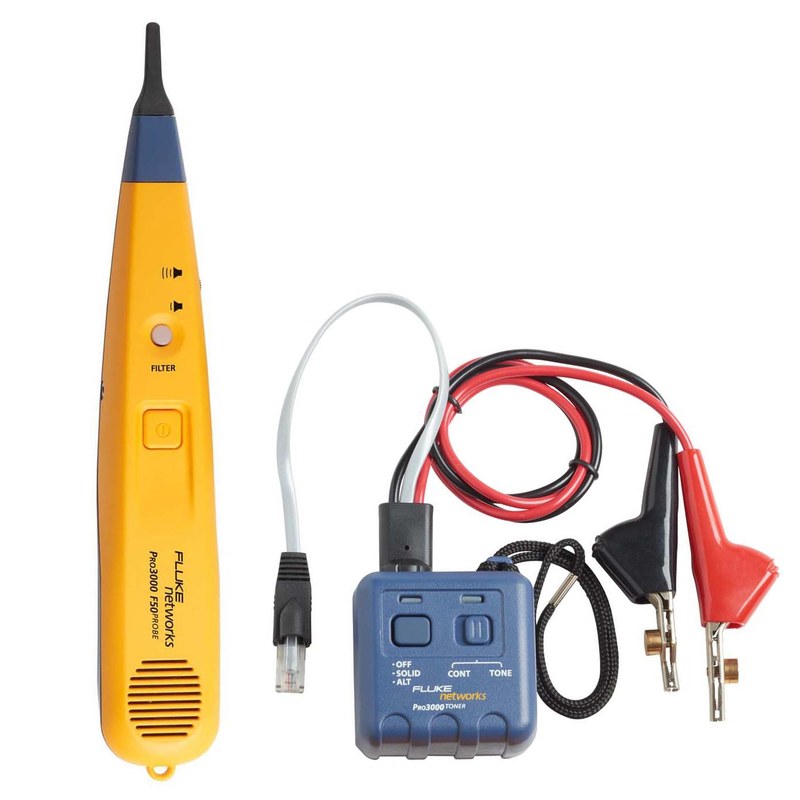

Передающий и приемный узлы разделены. Генератор подключают у начала линии, щуп используют в распределительных точках:

• генератор — электронный формирователь переменного поискового сигнала с органами управления,
• контактные провода — средство подачи тона непосредственно на выбранную пару жил,
• модульный разъем — интерфейс подключения к совместимой телекоммуникационной линии,
• приемный щуп — корпус с чувствительным наконечником для локализации поля проводника,
• усилитель и динамик — преобразование слабого наведенного сигнала в различимый звуковой отклик,
• регулятор приемника — оперативное изменение чувствительности при приближении к нужной паре,
• батарейные отсеки — автономное питание двух устройств без внешнего сетевого адаптера.

Щуп подносят к изоляции, не вскрывая оболочку жил. Громкость отражает интенсивность принятого поля, но не измеряет расстояние: результат зависит от ориентации наконечника и соседних проводников.

Принцип работы и идентификация пары

Переменный тестовый ток создает электромагнитное поле. Чувствительный элемент щупа преобразует наведенный сигнал в электрическое напряжение, усилитель направляет его на динамик. При приближении к активной жиле громкость обычно растет. До подключения проверяют отсутствие опасного напряжения и отключают чувствительную аппаратуру. Генератор присоединяют к жилам, включают тон и последовательно обследуют группы кабелей. Вблизи предполагаемого окончания уменьшают чувствительность щупа для отделения целевой пары от соседних. При замыкании идентифицируемых жил SmartTone меняет рисунок тона. Пять различимых звучаний позволяют отличить подключенную пару от соседней, на которую наведен сигнал. Это признак идентичности пары, а не измерение сопротивления.

Режимы и диагностические операции

Pro3000 используют для поиска физических соединений. Основные операции включают:

• тональная трассировка — прослеживание пути кабеля по распределительным коробкам и шкафам,
• поиск оконечной пары — определение нужных жил на кроссовом поле или плинте,
• подтверждение SmartTone — изменение звукового рисунка при замыкании исследуемой пары,
• локализация ответвлений — последовательное сравнение интенсивности сигнала на участках сети,
• предварительная проверка соединения — оценка целостности участка при использовании предусмотренной генератором функции контроля,
• работа при наводках — уменьшение усиления щупа для более точного выделения линии.

Тональная идентификация не заменяет омметр, рефлектометр и анализатор кабельной категории. Наличие тона не подтверждает категорию 5e или 6 и не указывает расстояние до обрыва.

Таким образом, Fluke Networks Pro3000 предназначен для трассировки слаботочных кабелей. Тональная инжекция, индуктивный прием и SmartTone помогают различать пары, но не заменяют количественные электрические измерения. Компания «Олниса» осуществляет поставки Fluke Networks Pro3000 и промышленного оборудования для инфраструктуры предприятий. В поставках представлены средства контроля инженерных и телекоммуникационных линий. «Олниса» поставляет оборудование для производственных, технических и инфраструктурных объектов.
