Диагностика оборудования с мультиметром Fluke 83V
Fluke 83V — цифровой мультиметр для измерений в низковольтных электрических цепях и поиска неисправностей оборудования. Прибор показывает постоянное и переменное напряжение, ток, сопротивление и частоту, а также позволяет проверять целостность соединений и полупроводниковые компоненты. Такие измерения помогают оценивать состояние цепей управления, электроприводов, источников питания и других узлов промышленного оборудования. Ключевая особенность измерительной схемы — функция True RMS, то есть вычисление истинного среднеквадратичного значения переменного сигнала. Она позволяет точнее оценивать напряжение и ток несинусоидальной формы, которые встречаются, например, при работе электронных преобразователей. Для измерений важно учитывать выбранный режим, предел и категорию перенапряжения: эти параметры определяют как интерпретацию показаний, так и допустимые условия подключения.
Конструкция и принцип работы

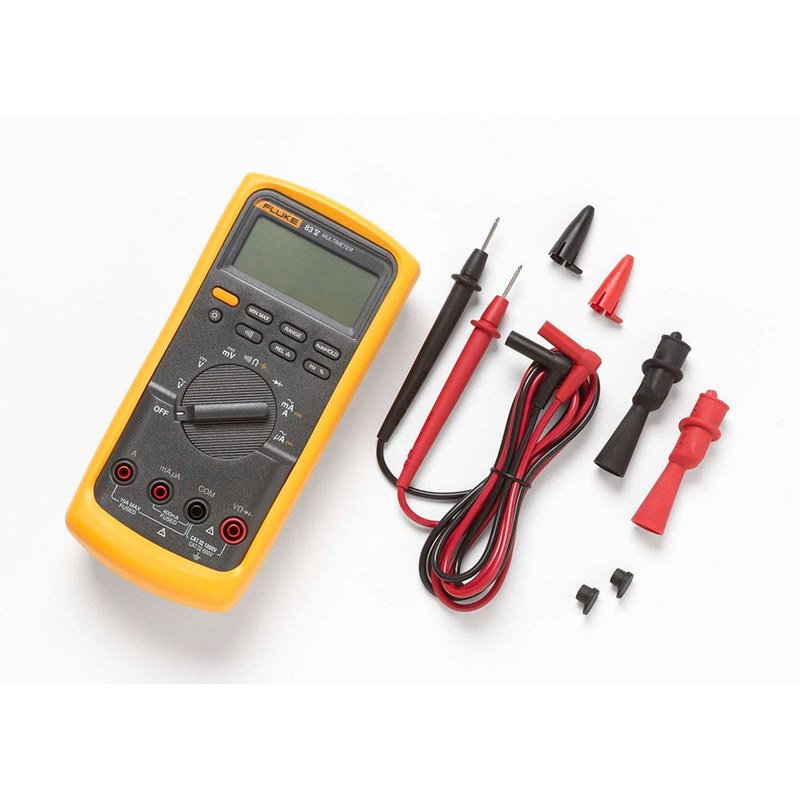

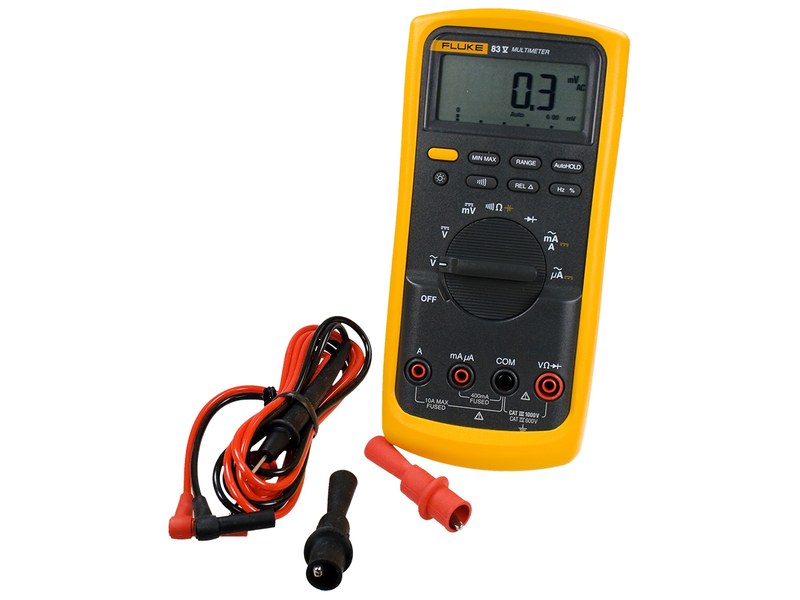

Измерительная часть Fluke 83V преобразует входной электрический сигнал в цифровое значение, которое отображается на экране. В режиме постоянного напряжения прибор определяет полярность и величину разности потенциалов между щупами. При измерении переменного напряжения True RMS-обработка учитывает форму сигнала в пределах заявленных характеристик мультиметра. Для измерения тока прибор включают последовательно в исследуемую цепь, а для измерения напряжения — параллельно участку цепи. На передней панели расположены поворотный переключатель режимов, дисплей и гнёзда для измерительных проводов. Отдельный вход mA/мкА предназначен для измерения малых токов, а вход 10 A — для более высоких значений. Чёрный провод подключают к гнезду COM, красный — к гнезду, соответствующему выбранной функции. Перед переходом от измерения тока к измерению напряжения красный провод необходимо переставить в соответствующее гнездо. Корпус рассчитан на повседневную эксплуатацию в рабочих условиях. Защитная конструкция снижает риск повреждения прибора при случайном ударе, однако не отменяет необходимости соблюдать правила электробезопасности и ограничения, установленные для входов. Мультиметр оснащён защитой входных цепей, звуковой сигнализацией при проверке непрерывности и автоматическим выбором диапазона в предусмотренных режимах.
Технические характеристики
Ниже приведены основные параметры Fluke 83V. Фактическая точность зависит от режима, диапазона, частоты сигнала, температуры и состояния измерительных проводов; при работе с конкретным экземпляром следует учитывать маркировку и документацию к нему. Основные измерительные возможности и параметры представлены в следующем перечне:
- тип прибора — цифровой мультиметр с ручным выбором функции и автоматическим выбором диапазона в поддерживаемых режимах,
- максимальное отображаемое значение — 6000 отсчётов,
- измерение постоянного напряжения — до 1000 В,
- базовая точность измерения постоянного напряжения — около ±0,1 % показания,
- измерение переменного напряжения — до 1000 В, True RMS,
- базовая точность измерения переменного напряжения — около ±0,5 % показания в рабочей полосе частот,
- измерение постоянного и переменного тока — до 10 А через отдельное входное гнездо,
- измерение малых токов — через вход mA/мкА, с пределом до 400 мА,
- измерение сопротивления — до 50 МОм,
- измерение частоты — до 200 кГц,
- проверка электрической непрерывности — звуковая индикация при низком сопротивлении цепи,
- проверка диодов — отображение прямого падения напряжения,
- измерение ёмкости — до 10 000 мкФ,
- категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
- питание — батарея 9 В,
- автоматическое отключение — предусмотрено для снижения расхода заряда при бездействии,
- рабочая температура — от −20 до +55 C,
- температура хранения — от −40 до +60 C,
- относительная влажность — до 90 % при температуре до 35 C, с уменьшением допустимого значения при повышении температуры,
- масса — приблизительно 355 г,
- габариты — около 203 × 100 × 50 мм.
Режимы измерения и порядок подключения
Выбор функции определяет способ включения мультиметра и пределы, в которых следует интерпретировать результат. Перед подключением щупов необходимо проверить целостность изоляции проводов, состояние корпуса и правильность установки красного провода. При измерении постоянного напряжения щупы подключают параллельно участку цепи с соблюдением полярности. На экране отображается знак «минус», если красный щуп имеет более низкий потенциал, чем чёрный. В режиме переменного напряжения полярность не задаётся; измерение True RMS помогает оценивать эффективное значение сигнала при допустимых для прибора форме и частоте.
Измерение тока требует разрыва цепи: мультиметр подключают последовательно, чтобы весь ток проходил через измерительный вход. Начинать измерение следует с входа и предела, рассчитанных на ожидаемое значение. Превышение допустимого тока или неправильное подключение в режиме амперметра способно вызвать перегрев и повреждение прибора. Для токов выше 400 мА используется отдельный вход 10 A; продолжительность измерения на этом входе должна соответствовать ограничениям, указанным для прибора. Измерение сопротивления, ёмкости, проверку диодов и непрерывности выполняют только на обесточенной цепи. Остаточный заряд конденсаторов может повлиять на показания и повредить входную защиту. При проверке непрерывности звуковой сигнал позволяет быстро обнаружить замкнутый путь, а при тестировании диода дисплей показывает падение напряжения в прямом направлении. Эти режимы полезны для первичной диагностики проводников и отдельных компонентов, но сами по себе не заменяют проверку узла под рабочей нагрузкой.
Практическое применение
Мультиметр применяют для диагностики цепей питания и управления, контроля напряжения на клеммах, проверки предохранителей и оценки целостности проводников. Измерение частоты помогает анализировать периодические сигналы, а режим True RMS — сопоставлять эффективные значения переменного напряжения и тока в цепях с искажённой формой волны. Результаты следует интерпретировать с учётом диапазона частот и погрешности: показания прибора не являются самостоятельным заключением о техническом состоянии оборудования. Для повышения достоверности измерений щупы подключают к чистым контактным площадкам, избегают касания оголённых частей и выбирают режим до соединения с цепью. При измерениях в распределительных установках учитывают категорию перенапряжения CAT III или CAT IV и соответствующее предельное напряжение. Категория определяет условия применения, но не означает, что допустимо работать с открытыми токоведущими частями без необходимых мер защиты.
Таким образом, Fluke 83V объединяет основные режимы мультиметра с измерением True RMS, проверкой непрерывности и диагностикой диодов. Набор функций позволяет исследовать электрические цепи и оценивать параметры сигналов в пределах характеристик прибора. При соблюдении правил подключения и требований электробезопасности его показания служат практической основой для технической диагностики. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. Поставка Fluke 83V позволяет предприятиям пополнять оснащение средствами электрических измерений для контроля и обслуживания оборудования. «Олниса» предлагает промышленным заказчикам поставку приборов, востребованных для работы с электрическими системами.
