Проверка кабельных трасс с анализатором Fluke DSX2-5000 INT
Fluke Networks DSX2-5000 INT — комплект из семейства DSX CableAnalyzer для сертификации структурированных систем на витой паре. Анализатор проверяет электрические параметры линии и сравнивает их с пределами выбранного стандарта. Частотный диапазон до 500 МГц охватывает требования к кабельным системам вплоть до Cat 6A и Class EA. Два измерительных блока подключаются с противоположных концов тестируемого сегмента, проводят согласованный цикл испытаний и сохраняют результат с идентификатором линии. Обозначение INT относится к международной комплектации; состав аксессуаров зависит от поставки, поэтому ниже описаны функции измерительной платформы, а не перечень конкретного набора.
Технические характеристики
Конфигурация теста задаётся до измерения: указываются нормативный профиль, тип кабеля и схема подключения. Результат рассчитывается относительно выбранного предела, поэтому для корректной сертификации настройки должны соответствовать реальному сегменту. При повторяемых испытаниях важно сохранять те же пределы, адаптеры и схему измерения: это обеспечивает сопоставимость результатов разных линий и повторных проверок. Параметры включают в себя:
- верхняя частота измерений — 500 МГц,
- категории кабельных систем — в том числе Cat 5e, Cat 6 и Cat 6A,
- поддерживаемый класс по ISO/IEC — до Class EA,
- схемы сертификации — Permanent Link и Channel,
- архитектура системы — основной и удалённый измерительные блоки,
- результат автоматической проверки — PASS или FAIL по выбранному пределу,
- передача и обработка результатов — сохранение в проекте и экспорт через LinkWare PC.
Конструкция и измерительная схема

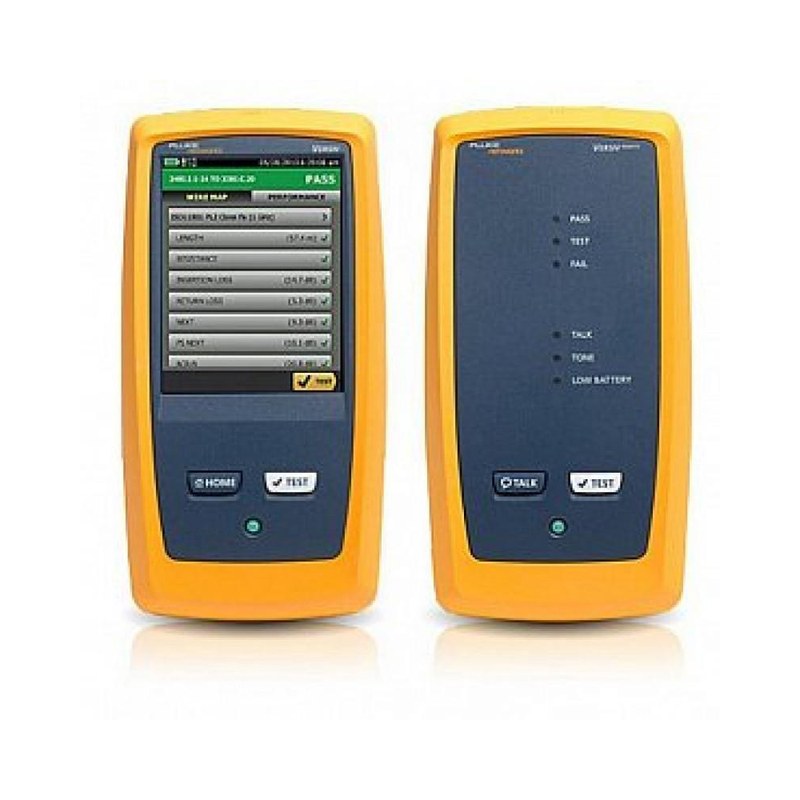

Комплекс включает основной тестер Versiv с модулем DSX2-5000 и удалённый блок Smart Remote. Измерительные адаптеры определяют границы проверяемого участка и должны соответствовать выбранной схеме. В Permanent Link испытывается стационарная часть кабельной системы с оконечными соединителями, без пользовательских коммутационных шнуров. Channel включает полный тракт с патч-кордами, поэтому результаты этих режимов характеризуют разные объекты и не должны сравниваться без учёта конфигурации. Основной блок задаёт профиль, запускает цикл и отображает графики на сенсорном экране; удалённый блок синхронно измеряет с противоположного конца. Результаты сохраняются в проекте вместе с идентификатором кабеля. Перед тестированием проверяют адаптеры и схему: ошибка настройки меняет границы измеряемого участка.
Принцип работы и измеряемые параметры
Прибор подаёт тестовые сигналы с изменяемой частотой, регистрирует отклик кабельной линии и вычисляет электрические характеристики пар. Полученные кривые сопоставляются с пределом выбранной категории или класса. Результат PASS означает, что все проверенные показатели укладываются в пределы; FAIL указывает на нарушение хотя бы одного критерия. В отчёте доступны значения по парам, графики частотной зависимости и запас до предела. Основные измеряемые параметры характеризуют потери сигнала, отражения, взаимные помехи и временные свойства линии:
- затухание вставки (Insertion Loss), показывающее уменьшение уровня сигнала при прохождении по кабелю,
- возвратные потери (Return Loss), отражающие неоднородность волнового сопротивления и возврат энергии к передатчику,
- перекрёстные помехи ближнего конца NEXT и суммарные PSNEXT между парами,
- ACR-F и PS ACR-F, характеризующие запас полезного сигнала относительно помех на дальнем конце,
- сопротивление постоянному току и разбаланс сопротивления проводников,
- длина проводников, задержка распространения и разность задержек между парами,

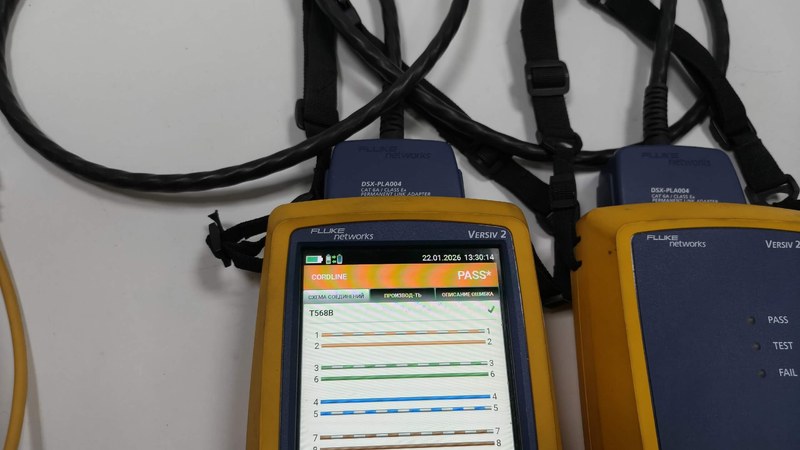

- карта соединений для выявления обрывов, коротких замыканий и перепутанных жил.
Совместная оценка параметров важна: корректная карта соединений не подтверждает качество передачи на высоких частотах. Худшее значение и его частотный график помогают определить характер отклонения.
Режимы испытаний и диагностические функции
Перед циклом задают проект, стандарт, предел, схему и идентификатор кабеля. После подключения блоков запускается автоматическое измерение набора параметров с сохранением результата. Основные режимы и функции включают:
- сертификацию стационарной линии Permanent Link,
- сертификацию канала Channel с коммутационными шнурами,
- испытания по выбранным пределам стандартов TIA и ISO/IEC,
- автоматическое измерение полного набора параметров передачи,
- проверку карты соединений и физических дефектов жил,
- просмотр графиков, запаса до предела и худшего значения,
- сохранение данных в проекте для формирования отчётности,
- измерение Alien Crosstalk при наличии соответствующей конфигурации и процедуры.
Alien Crosstalk — влияние соседних кабелей на проверяемый канал. Для его оценки требуется процедура измерений на нескольких сегментах; одиночный тест канала не заменяет такую проверку. Методика зависит от выбранного стандарта и конфигурации.
Таким образом, Fluke Networks DSX2-5000 INT сертифицирует медные линии до 500 МГц в схемах Permanent Link и Channel. При интерпретации учитывают предел, адаптеры и границы участка. Компания «Олниса» поставляет промышленное оборудование для технического оснащения предприятий и инфраструктурных объектов. В ассортименте компании представлены измерительные приборы и оборудование для промышленного применения. «Олниса» осуществляет поставку Fluke DSX2-5000 INT для сертификации медных кабельных систем и контроля линий связи.
