Трехфазный анализатор Fluke 435 — эффективный контроль стабильности электрических сетей
Fluke 435 — переносной анализатор качества электроэнергии для регистрации напряжения, тока и нарушений в сетях. Его применяют на промышленных объектах, в цепях электроприводов и при нелинейной нагрузке. Синхронный контроль каналов связывает отклонения с режимами нагрузки. В отличие от мультиметра анализатор регистрирует не только установившиеся значения, но и провалы, перенапряжения, прерывания питания и искажения формы волны. Данные помогают изучать отключения автоматики, перегрев нейтрали и сбои преобразователей. Рассматривается Fluke 435 первого поколения, а не модификация 435-II: спецификации этих приборов различаются.
Технические характеристики
Параметры зависят от схемы включения и токовых датчиков. Основные параметры устройства представлены ниже:
- измеряемые системы — однофазные и трехфазные сети с нейтралью или без нее,
- измерительные входы — 4 канала напряжения и 4 канала тока,
- напряжение на входе — до 1000 В переменного тока,
- основная частота сети — 50 или 60 Гц,
- анализ гармоник — с 1-й по 50-ю составляющую,
- период основной гармоники — 20 мс при 50 Гц и 16,67 мс при 60 Гц,
- измерение тока — с использованием внешних клещей; диапазон зависит от датчика,
- электрическая мощность — активная P, реактивная Q, полная S,
- дополнительные величины — коэффициент мощности, частота, несимметрия фаз,
- показатели фликера — кратковременный Pst и длительный Plt,
- стандартизированная оценка качества — класс A по IEC 61000-4-30.
Граница 1000 В не означает допустимости подключения в любой точке электроустановки: необходим учет категории безопасности измерительной цепи. Предельный ток зависит от примененных клещей.
Измерительные режимы
Режимы Fluke 435 предназначены для наблюдения текущих параметров, анализа спектра и фиксации нарушений. Они охватывают следующие процессы:
- Scope — осциллограммы напряжения и тока, выявление импульсов и деформаций формы волны,
- Volts/Amps/Hertz — действующие значения фазных параметров и частоты,
- Dips & Swells — провалы, повышения и прерывания питающего напряжения,
- Harmonics — спектр гармоник и общий коэффициент искажения THD,
- Power & Energy — мощность, энергия и коэффициент мощности,
- Flicker — повторяющиеся колебания напряжения, влияющие на освещение,
- Unbalance — несимметрия фаз и составляющие последовательностей,
- Transients — кратковременные переходные процессы при коммутации,
- Monitor — обобщенный контроль качества с индикацией отклонений,
- Logger — длительная запись параметров и построение временных трендов.
Границы регистрации настраивают относительно номинального напряжения. Провал определяется снижением действующего значения ниже установленного порога, а прерывание — достижением более низкого уровня. Временная метка связывает событие с пуском двигателя или коммутацией.
Принципы измерения и расчета
Работа анализатора основана на преобразовании аналоговых сигналов в цифровые отсчеты. По ним рассчитываются действующие значения, фазовые соотношения и спектральные составляющие. В синусоидальной цепи активная мощность равна P = U·I·cos. При искаженной форме волны корректный расчет выполняется по мгновенным значениям напряжения и тока с учетом высших гармоник. Коэффициент THD отражает отношение среднеквадратичной суммы высших гармоник к амплитуде основной составляющей. Если эта сумма равна 10 В, а основная гармоника — 230 В, THD составляет около 4,35 %. Показатель выявляет влияние выпрямителей, инверторов и импульсных источников питания. Несимметрию оценивают по компонентам прямой, обратной и нулевой последовательностей. Применение методов IEC 61000-4-30 повышает сопоставимость результатов измерений. Показатель Pst рассчитывается для 10-минутного интервала; Plt объединяет 12 последовательных значений Pst, охватывая 2 часа наблюдения. Это позволяет различать локальные и длительно действующие колебания нагрузки.
Конструкция и эксплуатация

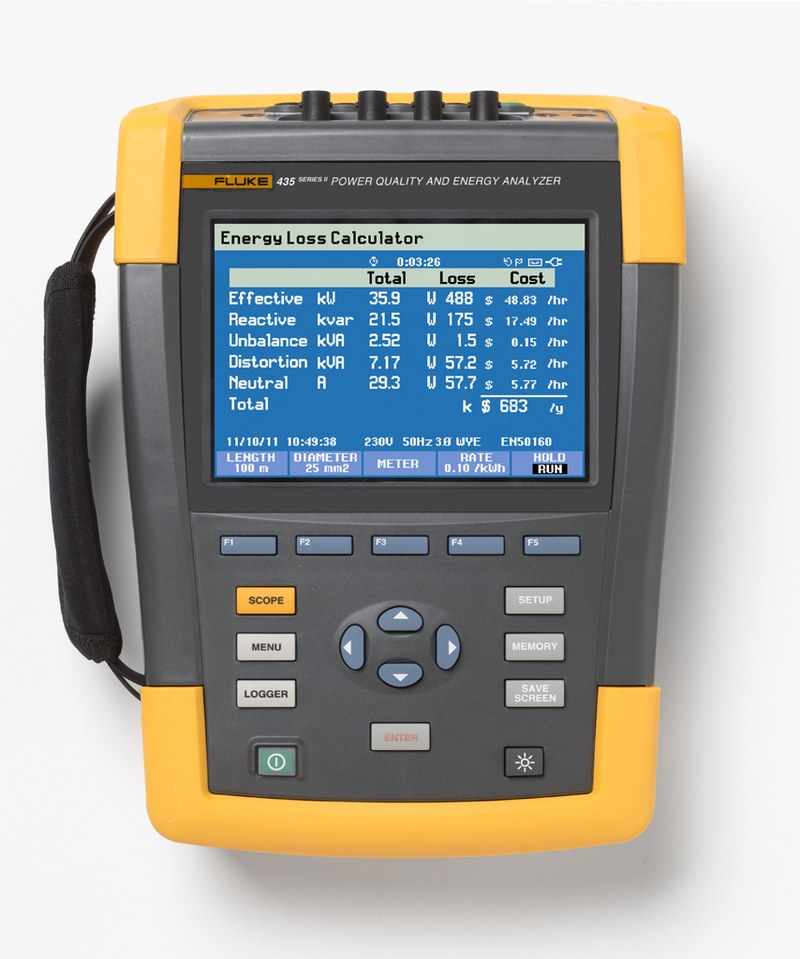

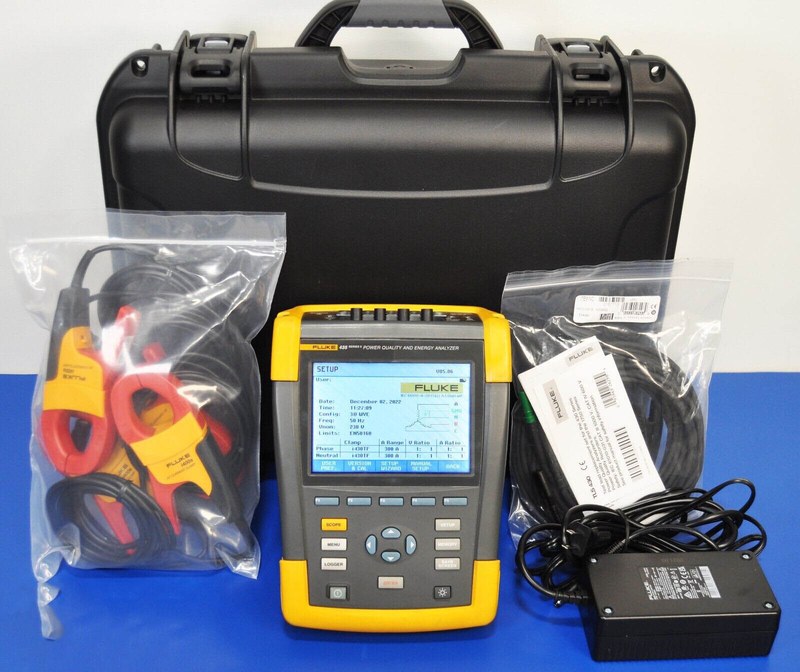

Fluke 435 выполнен в переносном корпусе с экраном, клавиатурой и раздельными измерительными соединителями. Устройство синхронно записывает фазные сигналы. Основные функциональные узлы выполняют следующие задачи:
- входы напряжения — прием сигналов от подключенных фазных цепей,
- токовые входы — согласование с клещами или гибкими измерительными датчиками,
- цифровой тракт — обработка отсчетов, спектральные вычисления и регистрация событий,
- память — хранение записей, результатов и параметров измерений,
- дисплей — представление осциллограмм, трендов, таблиц и векторных диаграмм,
- автономный источник питания — работа вне зависимости от наличия сетевой розетки.
Таким образом, анализатор Fluke 435 объединяет контроль фазных величин, регистрацию событий и количественную оценку качества электроэнергии. Полученные записи служат основой для технического анализа режимов промышленных сетей. При анализе учитывают схему включения и тип датчиков. Компания «Олниса» осуществляет поставки анализаторов качества электроэнергии Fluke 435 и другого промышленного электроизмерительного оборудования. Ассортимент поставок охватывает приборы для контроля распределительных сетей. «Олниса» поставляет промышленную измерительную технику для предприятий.
