Автоматические выключатели Hager 16A — безопасность и стабильность работы электроустановок

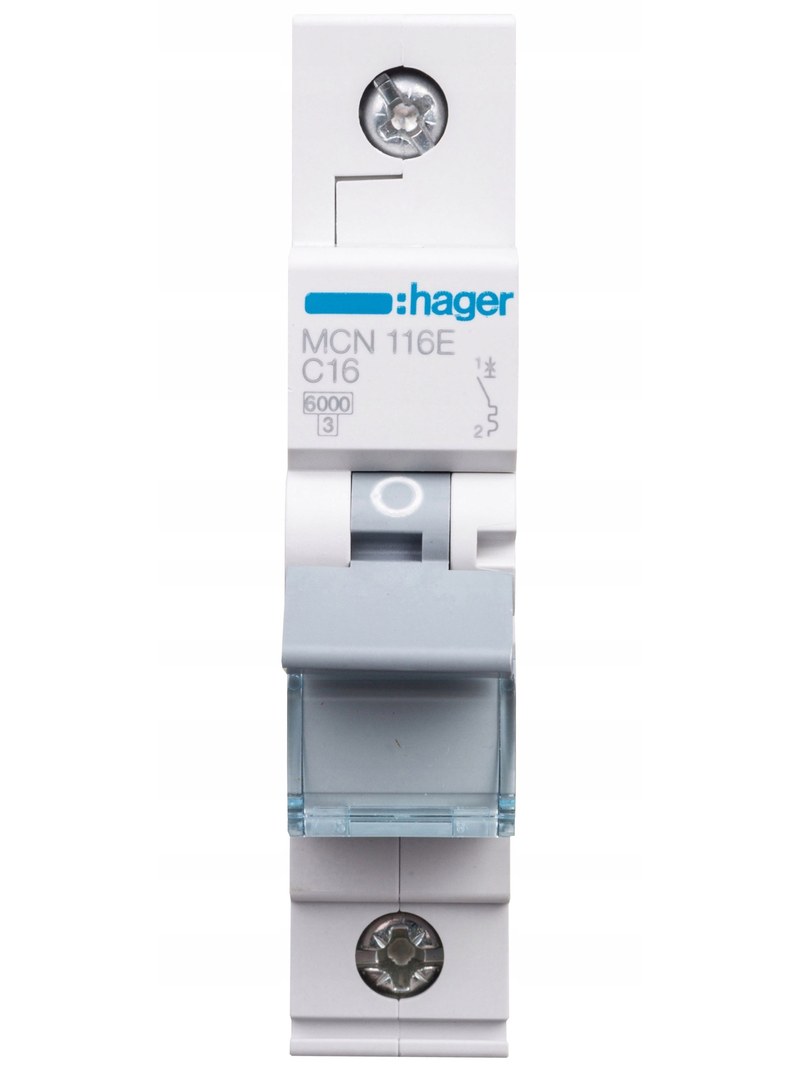

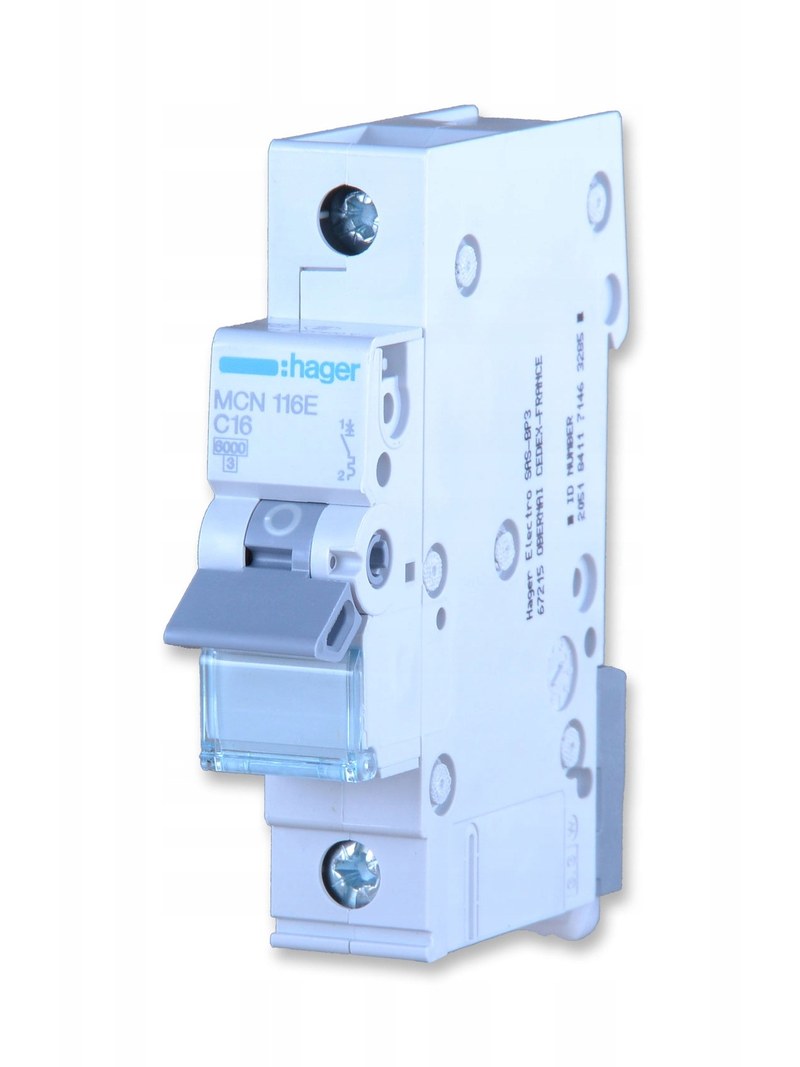

Автоматический выключатель Hager на 16 А устанавливается в распределительном щите и защищает электрическую линию от перегрузки и короткого замыкания. Номинальный ток обозначает расчетный длительный ток устройства при заданных условиях эксплуатации. Назначение конкретного аппарата также зависит от числа полюсов, характеристики расцепления, отключающей способности, параметров кабеля и электрической сети.

Технические характеристики

Типовые параметры приведены отдельно от значений, зависящих от артикула:

• Производитель — Hager,
• тип — модульный автоматический выключатель,
• номинальный ток In — 16 А,
• номинальное напряжение переменного тока — 230/400 В,
• частота сети — 50/60 Гц,
• исполнение по числу полюсов — 1P, 1P+N, 2P, 3P или 4P,
• характеристика мгновенного расцепления — B, C или D,
• типовой диапазон электромагнитного срабатывания B — 3–5 In,
• типовой диапазон электромагнитного срабатывания C — 5–10 In,
• типовой диапазон электромагнитного срабатывания D — 10–20 In,
• отключающая способность — типично 4,5 или 6 кА, зависит от серии,
• монтаж — на DIN-рейку 35 мм,
• ширина — приблизительно 17,5 мм на полюс у модульного исполнения,
• степень защиты лицевой части в установленном положении — обычно IP20,
• температура эксплуатации и допустимые сечения — по паспорту модели,
• зажимы — винтового типа у распространенных модульных серий,
• механический и электрический ресурс — по технической документации.

Принцип действия и режимы

В рабочем состоянии ток проходит через контакты и два расцепителя — тепловой и электромагнитный. При нормальной нагрузке автомат остается замкнутым. Если перегрузка сохраняется, ток нагревает биметаллическую пластину; она изгибается и освобождает механизм отключения. Чем больше превышение расчетного тока, тем быстрее размыкаются контакты. Такая зависимость задается времятоковой характеристикой и позволяет аппарату выдерживать некоторые кратковременные токовые броски. При коротком замыкании ток резко увеличивается, электромагнитный расцепитель воздействует на механизм практически мгновенно. Буква кривой указывает диапазон мгновенного срабатывания: B — 3–5 номинальных токов, C — 5–10, D — 10–20. Исполнение B обычно рассматривают для линий с небольшими пусковыми токами, C — для распространенных групповых цепей с умеренными бросками, D — для нагрузок с высокими пусковыми токами. Это не универсальное правило выбора: необходимо проверить, что ток повреждения обеспечит требуемое отключение, а нормальный запуск нагрузки не вызовет ложного срабатывания. При размыкании контактов возникает электрическая дуга. Дугогасительная камера направляет ее на металлические пластины, где дуга делится на участки, охлаждается и гаснет. Автомат имеет ручной режим включения и отключения, а также автоматическое отключение при аварии. После срабатывания устраняют причину, переводят рычаг до упора в положение «выключено» и затем включают цепь. Частое штатное переключение не является основным назначением аппарата.

Конструкция и монтаж

В изоляционном корпусе размещены неподвижный и подвижный контакты, тепловой и электромагнитный расцепители, дугогасительная камера, механизм свободного расцепления и рычаг. Свободное расцепление размыкает контакты независимо от того, удерживают ли рычаг во включенном положении. Корпус защищает внутренние узлы от случайного прикосновения при монтаже в щите, а клеммы обеспечивают присоединение проводников допустимого для модели типа и сечения. Момент затяжки зажимов и подготовку жил выполняют по паспорту. Аппарат защелкивают на DIN-рейке шириной 35 мм, после чего подключают проводники с учетом схемы, маркировки и требуемой полярности. Номинал защиты согласуют с допустимым током кабеля, способом прокладки, температурой, группировкой проводов и ожидаемым током короткого замыкания. Нельзя выбирать автомат лишь по мощности подключенной нагрузки: завышенный номинал может не защитить проводку, а слишком низкий приведет к отключениям при штатном режиме. Монтаж и обслуживание выполняют на обесточенной линии с проверкой отсутствия напряжения.

Применение модуля

Автомат Hager на 16 А применяют в групповых однофазных цепях, а многополюсные исполнения — в предусмотренных проектом многофазных сетях. Конкретную линию определяют по расчету нагрузки и кабеля. Для двигателя и трансформатора учитывают пусковой ток, для электронных блоков питания — переходные процессы, для распределительной сети — селективность защитных ступеней. Номинальный ток 16 А и отключающая способность отвечают за разные свойства. Первый относится к длительной нагрузке и тепловому режиму, вторая, например 4,5 или 6 кА, задает предельный ожидаемый ток короткого замыкания, который выключатель способен отключить в установленных условиях. Расчетный ток КЗ в месте установки должен быть не выше паспортной отключающей способности. В проекте также проверяют время отключения и координацию с вышестоящими аппаратами.

Таким образом, автоматический выключатель Hager с номиналом 16 А защищает линию при условии правильного согласования с кабелем, нагрузкой и ожидаемым током короткого замыкания. Итоговые параметры определяются серией и артикулом: особенно важно проверить полюсность, кривую расцепления и отключающую способность. Компания «Олниса» поставляет промышленное электротехническое оборудование, включая автоматические выключатели Hager. «Олниса» обеспечивает поставку оборудования для распределительных систем, электротехнических комплексов и производственных объектов.
