Токоизмерительные клещи Fluke 323 — точное измерение электрических параметров без разрыва цепи

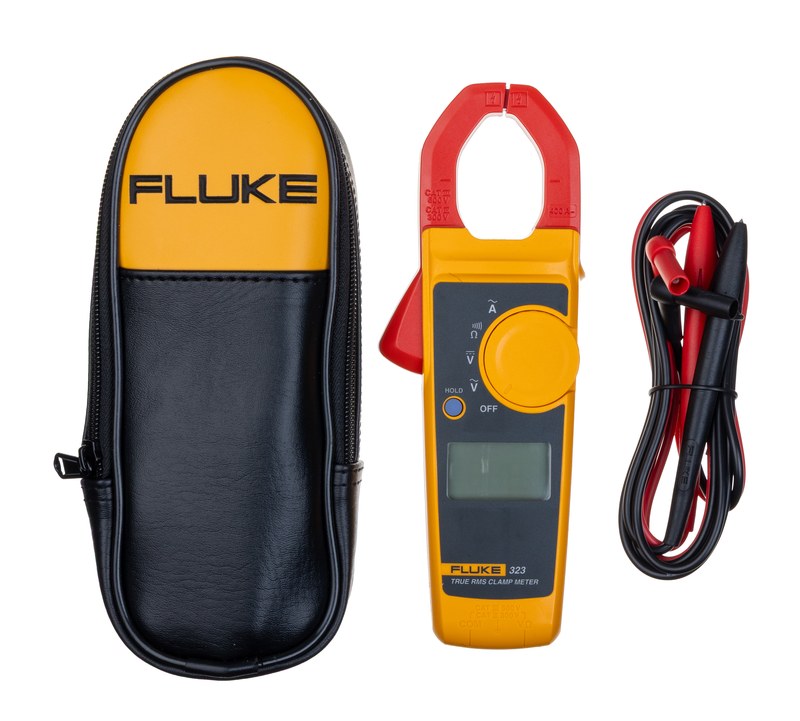

Токоизмерительные клещи Fluke 323 предназначены для измерения электрических параметров в сетях низкого напряжения и при обслуживании электроустановок. Прибор объединяет функции клещевого амперметра и цифрового мультиметра: он измеряет переменный ток без размыкания проводника, а напряжение переменного и постоянного тока, сопротивление и целостность цепи — с помощью измерительных щупов. Такое сочетание позволяет выполнять базовые проверки электрических цепей одним переносным прибором. Клещевой метод измерения особенно полезен при проверке нагруженных линий. Для определения тока достаточно охватить губками один проводник: электрическую цепь при этом не требуется отключать или разбирать. Измерения напряжения, сопротивления и непрерывности выполняются контактно, через входные гнезда и комплектные щупы. Fluke 323 рассчитан на эксплуатацию в пределах указанной категории электробезопасности и предназначен для технических измерений в распределительных сетях, электрооборудовании и системах зданий.
Технические характеристики
Набор параметров Fluke 323 охватывает основные измерительные задачи:
- Измерение переменного тока — до 400 А,
- точность измерения переменного тока — ±(2 % показания + 5 единиц младшего разряда),
- измерение переменного напряжения — до 600 В,
- точность измерения переменного напряжения — ±(1 % показания + 5 единиц младшего разряда),
- измерение постоянного напряжения — до 600 В,
- точность измерения постоянного напряжения — ±(1 % показания + 5 единиц младшего разряда),
- измерение сопротивления — до 4000 Ом,
- точность измерения сопротивления — ±(1 % показания + 5 единиц младшего разряда),
- проверка целостности цепи — звуковая индикация при сопротивлении менее 70 Ом,
- разрядность дисплея — 4000 отсчётов,
- диаметр охватываемого проводника — до 30 мм,
- категория электробезопасности — CAT III 600 В и CAT IV 300 В,
- питание — две батареи AAA,
- габаритные размеры — 207 × 75 × 34 мм,
- масса — около 265 г.
Приведённые пределы задают функциональный диапазон модели, а точность характеризует допустимое отклонение результата в предусмотренных условиях измерения. Перед работой необходимо учитывать номиналы исследуемой цепи, категорию перенапряжения в точке измерения и ограничения, указанные для соответствующей функции.
Конструкция и принцип измерения

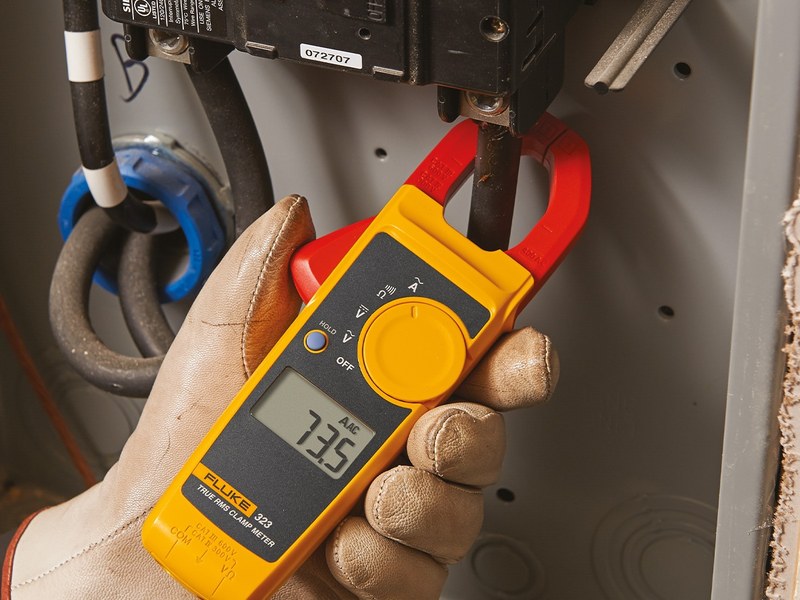

Основной узел клещей — разъёмный магнитопровод, образующий охват вокруг проводника. При прохождении переменного тока вокруг проводника возникает переменное магнитное поле. Магнитопровод воспринимает его, а измерительная схема преобразует сигнал в значение тока, которое отображается на экране. Контакт с токоведущей жилой для такого измерения не нужен. Однако клещи должны охватывать только один проводник: если одновременно захватить фазный и обратный проводники, их магнитные поля могут взаимно компенсироваться, и показания не отразят ток нагрузки. Губки раскрываются нажатием на рычаг, после чего их размещают вокруг проводника и смыкают. Для получения устойчивого результата проводник располагают внутри рабочей области магнитопровода, а его положение и закрытие губок проверяют до считывания показаний. Диаметр охвата до 30 мм позволяет работать с отдельными проводниками и кабелями соответствующего размера. Конструкция при этом сохраняет возможность измерять ток на линии, не разрывая её. Напряжение измеряют при помощи щупов, подключённых к входным гнёздам прибора. В режиме измерения напряжения щупы устанавливают на две точки цепи, между которыми требуется определить разность потенциалов. Сопротивление проверяют на обесточенном участке: прибор подаёт измерительный сигнал через щупы и оценивает реакцию цепи. Звуковой тест непрерывности помогает определить наличие электрического соединения по заданному порогу сопротивления. Проверку сопротивления и целостности цепи проводят после отключения питания исследуемого участка и проверки отсутствия напряжения.
Режимы измерений
Переключатель задаёт требуемую функцию, после чего оператор выбирает клещевой или контактный способ измерения в соответствии с видом параметра. У каждого режима своё назначение, поэтому важно применять измерительные входы и рабочие органы прибора по инструкции:
- Переменный ток измеряется клещами на проводнике без непосредственного электрического контакта с ним,
- переменное напряжение измеряется щупами между выбранными точками цепи,
- постоянное напряжение измеряется щупами с соблюдением полярности подключения,
- сопротивление измеряется щупами на отключённом от питания участке,
- целостность цепи проверяется звуковой индикацией при сопротивлении менее 70 Ом.
В режиме True RMS прибор рассчитывает действующее значение переменного сигнала, которое характеризует его тепловой эффект относительно постоянного тока. Для корректной интерпретации показаний следует учитывать форму сигнала и частотные ограничения измерительного канала. Показания относятся к параметрам, доступным Fluke 323: модель не предназначена для измерения постоянного тока клещами, частоты, ёмкости или температуры.
Практические особенности эксплуатации
Fluke 323 рассчитан на измерения в электроустановках с категорией CAT III до 600 В и CAT IV до 300 В. Категории указывают условия применения измерительного прибора при возможных переходных перенапряжениях; их необходимо соотносить с местом подключения, а не только с номинальным напряжением сети. Перед измерением осматривают корпус, губки, щупы и изоляцию проводов. Повреждённые элементы могут снизить безопасность и достоверность проверки. Клещевой замер выполняют на изолированном участке проводника, не касаясь открытых токоведущих частей. При контактных измерениях щупы подключают к предусмотренным гнёздам, а предел функции выбирают до касания исследуемой цепи. При проверке сопротивления и непрерывности питание отключают: подача внешнего напряжения в этих режимах может привести к ошибочным результатам и повредить измерительную схему. По окончании работ прибор выключают и убирают щупы, соблюдая порядок безопасного отсоединения. Питание от двух элементов AAA упрощает замену батарей, а масса около 265 г облегчает переноску прибора при обходах и проверках оборудования. Компактный корпус помогает работать в ограниченном пространстве, где необходимо поднести клещи к отдельному проводнику. Дисплей на 4000 отсчётов предназначен для отображения измеренных значений с разрешением, соответствующим выбранному режиму и диапазону.
Таким образом, Fluke 323 — переносные токоизмерительные клещи для измерения переменного тока до 400 А, напряжения до 600 В и сопротивления до 4000 Ом. Модель сочетает клещевой метод контроля тока с контактными измерениями и звуковой проверкой непрерывности цепи. Категории CAT III 600 В и CAT IV 300 В определяют предусмотренные условия применения прибора в низковольтных электроустановках. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических объектов. В ассортименте «Олниса» представлены измерительные приборы Fluke, включая токоизмерительные клещи Fluke 323. Поставка оборудования позволяет организациям оснащать производственные и эксплуатационные подразделения инструментами для контроля электрических параметров.
