Мегомметры Fluke — контроль изоляции электрического оборудования

Мегомметр Fluke — переносной измерительный прибор для контроля электрической изоляции кабелей, обмоток электродвигателей, трансформаторов, распределительных устройств и других элементов электроустановок. В отличие от обычного омметра, он подаёт на проверяемый объект испытательное напряжение постоянного тока. По величине протекающего тока прибор определяет сопротивление изоляции, которое может составлять от долей мегаома до десятков или сотен гигаом — в зависимости от модели и выбранного диапазона. Измерение позволяет выявлять увлажнение, загрязнение, старение и механические повреждения изоляционного слоя. Результат используют при вводе оборудования в эксплуатацию, плановом обслуживании и сравнительной оценке состояния объекта. Для корректной интерпретации важно учитывать испытательное напряжение, время измерения, температуру, ёмкость объекта и требования его производителя. Значения предельного напряжения и диапазонов сопротивления у разных мегомметров Fluke различаются, поэтому их следует сверять с исполнением конкретного прибора.

Принцип измерения

Работа мегомметра основана на подаче постоянного напряжения между проводником и проверяемой изоляцией. Прибор измеряет ток утечки и рассчитывает сопротивление по закону Ома: \(R = U/I\). Чем меньше ток при заданном напряжении, тем выше измеренное сопротивление. Напряжение испытания выбирают с учётом класса оборудования: чрезмерное значение способно повредить изоляцию, не рассчитанную на такой уровень. После подключения измерительных проводов оператор запускает испытание. Электронная схема формирует напряжение, поддерживает его в пределах установленного режима и регистрирует ток. Показания могут обновляться в процессе теста, что позволяет наблюдать изменение сопротивления во времени. На ёмкостных объектах в начале измерения ток включает зарядную составляющую; поэтому стабильное итоговое значение появляется не сразу. По окончании теста прибор прекращает подачу напряжения и разряжает объект через внутреннюю цепь, однако перед отсоединением проводов необходимо убедиться, что остаточный заряд снят.

Технические характеристики

Параметры мегомметров Fluke зависят от модели. Ниже приведены основные группы характеристик:

• Испытательное напряжение — фиксированные ступени или выбираемое значение постоянного тока, выраженное в вольтах,
• Диапазон измерения сопротивления изоляции — от нижнего порога в килоомах или мегаомах до верхнего предела в гигаомах,

• Погрешность измерения — задаётся производителем отдельно для каждого диапазона и условий эксплуатации,
• Измерительный ток — определяется напряжением испытания и сопротивлением объекта, ограничивается конструкцией прибора,
• Рабочие режимы — измерение сопротивления изоляции, контроль напряжения и, если предусмотрено моделью, проверка сопротивления цепи,
• Временные функции — таймер испытания, фиксация показаний и расчётные диагностические коэффициенты у отдельных моделей,
• Индикация — цифровой дисплей с отображением результата, испытательного напряжения, состояния теста и предупреждающих символов,
• Питание — батарейное, с типом и количеством элементов, установленными для конкретной модели,
• Условия эксплуатации — допустимые температура, влажность и высота над уровнем моря, указанные в технической документации,
• Категория электробезопасности — определяется конструкцией прибора и измерительных принадлежностей,
• Степень защиты корпуса — указывается производителем для конкретного исполнения,
• Комплект поставки — прибор, измерительные провода и принадлежности, состав которых зависит от артикула модели.

Режимы и диагностические функции

Базовый режим измерения сопротивления изоляции позволяет выбрать испытательное напряжение и оценить сопротивление между проводником и корпусом либо между отдельными проводниками. До запуска теста проверяемый участок отключают от питания, изолируют от параллельных цепей и убеждаются в отсутствии опасного напряжения. Если цепь соединена с электронными компонентами, чувствительными к высокому напряжению, их предварительно отсоединяют согласно документации оборудования.

В моделях с временным контролем прибор фиксирует изменение сопротивления в течение заданного интервала. Такая регистрация полезна для ёмкостных объектов, поскольку позволяет отличать начальный переходный процесс от устойчивого значения. Некоторые исполнения поддерживают расчёт индексов поляризации и диэлектрической абсорбции. Для этого сравниваются показания сопротивления, снятые в установленные моменты времени. Индексы служат дополнительными диагностическими признаками, но их интерпретация зависит от типа изоляции, температуры и состояния объекта. Отдельные модели предусматривают измерение напряжения, позволяющее проверить наличие внешнего потенциала перед испытанием. Это повышает безопасность процедуры, однако не заменяет установленный порядок отключения и проверки отсутствия напряжения. Автоматический разряд после теста снижает остаточное напряжение на ёмкостном объекте; время разряда зависит от его ёмкости и характеристик прибора.

Конструкция и управление

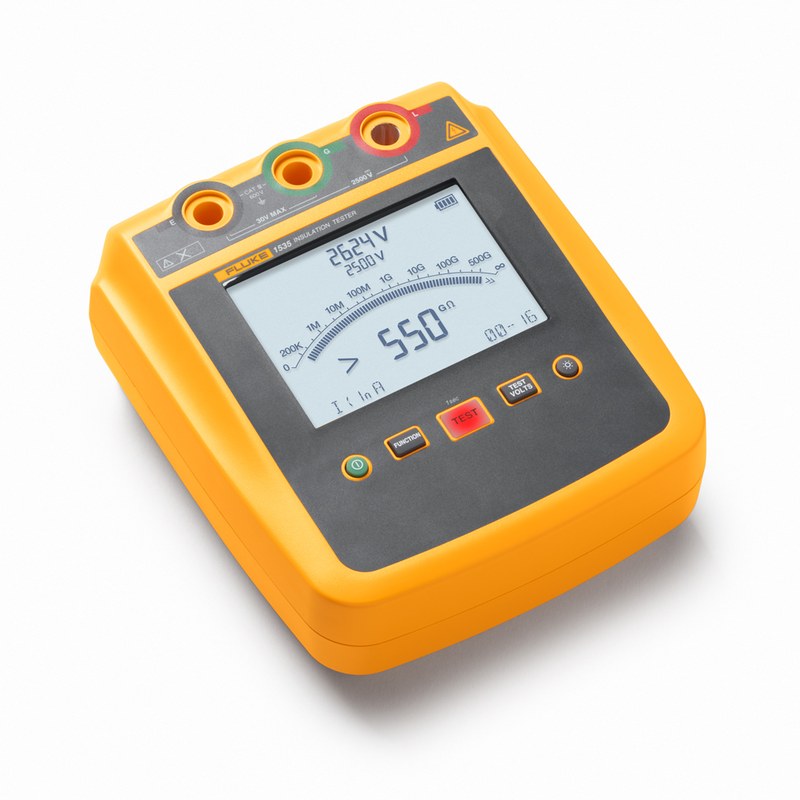

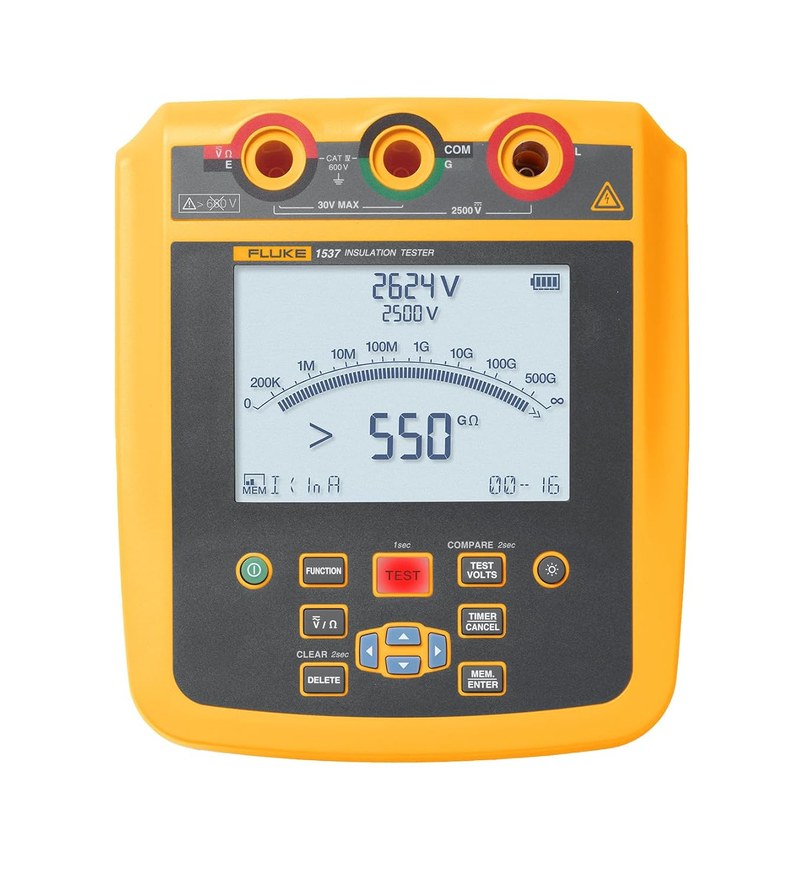

Корпус мегомметра рассчитан на переносное применение и содержит источник испытательного напряжения, измерительную схему, органы управления и дисплей. На передней панели обычно размещаются кнопки выбора режима и напряжения, клавиша запуска теста и элементы индикации. Измерительные гнёзда маркируются по назначению, чтобы оператор мог правильно подключить проводники. В зависимости от модели применяется отдельный вывод Guard, который помогает уменьшать влияние поверхностных токов утечки при измерении высоких сопротивлений. Щупы и кабели образуют часть измерительной цепи, поэтому их состояние влияет на достоверность результата. Повреждённая изоляция проводов, загрязнение контактных поверхностей и влажность могут создавать дополнительные токи утечки. Перед работой проверяют целостность принадлежностей, соответствие их номиналов испытательному напряжению и надёжность контакта с объектом. Прибор используют в пределах условий окружающей среды, указанных производителем.

Практическое применение и безопасность

Измерения проводят на обесточенном оборудовании после выполнения процедур отключения и блокировки источников питания. Перед подключением мегомметра проверяют отсутствие напряжения, отсоединяют параллельные цепи и разряжают объект. Во время испытания не касаются токоведущих частей, зажимов и неизолированных контактов. После окончания теста дожидаются завершения разряда и только затем снимают провода. Особое внимание требуется при работе с длинными кабелями и обмотками: они способны накапливать заряд и сохранять его после прекращения подачи испытательного напряжения. Сравнивать результаты корректно при одинаковых условиях: с тем же испытательным напряжением, сопоставимым временем выдержки и близкой температурой. Одно измерение показывает состояние объекта в конкретный момент, тогда как последовательность измерений помогает выявлять тенденции. Мегомметр Fluke предоставляет инструментальную основу для такой оценки, а вывод о пригодности оборудования делают с учётом отраслевых норм, паспортных требований и истории эксплуатации.

Таким образом, мегомметр Fluke предназначен для количественной оценки сопротивления изоляции и контроля его изменения при техническом обслуживании электрооборудования. Возможности и числовые пределы прибора определяются конкретной моделью, поэтому при эксплуатации необходимо руководствоваться её паспортными характеристиками. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. Поставка продукции «Олниса» помогает предприятиям комплектовать техническую базу для контроля и обслуживания электроустановок.
