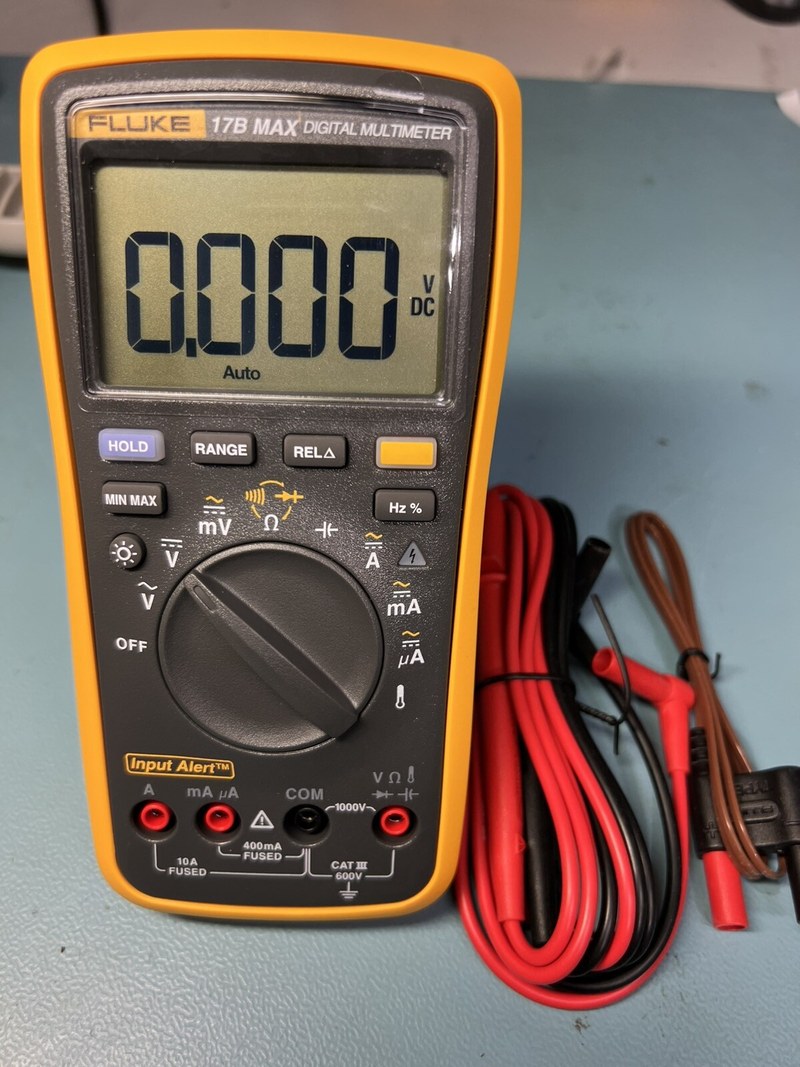

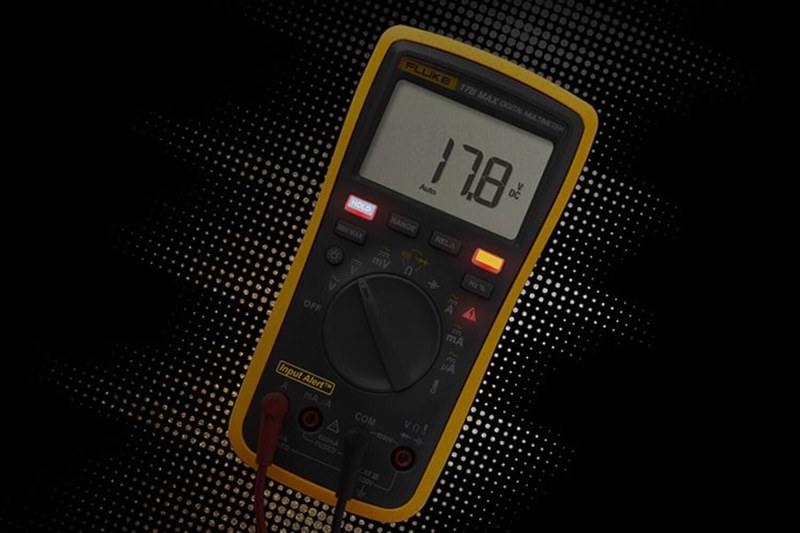

Мультиметр Fluke 17B MAX — точные измерения и расширенные функциональные возможности

Fluke 17B MAX — цифровой мультиметр для измерений в электрических цепях и проверки компонентов оборудования. Прибор объединяет функции вольтметра, амперметра и омметра, а также поддерживает измерение ёмкости и частоты, тестирование диодов и контроль целостности цепи. Такой набор позволяет использовать одно устройство при диагностике электроустановок, проверке блоков питания, поиске обрывов и оценке состояния отдельных компонентов. В основе измерительного тракта лежит аналого-цифровое преобразование входного сигнала. Коммутатор переключает цепи прибора в соответствии с выбранной функцией, а измерительный преобразователь передаёт результат на цифровой индикатор. Автоматический выбор диапазона упрощает работу: мультиметр определяет подходящий предел по входному сигналу. При необходимости диапазон можно зафиксировать вручную, чтобы стабилизировать отображение при сравнении последовательных измерений.

Технические характеристики

Параметры Fluke 17B MAX определяют диапазон решаемых задач и способы подключения прибора. Значения ниже описывают основные измерительные функции и электрические пределы модели:

• Измерение постоянного напряжения — до 1000 В,
• измерение переменного напряжения — до 1000 В,
• измерение постоянного тока — до 10 А,
• измерение переменного тока — до 10 А,
• измерение сопротивления — до 40 МОм,
• измерение электрической ёмкости — до 1000 мкФ,
• измерение частоты — до 100 кГц,
• измерение температуры — от −55 до +400 C,
• проверка целостности цепи — звуковая индикация низкого сопротивления,
• проверка диодов — оценка прямого падения напряжения,
• индикация — цифровой дисплей с отсчётом до 4000 единиц,
• категория перенапряжения — CAT III 600 В и CAT II 1000 В,
• питание — две батареи типа AA,
• защита токовых входов — плавкие предохранители,
• основные режимы — автоматический и ручной выбор диапазона.

Измерение напряжения

Для измерения постоянного напряжения мультиметр оценивает разность потенциалов между точками подключения щупов. Полярность отображается на дисплее: знак «минус» указывает на обратное относительно подключения направление. Эта функция применяется при проверке аккумуляторных цепей, источников питания и участков постоянного тока. При измерении переменного напряжения прибор регистрирует периодический сигнал в пределах рабочего частотного диапазона. Щупы подключают параллельно нагрузке или проверяемому источнику. Допустимый предел до 1000 В позволяет контролировать как низковольтные цепи, так и ряд участков электроустановок в пределах соответствующей категории измерений. Перед подключением следует учитывать не только напряжение, но и категорию перенапряжения в точке измерения.

Измерение тока

В режиме амперметра мультиметр измеряет ток, проходящий через его входную цепь. Поэтому прибор включают последовательно с нагрузкой, предварительно разомкнув цепь. Для токов до 10 А щуп устанавливают в соответствующее токовое гнездо, а селектор переводят в режим постоянного или переменного тока. Подключение мультиметра параллельно источнику в токовом режиме недопустимо: оно может вызвать короткое замыкание и срабатывание предохранителя. Защита токовых входов предохранителями снижает последствия перегрузки при ошибочном подключении, но не отменяет необходимости соблюдать порядок измерения. После завершения работы щуп рекомендуется вернуть в гнездо для измерения напряжения. Это уменьшает риск случайно оставить прибор в конфигурации, предназначенной для включения последовательно.

Сопротивление, прозвонка и проверка диодов

При измерении сопротивления мультиметр подаёт на проверяемый элемент небольшой тестовый сигнал и оценивает соотношение напряжения и тока. Диапазон до 40 МОм подходит для проверки резисторов, обмоток и электрических соединений. Измеряемый компонент должен быть отделён от внешнего напряжения; при наличии параллельных ветвей результат может отражать суммарное сопротивление участка, а не конкретной детали. Режим прозвонки предназначен для быстрой проверки целостности проводника. Прибор подаёт звуковой сигнал, когда сопротивление между щупами соответствует условию непрерывности цепи. Такой способ удобен для поиска обрыва в кабеле, проверки контактов выключателя и контроля соединений. Звуковая индикация ускоряет проверку, когда оператору важно одновременно перемещать щупы и наблюдать за объектом. В режиме проверки диодов измерительный сигнал проходит через полупроводниковый переход. Дисплей показывает прямое падение напряжения, по которому можно оценить проводимость диода в прямом направлении. Для проверки обратного направления щупы меняют местами: исправный переход обычно ограничивает ток. На результат могут влиять параллельные компоненты и схемы защиты, поэтому одиночный элемент целесообразно проверять вне сложной цепи.

Ёмкость, частота и температура

Измерение ёмкости основано на реакции конденсатора на тестовый сигнал мультиметра. Перед подключением конденсатор необходимо разрядить, поскольку остаточный заряд способен исказить показания и повредить входную цепь. Предел до 1000 мкФ охватывает многие конденсаторы, используемые в бытовой и промышленной электронике. При проверке элемента, установленного в схему, параллельные пути могут изменить отображаемое значение. Функция измерения частоты позволяет оценить число циклов периодического сигнала в секунду. Рабочий предел до 100 кГц применим при проверке генераторов, импульсных источников и управляющих сигналов соответствующей формы и амплитуды. Частотный результат следует рассматривать с учётом уровня входного сигнала и формы импульсов: слишком малая амплитуда или помехи могут привести к нестабильному показанию. Для температурных измерений используют совместимый термодатчик. Диапазон от −55 до +400 C позволяет контролировать нагрев узлов и температуру окружающей среды в пределах характеристик датчика. Точность итогового измерения зависит от контакта датчика с поверхностью, времени установления теплового равновесия и условий окружающей среды. Сам мультиметр отображает электрический сигнал датчика как температурное значение.

Конструкция и эксплуатация

Корпус и органы управления рассчитаны на повседневную работу с измерительными щупами и переключение между функциями. Поворотный селектор задаёт тип измерения, входные гнёзда определяют путь сигнала, а дисплей показывает результат и вспомогательные символы. Автоматический диапазон облегчает типовые проверки, тогда как ручной режим полезен при серии измерений в одной области значений. Категории CAT III 600 В и CAT II 1000 В характеризуют условия, для которых рассчитана изоляция прибора и его входные цепи. CAT III относится к измерениям внутри распределительных установок и стационарных цепей, CAT II — к цепям, подключённым к конечным нагрузкам. Эти обозначения не означают, что можно работать при любом напряжении: необходимо соблюдать предел выбранного режима и учитывать ожидаемые переходные перенапряжения. Питание от двух батарей AA обеспечивает автономную эксплуатацию без подключения к внешнему источнику. Состояние элементов питания следует контролировать: при разряде батарей работа прибора может стать нестабильной. До начала измерений также проверяют целостность изоляции щупов, состояние предохранителей и положение переключателя. Такой порядок особенно важен при переходе от измерения тока к измерению напряжения.

Таким образом, Fluke 17B MAX — цифровой мультиметр для контроля электрических параметров, проверки соединений и первичной диагностики компонентов. Сочетание измерения напряжения и тока с функциями проверки сопротивления, ёмкости, частоты, температуры, диодов и целостности цепи делает прибор практичным инструментом для технических задач. Компания «Олниса» поставляет промышленное оборудование и измерительные приборы для предприятий и организаций. В ассортименте «Олниса» представлены решения для оснащения рабочих мест и технических подразделений. Поставка Fluke 17B MAX позволяет включить функциональный цифровой мультиметр в состав средств измерения, используемых при эксплуатации и обслуживании электрического оборудования.
