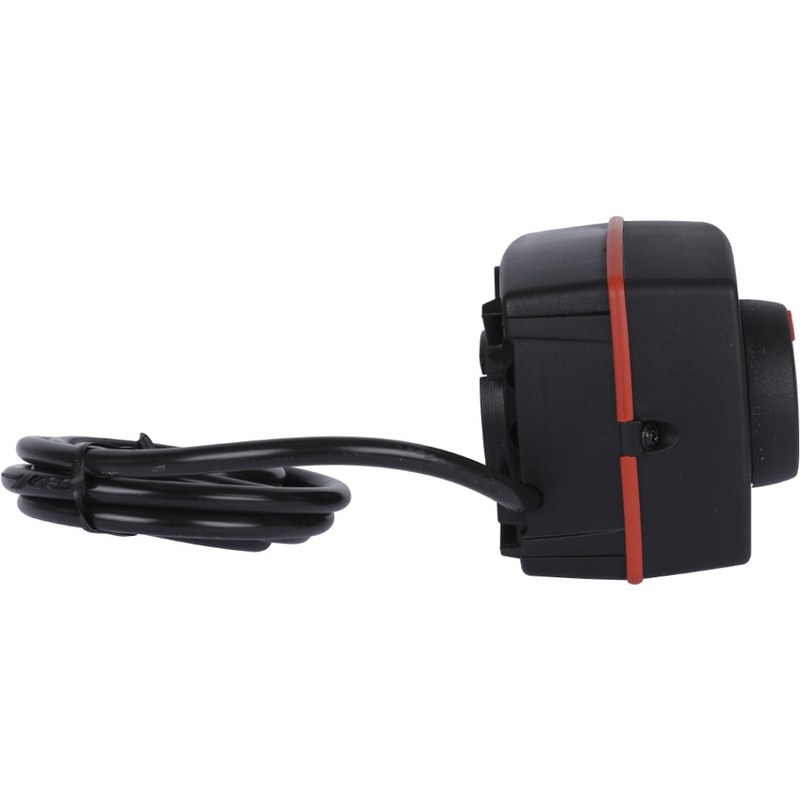

Электроприводы ESBE AB: функциональность и стабильность регулирования в тепловых системах
Привод ESBE AB изменяет положение поворотного клапана по электрической команде. Исполнительные механизмы шведского производителя работают в системах отопления, вентиляции и горячего водоснабжения. Привод задает угол поворота затвора, регулирующего движение теплоносителя. Семейство ARA600 включает приводы для смесительных клапанов ESBE. Исполнения различаются напряжением, временем хода и типом сигнала. Изменение положения клапана влияет на соотношение потоков теплоносителя, поэтому характеристики привода и арматуры рассматриваются отдельно.
Технические характеристики
Параметры зависят от серии и исполнения. Далее приведены данные трехточечного ARA661 и некоторые варианты семейства ARA600. Значения ARA661 не относятся ко всем приводам ESBE.
- Тип механизма — электрический поворотный привод,
- Пример исполнения — ESBE ARA661,
- Напряжение питания ARA661 — 230 В переменного тока,
- Частота питающей сети ARA661 — 50 Гц,
- Принцип управления ARA661 — трехточечный, по командам открытия и закрытия,
- Номинальный крутящий момент ARA661 — 6 Н·м,
- Время полного поворота ARA661 — 120 с на угол 90,
- Рабочий угловой ход ARA661 — 90,
- Степень защиты корпуса ARA661 — IP41,
- Альтернативные напряжения в линейке — 24 В или 230 В в зависимости от версии,
- Варианты времени хода в семействе — 30, 60, 120 либо 240 с в зависимости от артикула,
- Совместимое оборудование — поворотные смесительные клапаны с подходящим посадочным узлом.
Крутящий момент определяет способность перемещать затвор, но не допустимый перепад давления: последний зависит от клапана. Защита IP41 не предусматривает работу под открытыми осадками.
Конструкция и принцип действия
Двигатель через понижающий редуктор вращает выходной вал с увеличенным моментом. Перемещение затвора изменяет проходные сечения каналов и долю подмешиваемого теплоносителя. Основные конструктивные элементы выполняют самостоятельные функции:
- Электродвигатель — создает вращательное движение после подачи управляющего напряжения,
- Зубчатый редуктор — передает усилие на выходной вал с понижением частоты вращения,

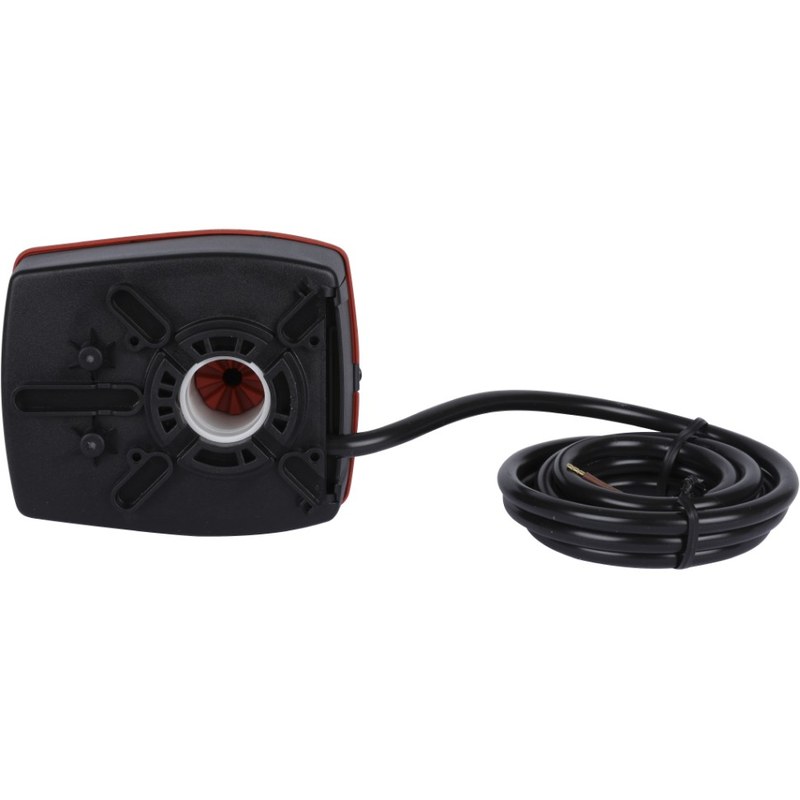

- Выходная муфта — обеспечивает механическую связь с валом совместимого клапана,
- Корпус — защищает приводной узел от случайного контакта и бытовых загрязнений,
- Механизм ручного управления — позволяет изменить положение клапана без штатной команды при наличии такой функции,
- Указатель положения — дает возможность визуально оценить текущий угол поворота,
- Концевые ограничители — предотвращают продолжение штатного хода за предусмотренные границы.
В трехходовом клапане ротор меняет соотношение горячего и обратного потоков. Температура смешения определяется углом, расходами и входными температурами. Обычный ARA661 сам температуру не измеряет: автоматическое поддержание уставки требует регулятора и датчика.
Режимы управления
Режим зависит от исполнения. Перед подключением необходима проверка совместимости питания и управляющих выходов. Используются следующие принципы:
- Трехточечный режим — отдельные команды поворачивают вал в сторону открытия или закрытия, а при отсутствии команды движение прекращается,
- Двухпозиционный режим — привод переводит клапан между предусмотренными состояниями в зависимости от управляющего контакта,
- Пропорциональный режим — поддерживает заданное угловое положение по аналоговому сигналу, например 0–10 В, только в моделях с соответствующим входом,
- Ручной режим — позволяет временно выставить положение затвора механическим способом, если конструкция привода это допускает.
В ARA661 регулятор подает команду на нужное направление вращения. Ход 90 за 120 с соответствует средней скорости 0,75/с. Температура контура реагирует медленнее из-за тепловой инерции.
Эксплуатация и применение
Приводы устанавливают в узлах радиаторного и напольного отопления, котловых обвязках, распределительных контурах. Типовые схемы применения:
- Поддержание температуры подачи — контроллер изменяет подмешивание охлажденного теплоносителя,
- Погодозависимое регулирование — положение клапана корректируется по расчетной температурной кривой,
- Разделение потоков — поворотный клапан направляет теплоноситель между ветвями в пределах своей конструкции,
- Регулирование обратной линии котла — смесительный узел помогает поддерживать температурные условия, предусмотренные проектом,
- Зональное управление — отдельный клапанный узел изменяет параметры выбранного отопительного контура.
При монтаже сверяют посадочный интерфейс, угол и направление поворота. Подключение выполняют по схеме артикула с учетом напряжения и типа регулятора. Исключают попадание воды на корпус. Учитывают пропускную способность клапана, перепад давления и настройку автоматики. При трехточечном регулировании одновременная подача питания на оба направления недопустима. Управляющие контакты должны исключать встречные команды. Перед вводом в работу проверяют крайние положения клапана и соответствие направления вращения логике регулятора контура.
Таким образом, приводы ESBE обеспечивают перемещение поворотного затвора по команде автоматики. У ARA661 трехточечная схема, питание 230 В, момент 6 Н·м и ход 90 за 120 с. Конкретные параметры проверяют по артикулу. Компания «Олниса» поставляет приводы ESBE AB и другое промышленное оборудование. В ассортименте поставок — комплектующие для отопительных систем и инженерных объектов. «Олниса» осуществляет поставки продукции для предприятий и организаций.
