Автоматизация отопительных контуров с приводом ESBE ARA661: технические решения и возможности

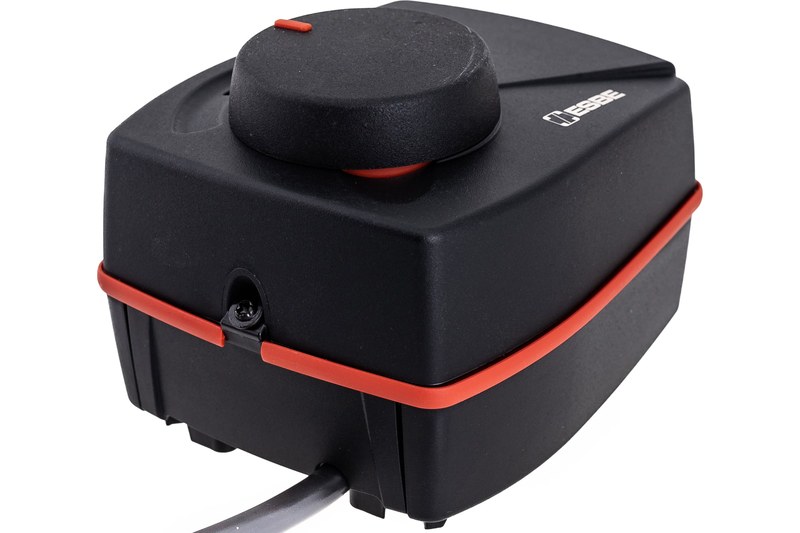

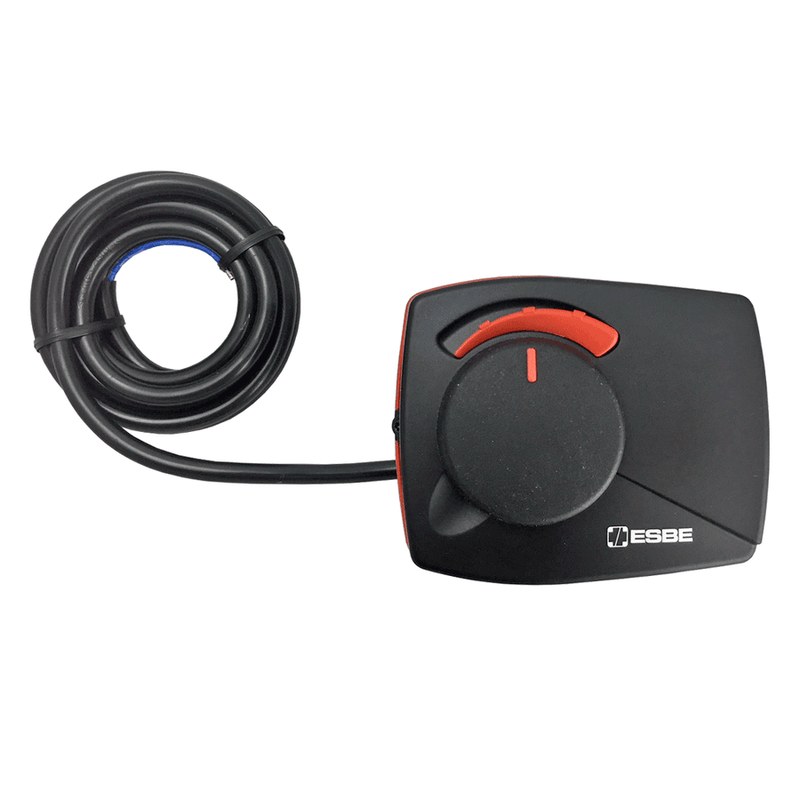

ESBE ARA661 — поворотный электропривод для управления клапанами в контурах отопления и теплоснабжения. Устройство преобразует электрические команды автоматики во вращение штока, изменяя соотношение потоков теплоносителя либо направление движения воды без ручной перестановки арматуры. Модель работает с совместимыми поворотными клапанами ESBE в смесительных узлах, регулирующих температуру подачи. Сам привод температуру не измеряет: команды поступают от внешнего контроллера. Результат регулирования зависит от датчиков, алгоритма автоматики, гидравлических характеристик арматуры и тепловой инерции контура.
Технические характеристики
Параметры ARA661 определяют подключение к автоматике, момент на валу и скорость хода. Указанное время относится к механическому повороту, а не к достижению расчетной температуры теплоносителя:
- Тип устройства — электрический поворотный привод,
- Модель — ESBE ARA661,
- Номинальное напряжение питания — 230 В переменного тока,
- Номинальная частота электросети — 50 Гц,
- Принцип управления — трехпозиционный, с командами открытия и закрытия,
- Номинальный крутящий момент — 6 Н·м,
- Время поворота на 90 — 120 с,
- Номинальный рабочий угол — 90,
- Средняя угловая скорость — 0,75/с, или приблизительно 0,0131 рад/с,
- Расчетное время перемещения на 45 — около 60 с,
- Степень защиты корпуса — IP41,
- Возможность ручной установки положения — предусмотрена.
Момент 6 Н·м относится к выходному валу. Сопротивление поворота конкретного клапана не должно превышать допустимую нагрузку привода. Время полного хода нельзя приравнивать к времени изменения температуры системы. При номинальной скорости перемещение на 15 занимает примерно 20 с; фактическое же время зависит от условий работы.
Конструкция и передача вращения
Корпус объединяет электродвигатель, редуктор и механизм ограничения хода. Редуктор уменьшает частоту вращения и повышает момент на выходном звене. Защитная оболочка ограничивает доступ к подвижным частям и воздействие внешней среды в пределах класса IP41. Конструктивная схема включает следующие функциональные элементы:
- Электродвигатель — преобразует электрическую энергию во вращение,
- Редуктор — согласует скорость и момент на выходном звене,
- Выходная муфта — передает вращение на шток совместимого клапана,
- Механизм ограничения хода — задает крайние положения поворота,
- Индикатор положения — позволяет визуально контролировать ориентацию привода,
- Узел ручного управления — обеспечивает перестановку клапана при обслуживании,
- Электрические выводы — соединяют механизм с питанием и внешним регулятором.
При монтаже обеспечивают соосность муфты и штока клапана. Перекос повышает нагрузку на редуктор и затрудняет полный ход. Корпус привода не должен служить опорой трубопровода.
Принцип работы и режимы управления
Трехпозиционное управление предполагает два направления вращения и остановку. Контроллер подает команду на требуемую цепь, а после ее снятия привод остается в достигнутом положении. Тем самым клапан может работать не только в крайних, но и в промежуточных положениях. Логика работы предусматривает несколько состояний:
- Открытие — вращение к положению увеличения доли выбранного потока,
- Закрытие — вращение в обратном направлении,
- Остановка — фиксация текущего угла при снятии управляющей команды,
- Промежуточное положение — дозирование потоков в зависимости от настройки клапана,
- Ручное перемещение — изменение положения без обычного автоматического цикла.
В смесительном клапане открытие одного прохода может сопровождаться перекрытием другого. Направление вращения сверяют со схемой клапана; одновременную подачу противоположных команд исключают.
Монтаж и электрическое подключение
Перед установкой проверяют совместимость посадочных элементов, свободный ход штока и напряжение питания. Подключение выполняют при снятом напряжении по схеме производителя и с соблюдением электробезопасности. При вводе узла в эксплуатацию последовательно контролируют следующие операции:
- Проверка механической совместимости — совпадение посадочного соединения и допустимого угла,
- Установка исходного положения — согласование указателя с реальным положением клапана,
- Пробное открытие — проверка направления вращения по команде контроллера,
- Пробное закрытие — проверка обратного направления и остановки,
- Контроль крайних положений — отсутствие ударной нагрузки и заклинивания,
- Проверка автоматического режима — реакция на изменение управляющего сигнала.
Место установки защищают от струй воды и конденсата: IP41 не рассчитан на обливание. К ручному механизму сохраняют доступ, провода удаляют от горячих поверхностей и механических натяжений.
Таким образом, ESBE ARA661 связывает автоматику с поворотным клапаном. Согласование момента, механического хода и алгоритма контроллера позволяет получать предсказуемое изменение положения арматуры и устойчивую работу смесительного узла. Компания «Олниса» осуществляет поставки приводов ESBE ARA661 и промышленного оборудования для инженерных систем. Продукция доступна для закупки в составе поставок оборудования, применяемого в отопительных и технологических контурах. «Олниса» поставляет технические компоненты для комплектации объектов различного масштаба.
