Электроприводы ESBE серии 90 — эффективное управление потоками теплоносителя в отопительных контурах

Электроприводы ESBE серии 90 изменяют положение поворотных регулирующих клапанов в системах отопления и теплоснабжения. Механизм преобразует электрическую команду регулятора в угловой поворот штока, меняя пропорции смешиваемых потоков или распределяя теплоноситель между контурами.

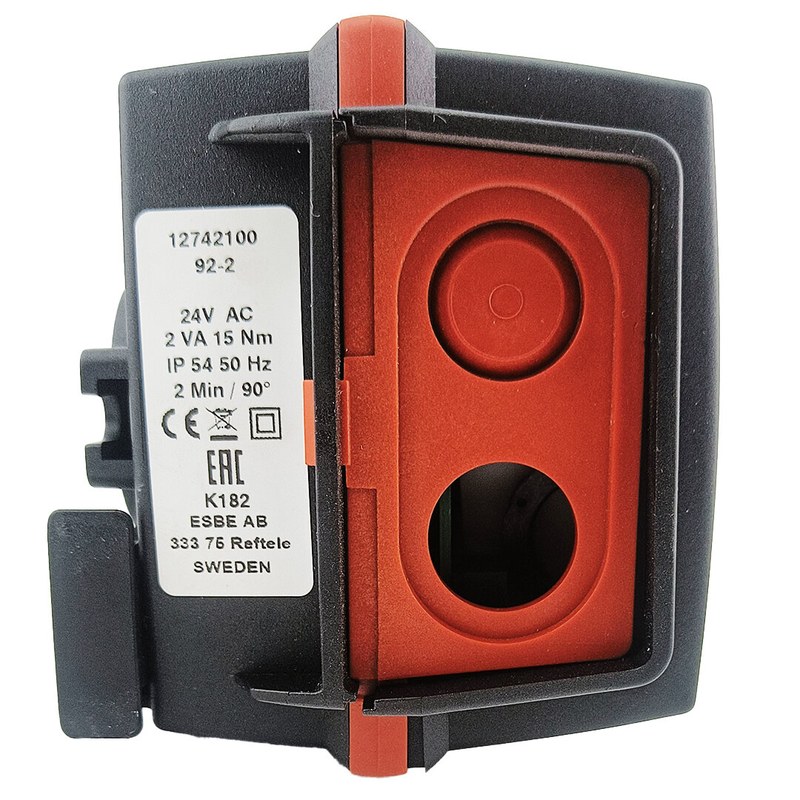

Технические характеристики

Ключевые параметры приводов серии — момент на валу, угол вращения, время полного хода и электрический интерфейс. Они определяют совместимость с клапаном, скорость регулирования и требования к автоматике:

• Тип исполнительного механизма — реверсивный электрический привод поворотного действия,
• Номинальный угол перемещения — 90 для стандартной схемы управления трехходовым клапаном,
• Крутящий момент — порядка 15 Н·м для распространенных исполнений серии,
• Напряжение питания — 230 В переменного тока либо 24 В в соответствующих модификациях,
• Частота питающей сети для исполнений AC — 50 Гц, при допустимости 60 Гц только по паспорту,
• Время поворота на 90 — например, 120 с у исполнения с соответствующей скоростью,
• Расчетная угловая скорость при ходе 120 с — 0,75/с,
• Управляющий интерфейс — трехпозиционные команды «открыть» и «закрыть» в типовой версии,
• Аналоговое позиционирование — сигнал 0–10 В лишь в исполнениях с подходящим контроллером,
• Ограничение перемещения — механические упоры и концевые выключатели в зависимости от версии,
• Ручная установка положения — посредством предусмотренного конструкцией органа управления.

Конструкция исполнительного узла

В защитном корпусе находятся двигатель и механическая передача. Редуктор уменьшает частоту вращения и увеличивает момент, а выходной вал перемещает ось клапана. Для присоединения применяют монтажный комплект:

• Электродвигатель — источник вращения при поступлении команды от внешнего регулятора,
• Редуктор — передача с понижением частоты вращения выходного вала,
• Выходной вал — звено передачи момента на поворотный затвор,
• Кулачковый механизм — настройка конечных положений там, где она предусмотрена,
• Концевые контакты — прекращение движения в крайних точках при соответствующем исполнении,
• Индикатор положения — визуальный контроль ориентации привода относительно шкалы,
• Монтажный адаптер — механическое сопряжение с посадочным местом клапана,
• Клеммный блок — подключение питания и управляющих проводников.

Принцип работы и регулирование

В трехпозиционной схеме контроллер подает напряжение на одну из двух управляющих цепей. Первая вызывает вращение в сторону открытия, вторая — в сторону закрытия. При отсутствии обеих команд привод удерживает достигнутое положение за счет механической передачи. Одновременную подачу противоположных команд схема управления должна исключать. Последовательность рабочего цикла выглядит следующим образом:

• Датчик температуры фиксирует отклонение от заданного значения,
• Регулятор определяет направление корректирующего воздействия,
• Реле или электронный выход подает команду на требуемое направление вращения,
• Электродвигатель через редуктор изменяет угол установки клапана,
• Изменяется доля горячего и охлажденного теплоносителя в смешанном потоке,
• Регулятор прекращает движение после достижения расчетного состояния.

При полном ходе 90 за 120 с перемещение на 30 расчетно занимает 40 с без учета пусковых задержек и люфтов. Температуру смеси при одинаковой удельной теплоемкости потоков оценивают по формуле Tсм = (G1·T1 + G2·T2)/(G1 + G2), где G — массовые расходы. Зависимость расхода от угла нелинейна: поворот на 45 не гарантирует соотношения 1:1.

Режимы эксплуатации

Режим работы зависит от привода и контроллера. При проектировании учитывают следующие способы воздействия на исполнительный механизм:

• Трехпозиционный режим — раздельные команды на прямой и обратный ход с остановкой между импульсами,
• Двухпозиционный режим — перевод между крайними состояниями при соответствующей схеме подключения,
• Импульсное регулирование — дозированное перемещение короткими командами для уменьшения перерегулирования,
• Ручная установка — временное изменение положения при наладке или проверке механического хода,
• Аналоговое управление — позиционирование по заданному сигналу только для совместимых версий с позиционером.

Применение и преимущества

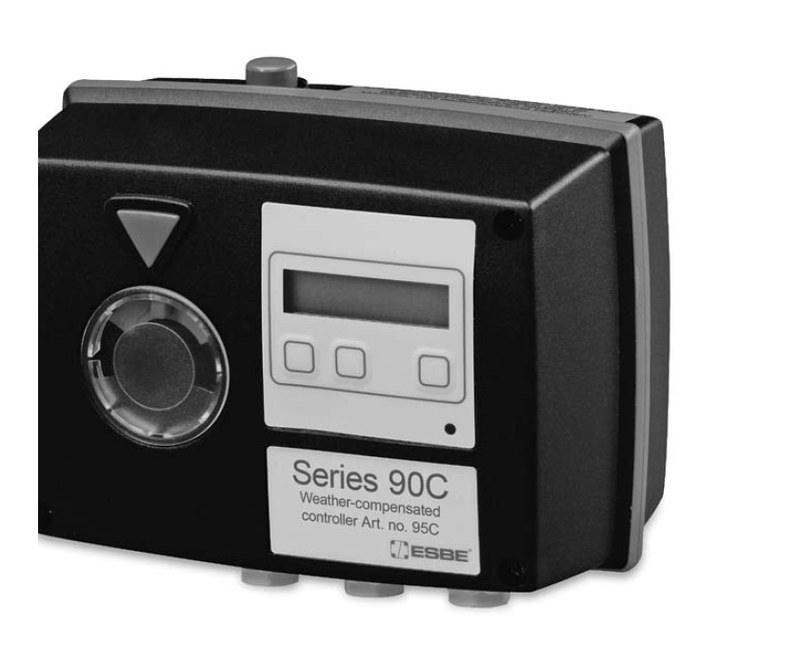

Приводы применяют в узлах радиаторного отопления, теплых полов, регулирования температуры обратного потока и тепловых пунктах. Сам привод не измеряет температуру: команды формирует внешний контроллер, если в составе конкретной системы не предусмотрен встроенный модуль регулирования. Практические достоинства решения проявляются при длительной работе автоматизированного узла:

• Возможность дистанционно изменять положение клапана без ручного обслуживания,
• Плавное изменение теплового режима за счет дозированного углового перемещения,
• Удержание промежуточного положения между управляющими командами,
• Удобство сопряжения с типовыми схемами контроллеров отопления,
• Возможность проверки исходного положения при наладке системы.

Таким образом, электроприводы ESBE 90 обеспечивают управляемый поворот смесительной арматуры. Надежность узла определяется правильным сопряжением штока, соответствием крутящего момента нагрузке и согласованием приводной схемы с контроллером. Компания «Олниса» поставляет промышленное оборудование, в том числе электроприводы ESBE для тепловых систем и автоматизированных установок. Поставка продукции «Олниса» обеспечивает комплектацию объектов промышленного и инженерного назначения.
