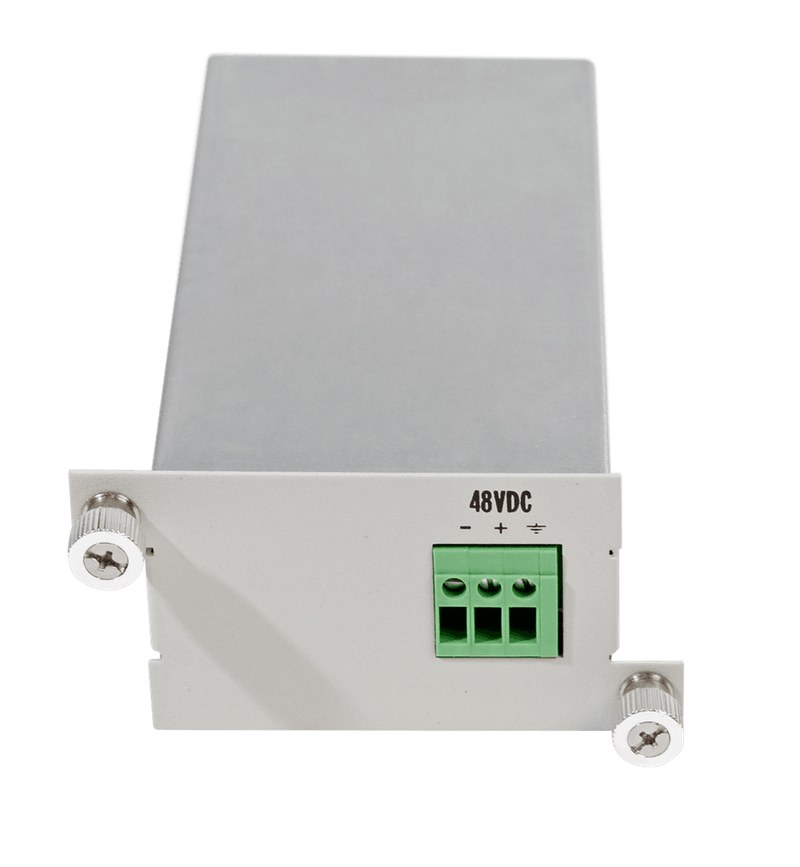

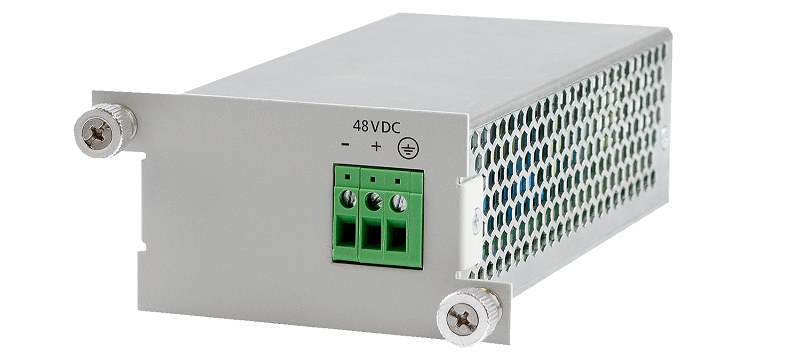

Блок питания Eltex PM100-48/12 — преобразование постоянного напряжения для телекоммуникационного оборудования
Eltex PM100-48/12 — модульный источник вторичного электропитания, предназначенный для преобразования напряжения постоянного тока телекоммуникационной сети в стабилизированное напряжение, необходимое электронным узлам связи. Устройство применяется в совместимых коммутаторах, шлюзах и станционном оборудовании производителя Eltex. Модель рассчитана на входное напряжение 36–72 В постоянного тока и формирует выход 12 В. Максимальная выходная мощность составляет 100 Вт. Такое исполнение позволяет использовать распространенные системы питания номиналом −48 В для обеспечения работы низковольтной цифровой электроники.
Технические характеристики
Основные параметры блока питания приведены ниже:
- производитель — Eltex,
- категория — модуль вторичного электропитания,
- модель — PM100-48/12,
- тип преобразования — DC/DC,
- диапазон входного напряжения — 36–72 В DC,
- номинальное входное напряжение — 48 В DC,
- выходное напряжение — 12 В DC,
- максимальная выходная мощность — 100 Вт,
- расчетный выходной ток при полной мощности — около 8,33 А,
- масса — 0,4 кг,
- комплектный кабель — ПВС 2 × 1,5 мм² длиной 2 м,
- назначение — питание совместимых телекоммуникационных устройств.
Особенности конструкции
Блок питания реализован как законченный преобразователь постоянного напряжения. Внутри корпуса размещены входные цепи, силовые полупроводниковые компоненты, магнитные элементы, выходной фильтр и электронный контур стабилизации. На вход подается напряжение от телекоммуникационной системы постоянного тока. Такой источник может быть связан с центральным выпрямительным оборудованием и аккумуляторным резервированием объекта связи. Электронная схема преобразователя управляет силовыми ключами, создающими высокочастотные импульсы. Энергия передается через соответствующий преобразовательный каскад к выходной цепи, где формируется напряжение постоянного тока. Выходные фильтрующие элементы уменьшают пульсации, возникающие при импульсной работе силовой схемы. Контур обратной связи отслеживает выходное напряжение и корректирует управляющие воздействия при изменении входных условий или нагрузки. При подключении сетевого оборудования нагрузка может изменяться в зависимости от работы процессоров, интерфейсов и дополнительных модулей. Стабилизация необходима для сохранения допустимых условий питания цифровых компонентов. Номинальный выход 12 В не означает возможность использования блока с любым оборудованием такого же напряжения. Необходимо учитывать распиновку, конструкцию соединителей, особенности установки и требования производителя устройства.
Области применения
Модуль используется для питания телекоммуникационных устройств:
- коммутаторы Ethernet Eltex,
- узлы операторских сетей,
- станционное оборудование GPON,
- сетевые шлюзы,
- агрегирующее оборудование,
- телекоммуникационные шкафы,
- платформы передачи данных,
- инфраструктура доступа,
- оборудование сетевого мониторинга,
- резервируемые системы связи.
Компания «Олниса» занимается поставками телекоммуникационного оборудования Eltex, включая блоки питания PM100-48/12. Покупателям предоставляются технические консультации по входным параметрам, мощности и совместимости с сетевыми устройствами. Компания организует доставку оборудования по России.
Преимущества
Практические достоинства модели:
- использование распространенной телекоммуникационной системы постоянного тока,
- стабилизированное питание электронных модулей,
- возможность применения в совместимом станционном оборудовании,
- компактное модульное исполнение,
- снижение потребности во внешнем преобразователе,
- поддержка эксплуатации при изменении входного напряжения,
- удобство замены совместимого блока питания.
Таким образом, Eltex PM100-48/12 — специализированный DC/DC-преобразователь для питания сетевого и телекоммуникационного оборудования. Устройство преобразует напряжение постоянного тока в стабилизированный выход, обеспечивающий работу совместимых электронных систем. Компания «Олниса» поставляет оборудование Eltex и организует доставку блоков питания по всей России.
