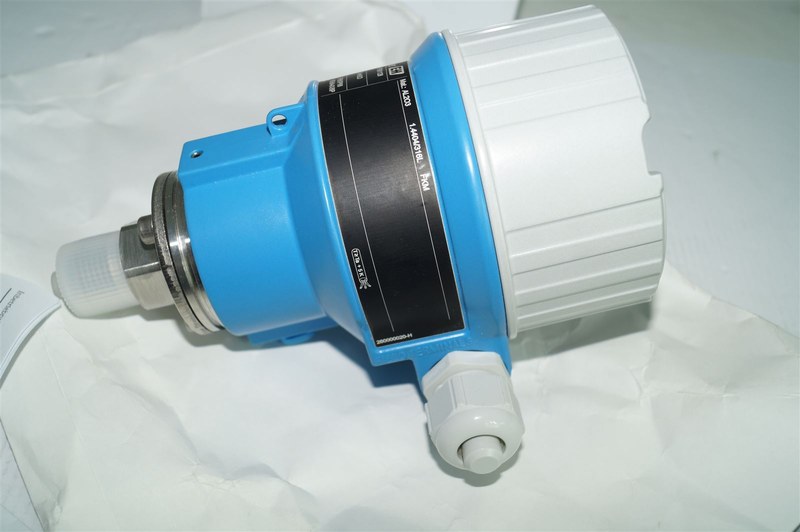

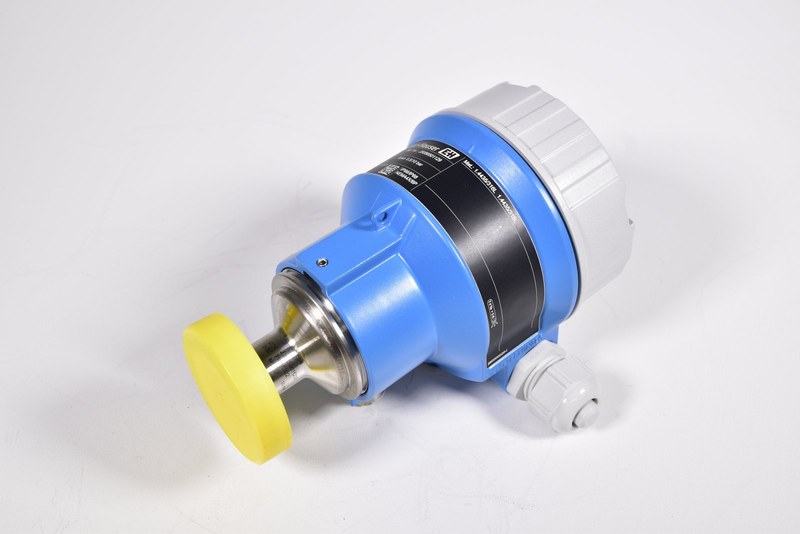

Преобразователь давления Endress+Hauser Cerabar M PMC51 — измерение давления с керамической мембраной Ceraphire
Endress+Hauser Cerabar M PMC51 — промышленный преобразователь избыточного или абсолютного давления, предназначенный для контроля параметров жидких и газообразных технологических сред. Прибор использует емкостную измерительную ячейку с керамической разделительной мембраной. Модель отличается отсутствием передаточной заполняющей жидкости в измерительной ячейке. Такое решение позволяет непосредственно преобразовывать деформацию керамической мембраны в изменение электрической емкости. Cerabar M PMC51 используется не только для измерения давления. В открытых резервуарах его сигнал может применяться для расчета гидростатического уровня жидкости, если известна ее плотность.
Технические характеристики
Основные параметры Endress+Hauser PMC51:
- производитель — Endress+Hauser,
- категория — преобразователь давления,
- серия — Cerabar M,
- модель — PMC51,
- принцип измерения — емкостный,
- тип чувствительного элемента — керамический Ceraphire,
- измерение — избыточное или абсолютное давление,
- диапазон измерительных ячеек — 100 мбар–40 бар,
- предельная перегрузка — до 60 бар,
- стандартная погрешность — ±0,1%,
- токовый сигнал — 4–20 мА,
- цифровой интерфейс — HART,
- дополнительные исполнения связи — PROFIBUS PA и FOUNDATION Fieldbus,
- материал измерительной мембраны — керамика.
Особенности конструкции
Измерительная система состоит из керамической мембраны, неподвижного электрода и электронной схемы преобразования емкости. При воздействии давления мембрана упруго деформируется, изменяя расстояние между электродами. Величина электрической емкости зависит от расстояния между проводящими поверхностями и свойств диэлектрической среды. Поэтому даже небольшое перемещение мембраны вызывает измеримое изменение электрического сигнала. Электронная система преобразует емкость в значение давления с учетом калибровочных характеристик чувствительного элемента. Керамическая мембрана отличается химической стойкостью и высокой механической твердостью. При этом конкретная совместимость с измеряемой жидкостью определяется не только мембраной, но и материалами уплотнений и технологического соединения. Отсутствие маслонаполненной передаточной полости уменьшает зависимость измерения от свойств специальной заполняющей жидкости. В версиях с HART аналоговый сигнал 4–20 мА используется для передачи измеренного значения. Поверх токовой петли может передаваться дополнительная цифровая информация для параметризации и диагностики. При использовании прибора для гидростатического уровня контроллер определяет высоту жидкости по давлению. Этот расчет требует знания плотности продукта и условий давления над поверхностью.
Области применения
Cerabar M PMC51 используется в промышленных процессах:
- контроль давления технологических жидкостей,
- газовые магистрали с совместимой средой,
- измерение гидростатического уровня,
- насосные станции,
- водоснабжение,
- химические установки,
- пищевые технологические линии,
- реакторы,
- технологические емкости,
- системы автоматического регулирования давления.
Компания «Олниса» осуществляет поставки преобразователей Endress+Hauser, включая Cerabar M PMC51. Покупателям предоставляются технические консультации по диапазонам измерения, присоединениям и вариантам выхода. Компания организует доставку приборов по всей России.
Преимущества
Основные практические достоинства:
- непосредственное измерение давления без маслонаполненной ячейки,
- возможность применения для расчета уровня,
- удобная передача данных по токовой петле,
- поддержка цифровой диагностики,
- возможность перенастройки измерительного диапазона,
- применимость в различных технологических средах,
- наличие исполнений с различными присоединениями.
Таким образом, Endress+Hauser Cerabar M PMC51 — преобразователь давления с керамической емкостной измерительной ячейкой. Устройство обеспечивает непрерывное измерение и передачу технологического параметра в системы автоматизации. Компания «Олниса» поставляет оборудование Endress+Hauser и организует доставку по России.
