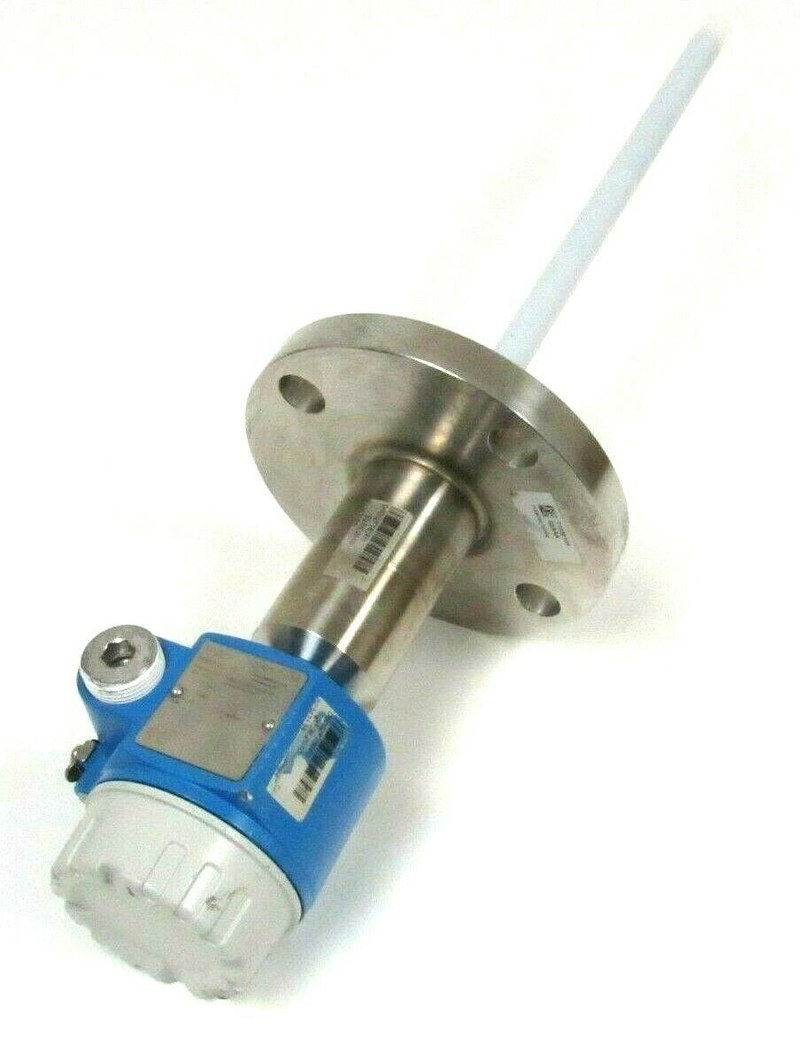

Емкостный уровнемер Endress+Hauser Liquicap M FMI51 — непрерывное измерение уровня жидких сред
Endress+Hauser Liquicap M FMI51 — промышленный емкостный уровнемер для непрерывного контроля заполнения технологических резервуаров. Прибор предназначен для измерения уровня электропроводящих и совместимых непроводящих жидкостей, а также определения межфазных границ в предусмотренных условиях. Измерительный принцип основан на изменении электрической емкости между зондом и окружающими проводящими элементами конструкции. По мере заполнения резервуара изменяется часть чувствительного электрода, находящаяся в жидкости, что приводит к изменению измеряемого электрического параметра.
Технические характеристики
Основные параметры Endress+Hauser Liquicap M FMI51:
- производитель — Endress+Hauser,
- категория — емкостный уровнемер,
- серия — Liquicap M,
- модель — FMI51,
- принцип измерения — емкостный,
- тип чувствительного элемента — изолированный стержневой зонд,
- диапазон непрерывного измерения — 0,1–4,0 м,
- максимальная общая длина зонда — 6 м,
- максимальная неактивная длина — 2 м,
- повторяемость — 0,1%,
- цифровая связь — HART,
- другой интерфейс — PFM в соответствующей комплектации,
- технологические присоединения — резьбовые, фланцевые или гигиенические.
Особенности конструкции
Чувствительный элемент представляет собой металлический стержень с электрической изоляцией. Вместе со стенкой резервуара или отдельным опорным электродом он образует емкостную измерительную систему. Электрическая емкость зависит от геометрии электродов и диэлектрических свойств среды между ними. Когда резервуар заполняется, воздух вокруг части зонда замещается жидкостью, имеющей другую диэлектрическую проницаемость. Электронная схема регистрирует изменение емкости и преобразует его в значение уровня. Для проводящих жидкостей изоляция стержня предотвращает непосредственный электрический контакт электрода с продуктом. При правильной конфигурации это обеспечивает устойчивое измерение в различных технологических условиях. В случае непроводящих жидкостей особенности преобразования зависят от диэлектрических свойств продукта. Если они значительно изменяются, это может повлиять на соответствие измерения фактическому уровню. Полная изоляция зонда уменьшает риск прямого электрического контакта с агрессивной средой. Материал PTFE или PFA выбирается с учетом химической совместимости. При измерении межфазной границы анализируется изменение емкостных характеристик вдоль чувствительной части зонда. Для такого режима необходимы соответствующие свойства и стабильность разделяемых сред.
Области применения
Liquicap M FMI51 используется в резервуарном оборудовании:
- химические емкости,
- технологические баки,
- резервуары растворителей,
- пищевые жидкостные установки,
- реакторы,
- системы подачи реагентов,
- контроль уровня жидкого сырья,
- определение межфазных границ,
- емкости повышенного давления,
- системы автоматического наполнения.
Компания «Олниса» осуществляет поставки приборов Endress+Hauser, включая Liquicap M FMI51. Покупателям доступны технические консультации по типам зондов, материалам и измерительным характеристикам. Компания организует доставку оборудования по России.
Преимущества
Основные достоинства:
- непрерывное измерение без поплавковых элементов,
- применимость в закрытых технологических емкостях,
- возможность использования с агрессивными средами при совместимых материалах,
- дистанционная передача значения уровня,
- наличие исполнений для сложных условий процесса,
- использование изолированного чувствительного электрода,
- возможность контроля межфазных границ.
Таким образом, Endress+Hauser Liquicap M FMI51 — емкостный уровнемер для непрерывного определения заполнения жидкостных резервуаров. Измерение выполняется по изменению электрической емкости чувствительного зонда. Компания «Олниса» поставляет оборудование Endress+Hauser и организует доставку по всей России.
