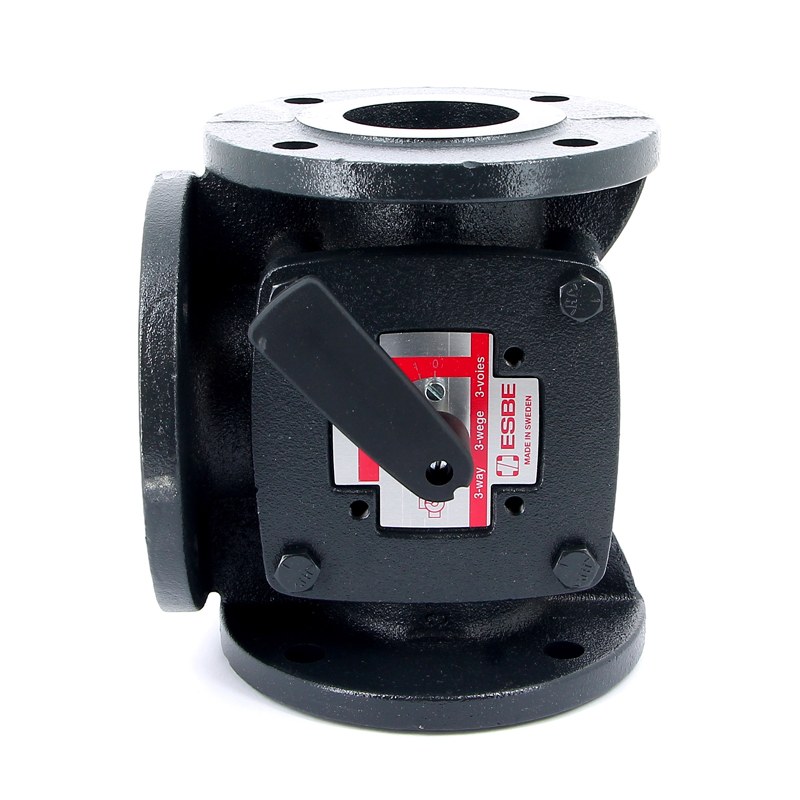

Трехходовой клапан ESBE 3F125 11101400 — регулирование больших потоков в промышленных тепловых сетях
ESBE 3F125 11101400 — трехходовой регулирующий клапан с фланцевым подключением, предназначенный для смешивания и разделения потоков теплоносителя в трубопроводах большого диаметра. Модель входит в серию 3F, рассчитанную на применение в промышленных отопительных и охлаждающих установках. Изделие имеет номинальный диаметр DN125, коэффициент пропускной способности Kvs 280 м³/ч и класс давления PN6. Корпус изготовлен из чугуна, а внутреннее регулирование осуществляется поворотным золотником. Модель применяется совместно с подходящими электроприводами ESBE либо другими предусмотренными управляющими механизмами. Крупный размер клапана позволяет использовать его в магистралях со значительными расходами воды.
Технические характеристики
Основные параметры ESBE 3F125:
- производитель — ESBE,
- категория — фланцевый трехходовой клапан,
- серия — 3F,
- модель — 3F 125,
- артикул — 11101400,
- номинальный диаметр — DN125,
- коэффициент Kvs — 280 м³/ч,
- номинальное давление — PN6,
- максимальное рабочее давление — 6 бар,
- количество присоединений — 3,
- тип присоединения — фланцевое,
- материал корпуса — чугун,
- масса — 27 кг,
- гидравлические режимы — смешивание и разделение,
- управление — поворотное через совместимый привод.
Особенности конструкции

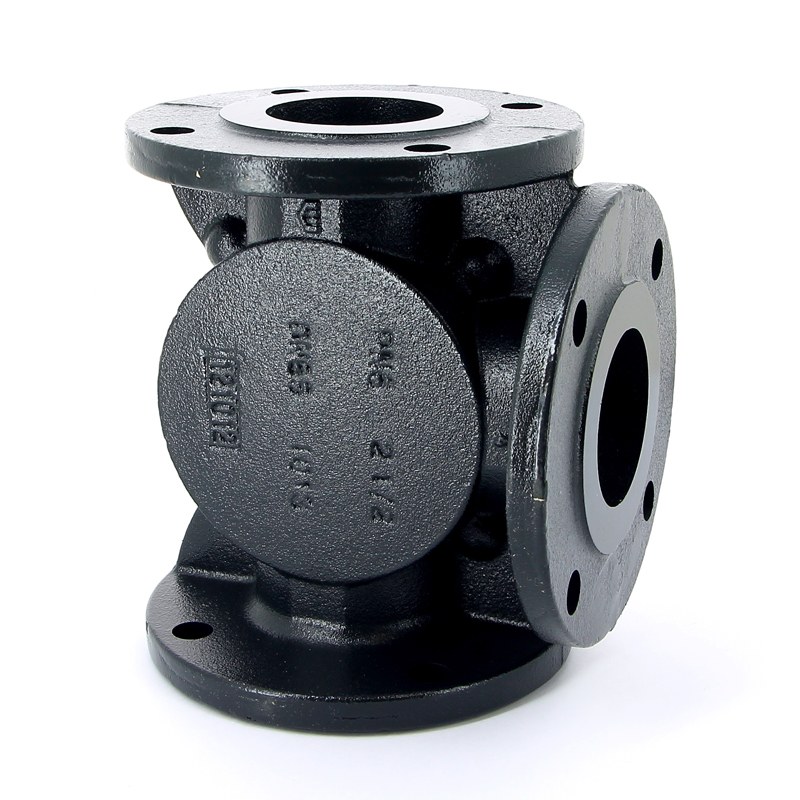

Клапан имеет литой металлический корпус с тремя фланцевыми каналами. Внутренняя регулирующая камера содержит поворотный золотник, который изменяет проходные сечения при перемещении штока. При работе на смешивание два входящих потока объединяются в общем канале. Температура результирующей смеси зависит от количества теплоносителя, поступающего через каждое направление. В разделительном режиме один поток распределяется между двумя выходами. Вращение золотника изменяет гидравлическое сопротивление направлений и тем самым перераспределяет циркуляцию. Конструкция DN125 применяется при значительных расходах. Поэтому в системе необходимо учитывать потери давления на регулирующем узле и их влияние на насосное оборудование. Коэффициент Kvs 280 м³/ч описывает пропускную способность клапана при нормированных условиях. В реальной системе расход определяется располагаемым перепадом давления, положением золотника и сопротивлением других трубопроводных элементов. Чугунный корпус обеспечивает необходимую прочность крупногабаритной арматуры. Фланцевое соединение позволяет устанавливать клапан на соответствующих трубопроводах с использованием прокладок и крепежа. При монтаже важно исключить передачу чрезмерных изгибающих усилий от трубопровода на корпус. Значительная масса изделия требует правильного размещения опор. Степень уплотнения внутренних каналов соответствует назначению регулирующей арматуры. Клапан не должен использоваться вместо самостоятельного запорного устройства, необходимого для безопасного ремонта системы.
Области применения
ESBE 3F125 используется в крупных инженерных установках:
- промышленные котельные,
- центральные тепловые пункты,
- магистральное теплоснабжение,
- крупные теплообменные станции,
- распределительные водяные коллекторы,
- системы охлаждения зданий,
- насосные станции отопления,
- производственные тепловые сети,
- автоматизированные гидравлические узлы,
- системы регулирования больших расходов.
Компания «Олниса» занимается поставками промышленной трубопроводной арматуры ESBE, включая фланцевый клапан 3F125 11101400. Компания поставляет оборудование для тепловых и охлаждающих систем с доставкой по России.
Преимущества
Практические достоинства изделия:
- регулирование значительных потоков воды,
- возможность смешивания и разделения теплоносителя,
- прочная фланцевая конструкция,
- применимость в магистральных системах,
- совместимость с промышленными электроприводами,
- возможность регулирования температуры крупных отопительных контуров,
- долговечное металлическое исполнение.
Таким образом, ESBE 3F125 11101400 — трехходовой фланцевый клапан для управления крупными потоками в теплотехнических установках. Поворотный механизм обеспечивает перераспределение жидкости и позволяет использовать устройство в автоматизированных смесительных узлах. Компания «Олниса» поставляет арматуру ESBE и организует доставку промышленного оборудования по всей России.
