Электропривод ESBE ARA661 12101300 — автоматическое регулирование трехходового смесительного клапана

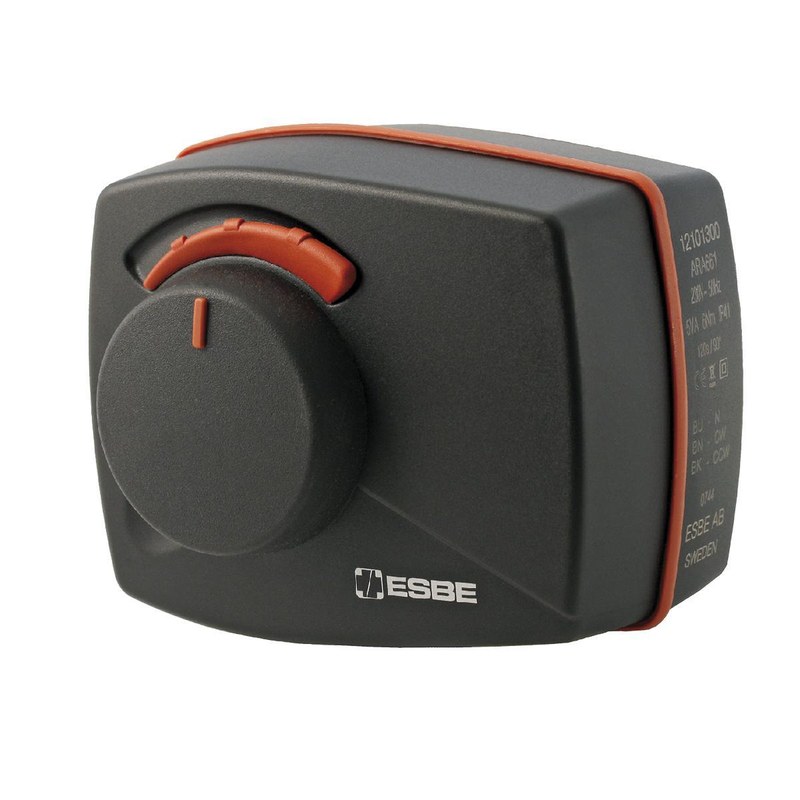

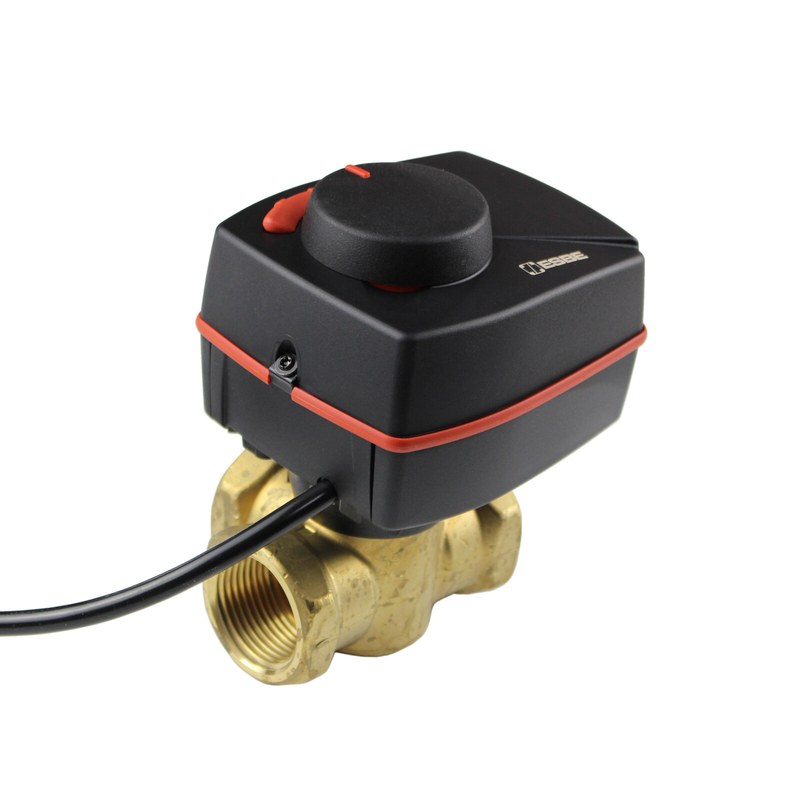

ESBE ARA661 12101300 — компактный поворотный электропривод для управления трехходовой регулирующей арматурой. Он применяется в системах отопления, где требуется изменять температуру подачи путем автоматического регулирования количества горячей и охлажденной воды. Модель относится к серии ARA600 и рассчитана на питание от сети 230 В. Механизм развивает крутящий момент 6 Н·м и выполняет поворот на 90° за 120 секунд. Трехпозиционная схема обеспечивает выполнение команд движения в двух направлениях и остановки. Благодаря этому клапан способен занимать не только полностью открытое и закрытое положения, но и промежуточные состояния.
Технические характеристики
Основные параметры ESBE ARA661:
- производитель — ESBE,
- категория — электропривод смесительного клапана,
- номинальное питание — 230 В AC,
- тип управления — трехпозиционный,
- электрическая схема — SPDT,
- крутящий момент — 6 Н·м,
- время поворота на 90° — 120 с,
- рабочее движение — вращательное,
- управление направлением — электрическое,
- остановка в промежуточном положении — предусмотрена,
- совместимая арматура — соответствующие поворотные клапаны ESBE,
- основное назначение — автоматическое позиционирование золотника,
- прежний заменяемый артикул — 12001400.
Особенности конструкции
В состав устройства входят электродвигатель, зубчатый редуктор, система электрической коммутации и механическое соединение со штоком клапана. При поступлении управляющей команды двигатель начинает вращаться. Редуктор уменьшает скорость движения и создает крутящий момент, необходимый для перемещения регулирующего золотника. Поворот изменяет сечения внутренних проходов трехходового клапана. В смесительной схеме это приводит к перераспределению потоков, имеющих различную температуру. Внешний контроллер определяет необходимость перемещения на основании сигнала температурного датчика. При отклонении температуры подачи от уставки он передает соответствующую команду приводу. Если температура воды становится недостаточной, система увеличивает долю горячего теплоносителя. Когда температура повышается выше заданного значения, золотник перемещается в противоположном направлении. Отсутствие команды приводит к остановке двигателя. Такой режим позволяет удерживать регулирующий орган в промежуточном положении, не перемещая его постоянно от одного крайнего положения к другому. По сравнению с простым двухпозиционным клапаном такая система обеспечивает более гибкое регулирование тепловой мощности.
Области применения
Привод устанавливается в инженерных системах:
- трехходовые смесительные клапаны,
- отопление теплых полов,
- радиаторные контуры,
- котельные установки,
- насосно-смесительные группы,
- теплообменные узлы,
- погодозависимое регулирование,
- системы автоматизации отопления,
- многоконтурные тепловые станции,
- регулирование температуры обратной воды.
Компания «Олниса» осуществляет поставки электроприводов ESBE, включая ARA661 12101300. Компания поставляет оборудование для автоматизации смесительных клапанов и организует доставку по всей России.
Преимущества
Практические достоинства модели:
- дистанционное изменение положения клапана,
- совместимость с типовыми трехпозиционными контроллерами,
- плавное изменение температуры теплоносителя,
- компактная установка на клапан,
- возможность промежуточного позиционирования,
- отсутствие необходимости в постоянной ручной регулировке,
- удобство модернизации отопительных узлов.
Таким образом, ESBE ARA661 12101300 — поворотный электропривод для автоматического управления трехходовыми клапанами. Он преобразует команды контроллера в механическое перемещение золотника, обеспечивая изменение соотношения теплоносителей. Компания «Олниса» поставляет электроприводы ESBE и организует доставку промышленной автоматики по России.
