Трехходовой клапан ESBE с портом AB — управление смешиванием и распределением теплоносителя

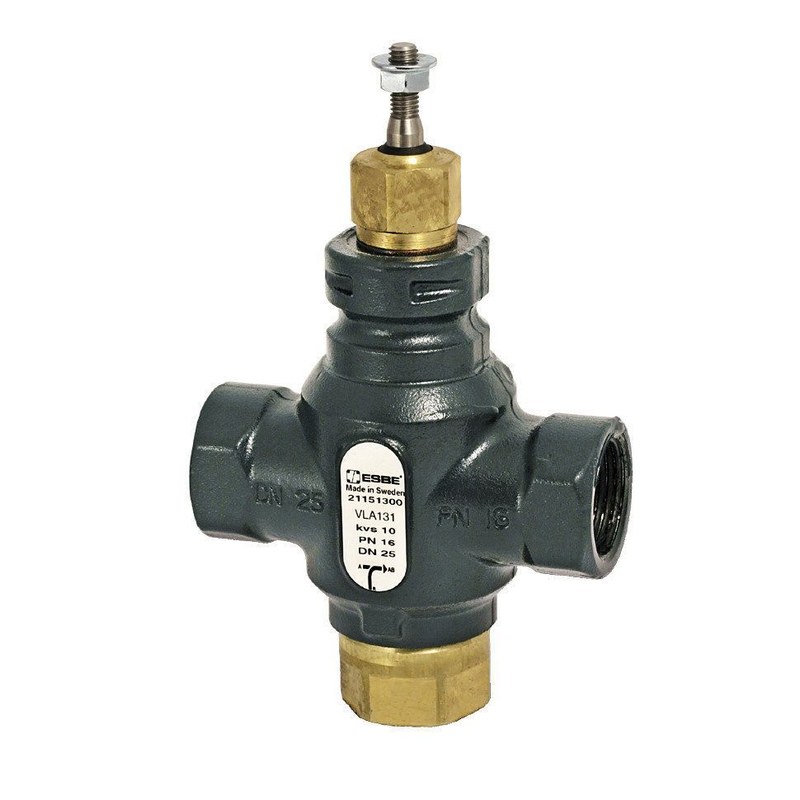

Трехходовые регулирующие клапаны ESBE с обозначениями A, B и AB применяются для изменения направления движения и соотношения расходов теплоносителя в инженерных системах. Буквенная маркировка определяет функциональное назначение присоединительных каналов, что необходимо для правильного построения гидравлической схемы. В качестве конкретного примера рассматривается серия ESBE VLA100. Она объединяет двухходовые и трехходовые регулирующие клапаны с резьбовым подключением и рассчитана на работу в системах отопления и охлаждения. Трехходовые исполнения позволяют использовать общий канал AB совместно с каналами A и B для смешивания или разделения потоков. В отличие от термостатических смесителей с автономным чувствительным элементом, клапаны VLA100 предназначены для управления внешним линейным электроприводом. Температура либо расход изменяются по командам автоматического контроллера.
Технические характеристики
Основные параметры серии ESBE VLA100:
- производитель — ESBE AB, Швеция,
- категория — линейный регулирующий клапан,
- серия — VLA100,
- конфигурации — двухходовая и трехходовая,
- маркировка присоединений — A, B, AB,
- класс номинального давления — PN16,
- номинальное давление — 16 бар,
- ход штока — 20 мм,
- максимальная температура среды — +130 °C,
- минимальная температура среды — −20 °C,
- присоединения — внутренняя трубная резьба Rp,
- характеристика канала A–AB — равнопроцентная модифицированная EQM,
- характеристика канала B–AB — дополнительная,
- материал уплотнений седла — EPDM,
- привод — внешний линейного типа.
Особенности конструкции

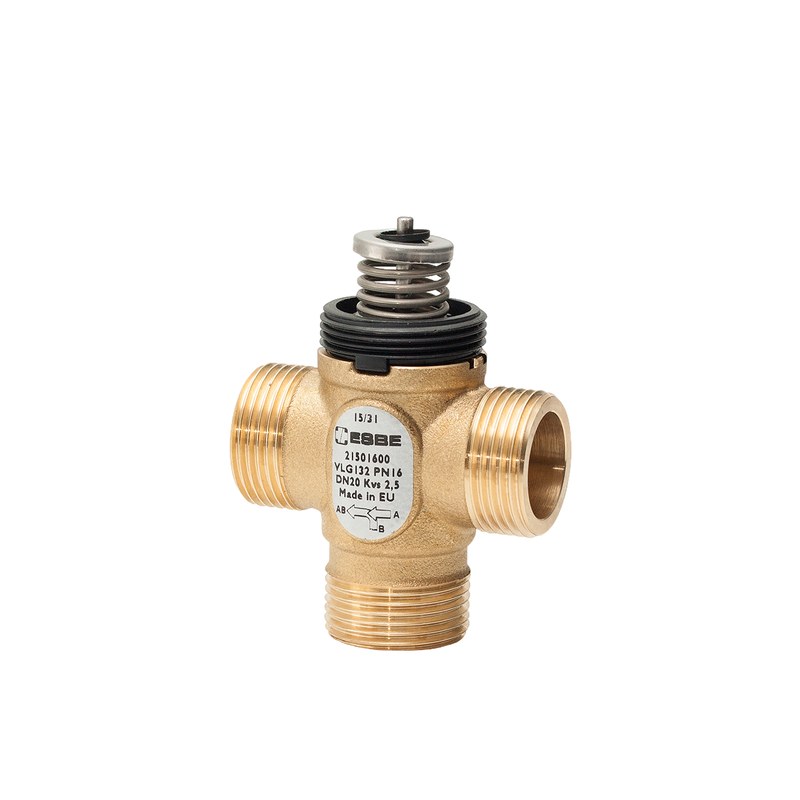

Трехходовой клапан состоит из металлического корпуса, трех гидравлических присоединений, внутренних седел, подвижного затвора и штока. Внутренний механизм изменяет проходные сечения между общим каналом AB и другими направлениями. При работе на смешивание каналы A и B используются для подачи потоков, имеющих различную температуру. Через общий канал AB смесь поступает в регулируемый отопительный контур. При разделении движение организуется противоположным образом: общий поток направляется через AB, после чего распределяется между каналами A и B. Положение регулирующего затвора определяется ходом штока. Когда внешний привод перемещает шток, изменяется гидравлическое сопротивление каждого рабочего направления. Температура смеси зависит от массовых расходов и теплоемкости потоков. Для воды с приблизительно одинаковыми характеристиками результирующая температура определяется взвешенным соотношением поступающих объемов.
Области применения
Клапаны с общим портом AB применяются в инженерных системах:
- смесительные узлы водяного отопления,
- регулирование теплообменников,
- котельные контуры,
- системы водяного охлаждения,
- тепловые пункты,
- распределительные коллекторы,
- промышленное теплоснабжение,
- автоматические узлы подмеса,
- управление температурами подающих линий,
- гидравлические схемы с разделением потоков.
Компания «Олниса» осуществляет поставки регулирующей арматуры ESBE, включая трехходовые клапаны с каналами A, B и AB. Предприятие поставляет клапаны различных присоединительных размеров и совместимые компоненты по доступным исполнениям. Доставка организуется по России.
Преимущества
Основные практические достоинства трехходовой конструкции:
- управление несколькими направлениями потока одним механизмом,
- возможность построения смесительной или разделительной схемы,
- автоматизация температурного режима через внешний привод,
- сокращение числа регулирующих компонентов в узле,
- удобство организации независимых тепловых контуров,
- плавное изменение характеристик отопительной системы.
Трехходовой клапан ESBE с маркировкой AB предназначен для изменения соотношения потоков и управления температурой в водяных системах. Для корректной эксплуатации необходимо учитывать направление движения жидкости, характеристику регулирующего органа и параметры электропривода. Компания «Олниса» поставляет клапаны ESBE и другое промышленное оборудование с доставкой по России.
