Трехходовой клапан ESBE 3F100 11101200 — распределение теплоносителя в крупных отопительных установках

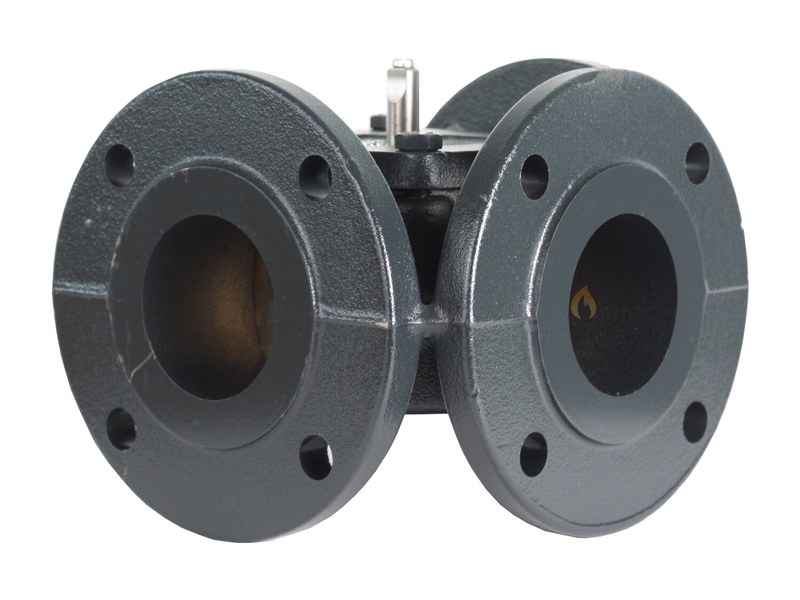

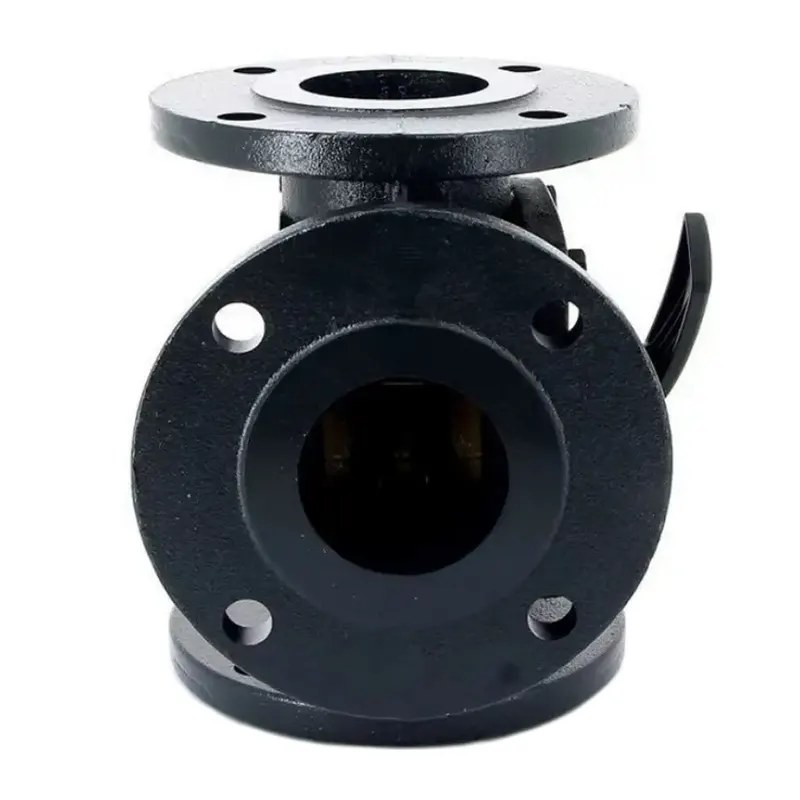

ESBE 3F100 11101200 — трехходовой фланцевый клапан серии 3F, предназначенный для смешивания и разделения потоков в системах отопления и водяного охлаждения. Модель рассчитана на использование в трубопроводах DN100 и применяется в тепловых узлах с высокой циркуляционной производительностью. Коэффициент пропускной способности составляет Kvs 225 м³/ч. Корпус изготовлен из чугуна, а фланцевые присоединения соответствуют классу давления PN6. Устройство выполняет регулирование посредством поворотного золотника. Для автоматической работы применяется совместимый электропривод, который изменяет проходные сечения внутренних каналов по сигналам системы управления.
Технические характеристики
Основные параметры ESBE 3F100:
- производитель — ESBE,
- категория — трехходовой регулирующий клапан,
- серия — 3F,
- модель — 3F 100,
- артикул — 11101200,
- номинальный диаметр — DN100,
- количество присоединений — 3,
- тип присоединения — фланцевое,
- класс давления — PN6,
- номинальное давление — 6 бар,
- коэффициент пропускной способности Kvs — 225 м³/ч,
- материал корпуса — чугун,
- управляющий механизм — поворотный,
- режимы работы — смешивание и разделение.
Особенности конструкции
Внутренняя камера клапана соединяет три фланцевых канала. Поворотный механизм изменяет гидравлическое сопротивление отдельных направлений, что позволяет управлять соотношением потоков без полной остановки циркуляции. При использовании в смесительном режиме через два присоединения поступают жидкости с различной температурой. После объединения общий поток направляется в потребительский контур. Результирующая температура определяется не только положением золотника, но и фактическими расходами. Поэтому корректность температурного регулирования зависит от характеристик насосов и распределения давлений. В режиме разделения поток из общего канала распределяется между двумя ветвями. Такая схема используется для управления тепловой нагрузкой либо перенаправления части теплоносителя. Крупный чугунный корпус обеспечивает механическую устойчивость к предусмотренным эксплуатационным нагрузкам. Фланцевые соединения формируют разъемное присоединение к трубопроводу. При монтаже необходимо учитывать усилия затяжки болтов и свойства прокладок. Неравномерная затяжка может привести к нарушению уплотнения или дополнительным механическим напряжениям. Большая масса требует соблюдения условий поддержки трубопровода. Недопустимо использовать клапан в качестве элемента, воспринимающего произвольные нагрузки от соседних участков магистрали. Для автоматического регулирования шток соединяется с совместимым электроприводом. Он изменяет положение золотника в соответствии с командами внешнего контроллера. В отличие от автономного термостатического смесителя, клапан 3F100 не имеет встроенного измерительного элемента температуры. Поэтому поддержание заданной уставки требует отдельной автоматики.
Области применения
ESBE 3F100 используется в инженерных системах:
- центральные тепловые пункты,
- промышленные отопительные магистрали,
- котельные установки,
- водяные системы охлаждения,
- распределительные коллекторы,
- теплообменные станции,
- регулирование производственных тепловых контуров,
- насосные узлы,
- автоматизация подачи теплоносителя,
- технологические водяные сети.
Компания «Олниса» осуществляет поставки фланцевой регулирующей арматуры ESBE, включая 3F100 11101200. Предприятие поставляет промышленное оборудование для тепловых систем и организует доставку по России.
Преимущества
Основные эксплуатационные достоинства:
- регулирование потоков большого объема,
- возможность смешивания и разделения,
- совместимость с внешним приводом,
- использование в крупных тепловых узлах,
- прочная литая конструкция,
- разъемное фланцевое подключение,
- возможность организации автоматического температурного управления.
Таким образом, ESBE 3F100 11101200 — фланцевый трехходовой клапан для изменения расхода и температуры теплоносителя в промышленных инженерных системах. Его работа основана на поворотном перемещении регулирующего элемента внутри корпуса. Компания «Олниса» поставляет клапаны ESBE и организует доставку по всей России.
