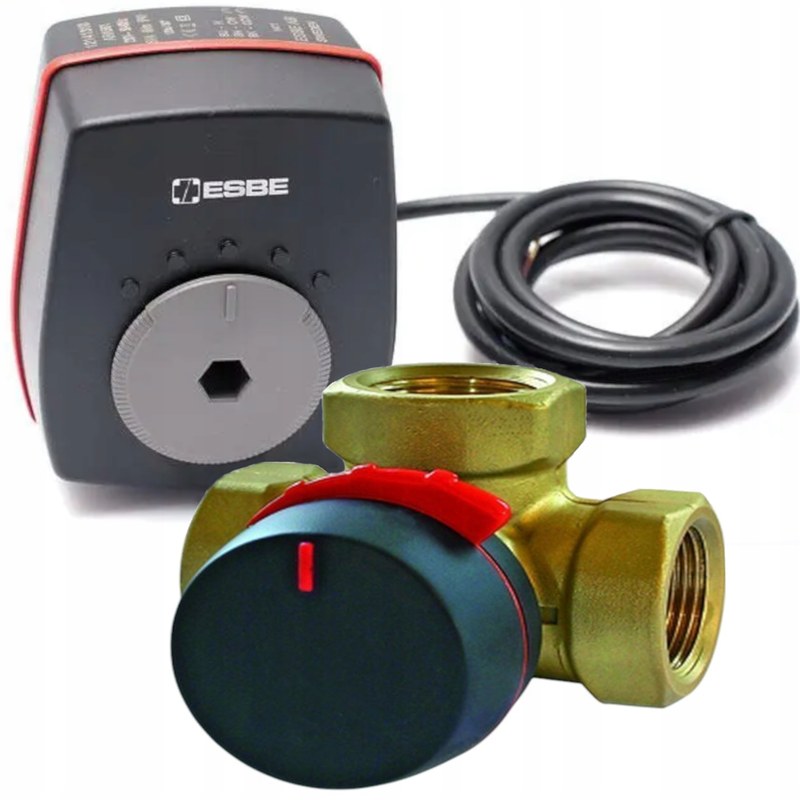

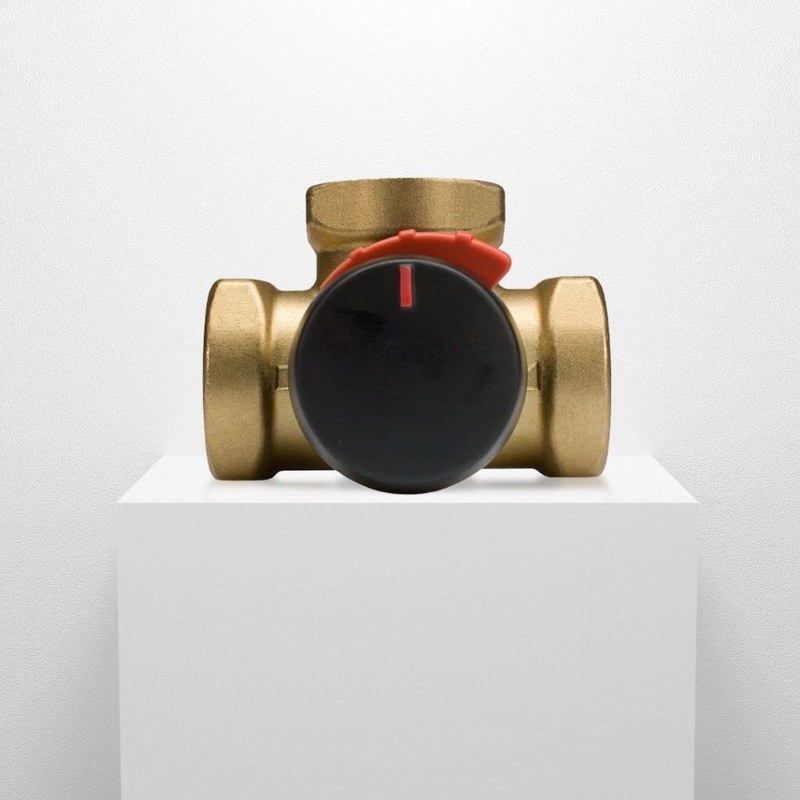

Трехходовой клапан ESBE VRG131 DN25 11601100 — смешивание теплоносителя в регулируемых контурах
ESBE VRG131 DN25 11601100 — трехходовой поворотный клапан для изменения соотношения горячего и охлажденного потоков в водяных системах отопления. Изделие относится к серии VRG130 и используется в смесительных узлах, где необходимо регулировать температуру подачи без изменения режима основного источника тепла. Номинальный диаметр составляет DN25, присоединение выполняется через внутреннюю резьбу Rp 1", а коэффициент пропускной способности Kvs равен 10 м³/ч.
Технические характеристики
Основные параметры ESBE VRG131:
- производитель — ESBE,
- номинальный диаметр — DN25,
- количество каналов — 3,
- управление — ручное или с совместимым приводом,
- принцип регулирования — поворотный.
Особенности конструкции
Внутри корпуса располагается поворотный регулирующий элемент, соединенный со штоком. Изменяя угол поворота, золотник перераспределяет проходное сечение между тремя гидравлическими каналами. При работе в смесительном режиме горячая вода поступает через одно присоединение, а охлажденная обратная вода — через другое. После соединения формируется общий поток, температура которого определяется соотношением расходов. Чем больше доля горячего теплоносителя, тем выше результирующая температура. При увеличении участия обратной воды температура смеси снижается. В режиме разделения единый входящий поток распределяется между двумя выходами. Такая возможность используется в гидравлических установках, предусматривающих перенаправление циркуляции. Коэффициент Kvs определяет связь между расходом и потерями давления на полностью открытом клапане. Для воды приблизительная зависимость выражается формулой Δp = (Q/Kvs)², если расход задан в м³/ч, а перепад давления — в барах. Поэтому при проектировании необходимо оценивать не только диаметр присоединений, но и фактический расход контура. Слишком большое гидравлическое сопротивление требует дополнительного напора насоса. Материал DZR применяется для ограничения риска обесцинкования при контакте с водой. Однако соответствие теплоносителя требованиям химической совместимости остается обязательным. Уплотнения EPDM обеспечивают предусмотренное разделение внутренних потоков. При этом регулирующий клапан не заменяет самостоятельную запорную арматуру, необходимую для полного отключения трубопровода.
Области применения
ESBE VRG131 DN25 используется в следующих системах:
- низкотемпературные контуры,
- теплообменные узлы,
- распределительные коллекторы,
- системы охлаждения,
- многоконтурное теплоснабжение,
- автоматизированные гидравлические установки.
Компания «Олниса» занимается поставками трехходовых клапанов ESBE, включая VRG131 11601100. Предприятие поставляет регулирующую трубопроводную арматуру и совместимые компоненты. Доставка организуется по всей России.
Преимущества
Основные эксплуатационные достоинства:
- возможность изменения температуры без перестройки котлового режима,
- поддержка смешивания и разделения потоков,
- совместимость с электроприводами,
- компактное резьбовое исполнение,
- применимость для нескольких типов отопительных схем,
- ручное управление при отсутствии автоматики,
- устойчивая конструкция регулирующего механизма.
Таким образом, ESBE VRG131 DN25 11601100 — ротационный трехходовой клапан для регулирования соотношения потоков теплоносителя. Устройство позволяет формировать требуемые температурные условия в отдельных гидравлических контурах. Компания «Олниса» поставляет клапаны ESBE и организует доставку оборудования по России.
