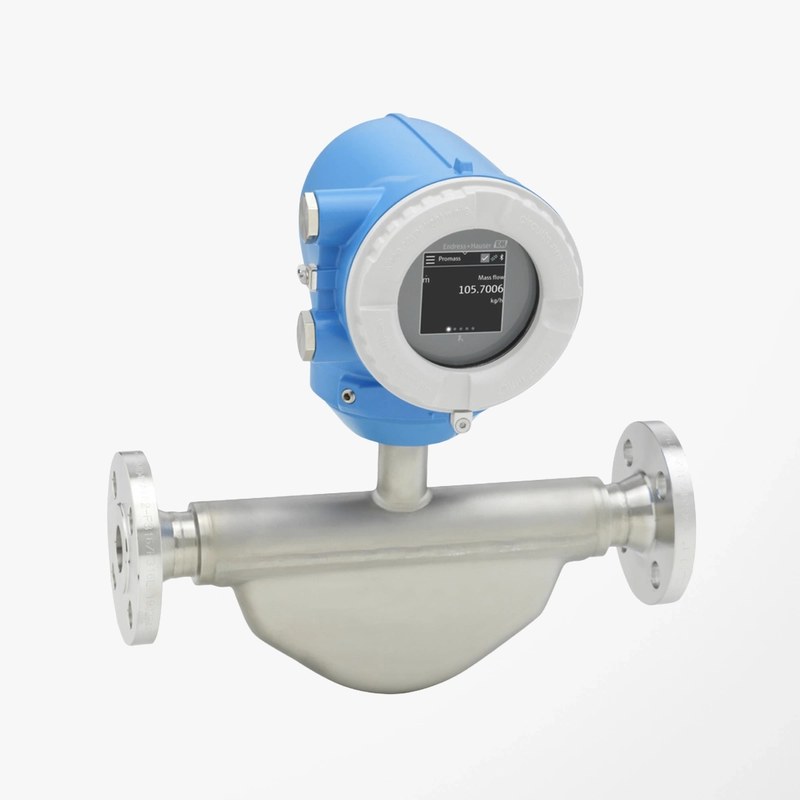

Кориолисовый расходомер Endress+Hauser Promass E 200 8E2B — прямое измерение массы жидкостей и газов
Endress+Hauser Proline Promass E 200 8E2B — массовый расходомер, использующий кориолисовый принцип измерения. Прибор предназначен для технологических установок, где требуется определить массу продукта, проходящую через трубопровод, без отдельного расчета на основании плотности и объемного расхода. Конструкция содержит колеблющиеся измерительные трубки, температурный датчик и электронный преобразователь. Одновременно с массовым расходом система способна получать данные о плотности, температуре и расчетном объемном расходе. Promass E 200 применяется в химической, энергетической и других отраслях, где необходимы устойчивые измерения жидких или газообразных сред в пределах возможностей конкретного исполнения.
Технические характеристики
Основные параметры Endress+Hauser Promass E 200:
- производитель — Endress+Hauser,
- категория — кориолисовый массовый расходомер,
- серия — Proline Promass E 200,
- базовый код изделия — 8E2B,
- принцип измерения — эффект Кориолиса,
- материал корпуса сенсора — нержавеющая сталь 1.4301,
- материал корпуса преобразователя — алюминиевый сплав AlSi10Mg,
- степень защиты — IP66/IP67,
- аналоговый выход — 4–20 мА HART,
- дополнительный выход — импульсный, частотный или переключающий,
- дисплей — четырехстрочный с подсветкой,
- управление — сенсорными элементами через корпус.
Особенности конструкции
Измерительный узел состоит из трубок, через которые движется контролируемая среда. Электромагнитная система возбуждения заставляет их совершать механические колебания. Когда жидкость или газ проходит через колеблющуюся трубку, на движущуюся массу воздействуют кориолисовы силы. Их действие приводит к изменению фазы колебаний между отдельными участками чувствительного элемента. Датчики регистрируют возникающий фазовый сдвиг. Электроника определяет его величину и вычисляет массовый расход по заранее установленной калибровочной зависимости. Важное отличие кориолисового метода — непосредственное определение массового расхода. При изменении плотности измеряемой среды прибор не нуждается в отдельном датчике плотности для пересчета объема в массу. Собственная резонансная частота системы зависит от массы продукта внутри трубок. Поэтому по изменению частоты можно дополнительно определять плотность. Температурный датчик используется для компенсации изменений механических свойств трубок при нагреве и для регистрации температуры технологической среды. Объемный расход рассчитывается на основании измеренных массы и плотности. Таким образом, один прибор может выполнять сразу несколько функций технологического контроля. Механические измерительные трубки не имеют свободно вращающихся деталей. Однако колебательная система чувствительна к некоторым внешним воздействиям, поэтому при монтаже необходимо учитывать вибрации трубопровода.
Области применения
Promass E 200 используется в промышленном учете и управлении:
- дозирование жидкостей,
- контроль химического сырья,
- измерение расхода газов,
- производственные смесительные процессы,
- массовый учет продукции,
- технологические насосные линии,
- измерение плотности растворов,
- энергетические установки,
- управление подачей реагентов,
- автоматизированные производственные процессы.
Компания «Олниса» занимается поставками расходомеров Endress+Hauser, включая Promass E 200 8E2B. Покупателям доступны технические консультации по характеристикам измерения и комплектации. Компания организует доставку промышленного оборудования по России.
Преимущества
Практические достоинства:
- непосредственное измерение массового расхода,
- совмещение нескольких измерительных функций,
- отсутствие вращающихся рабочих элементов,
- возможность работы с жидкостями и газами,
- интеграция в автоматизированные системы учета,
- уменьшение потребности в отдельных измерителях плотности,
- удобная цифровая индикация параметров.
Таким образом, Endress+Hauser Promass E 200 8E2B — кориолисовый массовый расходомер, обеспечивающий регистрацию расхода, плотности и температуры технологических продуктов. Конструкция подходит для производственных систем, где требуется непосредственный учет массы. Компания «Олниса» поставляет оборудование Endress+Hauser и организует доставку по всей России.
