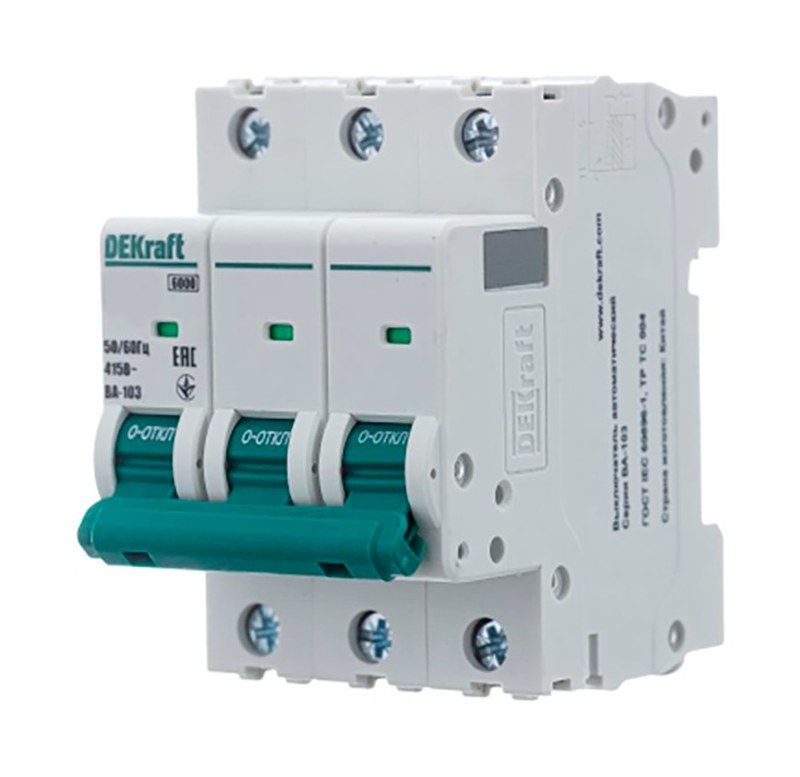

Автоматический выключатель DEKraft 12308DEK — безопасность и надежность электроснабжения
Автоматический выключатель DEKraft 12308DEK предназначен для защиты низковольтной электрической цепи от перегрузки и короткого замыкания. При возникновении сверхтока аппарат размыкает контакты и прекращает подачу питания на защищаемый участок. В отличие от плавкого предохранителя, выключатель после устранения причины срабатывания можно включить повторно, если он не поврежден и параметры цепи соответствуют требованиям изготовителя.
Технические характеристики
Основные числовые параметры задают назначение аппарата и условия его включения в сеть:
- Тип аппарата — автоматический выключатель модульного исполнения,
- серия — DEKraft,
- артикул — 12308DEK,
- число полюсов — 3,
- номинальный ток — 8 А,
- назначение — защита цепи от перегрузки и короткого замыкания,
- принцип защиты — тепловое и электромагнитное расцепление,
- монтаж — установка на DIN-рейку в распределительном щите,
- рабочее напряжение — по маркировке и паспорту конкретного исполнения,
- частота сети — по маркировке и паспорту конкретного исполнения,
- времятоковая характеристика — по обозначению на лицевой панели,
- отключающая способность — по маркировке и паспорту конкретного исполнения.
Номинальный ток 8 А — расчетная величина для выбора защиты, а не порог мгновенного отключения. При небольшом превышении этого значения тепловой расцепитель действует с задержкой. Чем выше ток относительно номинального, тем быстрее развивается нагрев и тем меньше время до размыкания контактов. Время срабатывания зависит от времятоковой характеристики, температуры окружающей среды и условий установки. Отключающая способность определяет предельный ток короткого замыкания, который аппарат может отключить в установленных изготовителем условиях. Ее сопоставляют с ожидаемым током повреждения в месте монтажа. Номинал 8 А эту характеристику не заменяет. Если параметры сети и маркировка аппарата не согласованы, корректность защиты нельзя оценивать только по номинальному току.
Конструкция аппарата

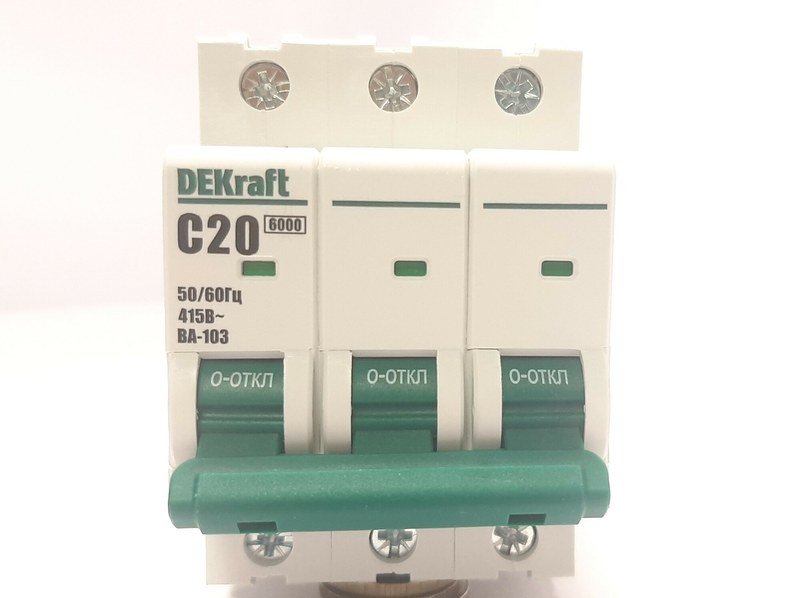

Корпус выключателя выполнен из электроизоляционного материала и разделяет внутренние токоведущие части. Внутри расположены контакты, механизм расцепления, тепловой и электромагнитный расцепители, а также дугогасительная камера. На лицевой стороне находятся рукоятка управления и обозначения, необходимые для идентификации аппарата. Основные конструктивные элементы выполняют следующие функции:
- изоляционный корпус разделяет внутренние токоведущие части и формирует внешнюю оболочку аппарата,
- неподвижные и подвижные контакты замыкают и размыкают защищаемую цепь,
- механизм свободного расцепления отключает контакты при срабатывании защиты независимо от положения рукоятки,
- тепловой расцепитель реагирует на длительную перегрузку за счет нагрева биметаллической пластины,
- электромагнитный расцепитель воздействует на механизм при резком росте тока короткого замыкания,
- дугогасительная камера принимает и гасит электрическую дугу при размыкании контактов,
- клеммы обеспечивают присоединение проводников допустимого типа и сечения,
- рукоятка служит для ручного управления и отображает положение механизма.
Общий механизм связывает три полюса, благодаря чему при срабатывании защиты отключаются все фазы защищаемой трехфазной цепи. Это важно для нагрузок, работа которых зависит от полноценного фазного питания. При этом выключатель не анализирует состояние фаз как измерительный прибор и не определяет чередование фаз.
Принцип действия и режимы работы
В рабочем режиме ток проходит через контакты и расцепители каждого полюса. При ручном включении механизм фиксирует контакты в замкнутом положении. Если ток нагрузки длительно превышает допустимую для выбранного аппарата область, нагревается биметаллическая пластина теплового расцепителя. Она изгибается и освобождает защелку механизма, после чего контакты размыкаются. Такая реакция позволяет не отключать цепь при кратковременных незначительных отклонениях, но ограничить продолжительность перегрузки. При коротком замыкании ток резко возрастает. Электромагнитный расцепитель создает усилие, которое приводит в действие механизм отключения. Контакты быстро расходятся, а возникшая между ними дуга направляется в дугогасительную камеру. Ее конструкция разделяет и охлаждает дугу, уменьшая время ее существования. Фактический порог срабатывания зависит от исполнения расцепителя и указанной на аппарате времятоковой характеристики. Основные режимы аппарата связаны с положением контактов и реакцией защиты:
- включенное положение — контакты всех трех полюсов замкнуты и ток проходит через цепь,
- ручное отключение — рукоятка переводится в положение разомкнутой цепи,
- отключение при перегрузке — тепловой расцепитель размыкает контакты с выдержкой времени,
- отключение при коротком замыкании — электромагнитный расцепитель быстро приводит механизм в действие,
- повторное включение — выполняется после отключения нагрузки или устранения причины аварии,
- состояние после срабатывания — механизм фиксирует положение, указывающее на отключение аппарата.
Если выключатель срабатывает повторно, многократное включение без устранения причины не является штатным способом восстановления питания. Перегрузка может быть связана с чрезмерным током нагрузки, а короткое замыкание — с повреждением изоляции, ошибкой подключения или неисправностью оборудования. Повторное отключение следует рассматривать как признак того, что цепь требует проверки.
Монтаж и подключение
DEKraft 12308DEK устанавливают в распределительном корпусе на стандартную DIN-рейку, если это предусмотрено конструкцией изделия. Перед монтажом цепь обесточивают и проверяют отсутствие напряжения прибором, подходящим для условий измерения. Аппарат подключают последовательно в защищаемую линию, соблюдая схему и обозначения клемм. Надежность соединения зависит от подготовки проводника и затяжки клеммы. Тип жилы, допустимое сечение, необходимость наконечников, длину зачистки и момент затяжки определяют по документации производителя. Недостаточно затянутое соединение может нагреваться из-за повышенного переходного сопротивления. Чрезмерное усилие способно повредить клемму или проводник. Трехполюсное исполнение включают в трехфазную цепь согласно проектной схеме. Подключение нейтрального проводника к полюсу допустимо только при соответствующем назначении изделия и проектном решении. Также при размещении аппарата учитывают температуру внутри щита, взаимный нагрев соседних модулей и требования к оболочке, защищающей оборудование от условий окружающей среды.
Таким образом, DEKraft 12308DEK — трехполюсный автоматический выключатель номиналом 8 А для защиты низковольтной цепи от перегрузок и коротких замыканий. Тепловой расцепитель реагирует на длительный сверхток, электромагнитный — на резкий рост тока, а общий механизм отключает три полюса. При проектировании и монтаже учитывают характеристики сети, нагрузку, проводники и паспортные параметры конкретного исполнения. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и объектов инфраструктуры. В ассортименте представлены электротехнические изделия и компоненты для распределительных систем, включая автоматические выключатели DEKraft. «Олниса» поставляет оборудование для комплектации производственных и инженерных объектов и поддерживает доступность промышленных компонентов для электротехнических систем.
