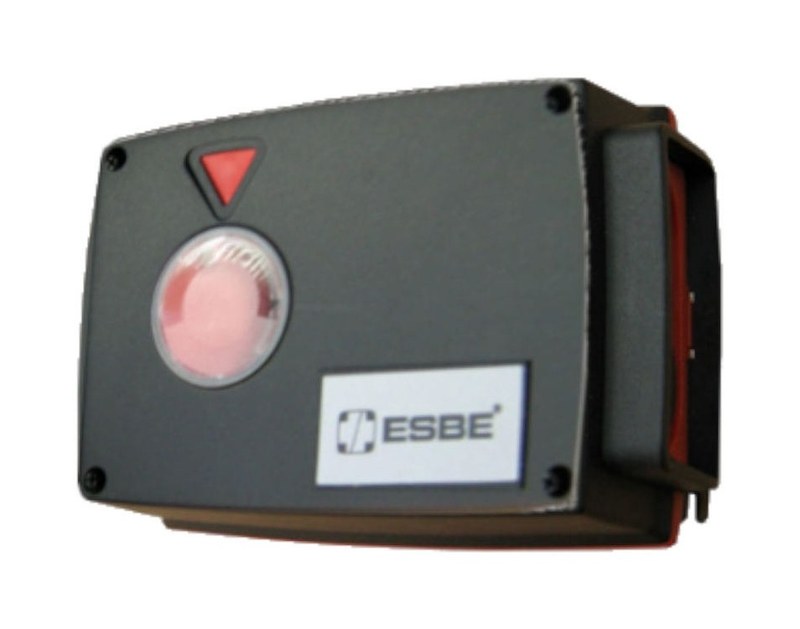

Электропривод ESBE 95-2 12052000 — силовое трехпозиционное управление поворотной арматурой
ESBE 95-2 12052000 — электрический исполнительный механизм серии 90, предназначенный для управления положением ротационных клапанов систем отопления и охлаждения. Оборудование преобразует электрические команды в медленное механическое вращение штока, обеспечивая изменение соотношения теплоносителей. Модель рассчитана на питание 230 В переменного тока и трехпозиционное управление. Максимальный крутящий момент составляет 15 Н·м, а поворот на 90° выполняется за 120 секунд. Привод может применяться с совместимыми клапанами ESBE, включая крупную фланцевую арматуру серии 3F. Внешний контроллер задает направление движения, а встроенный редуктор обеспечивает передачу требуемого усилия.
Технические характеристики
Основные параметры ESBE 95-2:
- производитель — ESBE,
- категория — электропривод поворотной арматуры,
- серия — 90,
- модель — 95-2,
- артикул — 12052000,
- номинальное напряжение — 230 В AC,
- частота питания — 50 Гц,
- схема управления — трехпозиционная SPDT,
- время поворота на 90° — 120 с,
- максимальный крутящий момент — 15 Н·м,
- диапазон настраиваемого рабочего угла серии — 30–180°,
- тип механического движения — вращательный,
- изменение направления — по электрической команде,
- ручное управление — предусмотрено через механизм расцепления,
- вспомогательный переключатель — дополнительная опция,
- альтернативное исполнение с установленным переключателем — 95-2M,
- артикул исполнения 95-2M — 12052100,
- применение — совместимые ротационные клапаны ESBE.
Особенности конструкции
Исполнительный механизм состоит из электродвигателя, редуктора, механизма соединения с клапаном, ограничительных элементов и управляющих электрических цепей. Когда контроллер формирует команду открытия, на соответствующую цепь поступает напряжение. Электродвигатель начинает вращаться, а редуктор уменьшает частоту вращения и увеличивает усилие на выходном валу. Под действием привода поворотный золотник клапана изменяет положение. В результате меняются проходные сечения гидравлических каналов и соотношение горячего и охлажденного потоков. При подаче команды в противоположном направлении механизм выполняет обратное перемещение. Когда управляющий сигнал отсутствует, вращение прекращается. Такой способ позволяет использовать любое промежуточное положение регулирующего элемента в пределах установленного рабочего угла. В отопительной системе контроллер сравнивает фактическую температуру подачи с заданной. Если необходимо увеличить нагрев, он изменяет положение клапана в сторону большего поступления горячей воды. При превышении температурной уставки выполняется обратная коррекция. Механический привод не измеряет температуру самостоятельно: для такой функции необходим внешний контроллер и датчик. Серия 90 предусматривает регулирование рабочего угла с использованием кулачковых механизмов. Это позволяет согласовывать крайние положения исполнительного механизма с характеристиками конкретного клапана.
Области применения
ESBE 95-2 используется в автоматизированных гидравлических установках:
- крупные трехходовые клапаны,
- фланцевая арматура ESBE 3F,
- центральные тепловые пункты,
- котельные установки,
- промышленные системы теплоснабжения,
- водяное охлаждение,
- теплообменные узлы,
- распределение потоков теплоносителя,
- насосно-смесительные системы,
- управление температурой магистральных контуров.
Компания «Олниса» занимается поставками электроприводов ESBE, включая модель 95-2 12052000. Компания поставляет электрические исполнительные механизмы и компоненты регулирующей арматуры с доставкой по России.
Преимущества
Основные достоинства привода:
- возможность автоматического управления клапаном,
- достаточное усилие для совместимой крупной арматуры,
- удержание промежуточных положений,
- возможность ручного управления,
- гибкая настройка рабочего угла,
- совместимость с трехпозиционной автоматикой,
- плавное изменение гидравлического режима,
- использование в системах с повышенной тепловой мощностью.
Таким образом, ESBE 95-2 12052000 — ротационный электропривод, предназначенный для управления положением регулирующей арматуры по трехпозиционным электрическим командам. Редуктор позволяет передавать необходимое усилие и постепенно изменять положение клапана. Компания «Олниса» поставляет оборудование ESBE и организует доставку по всей России.
