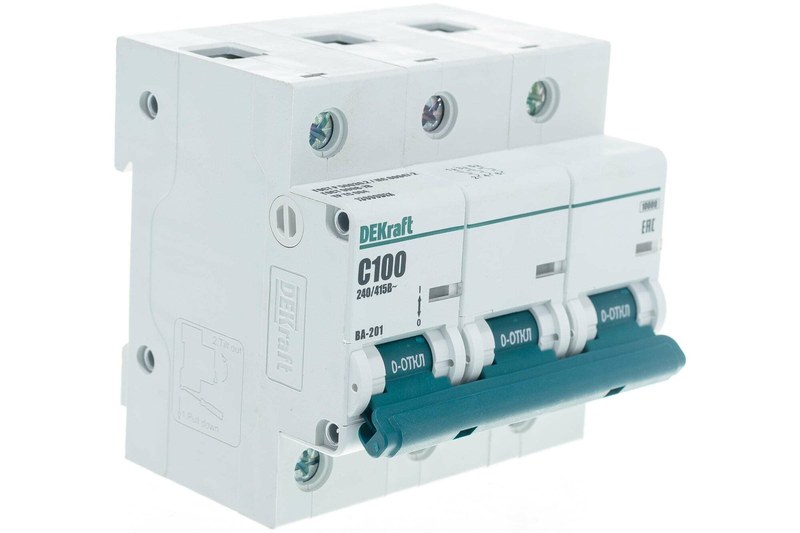

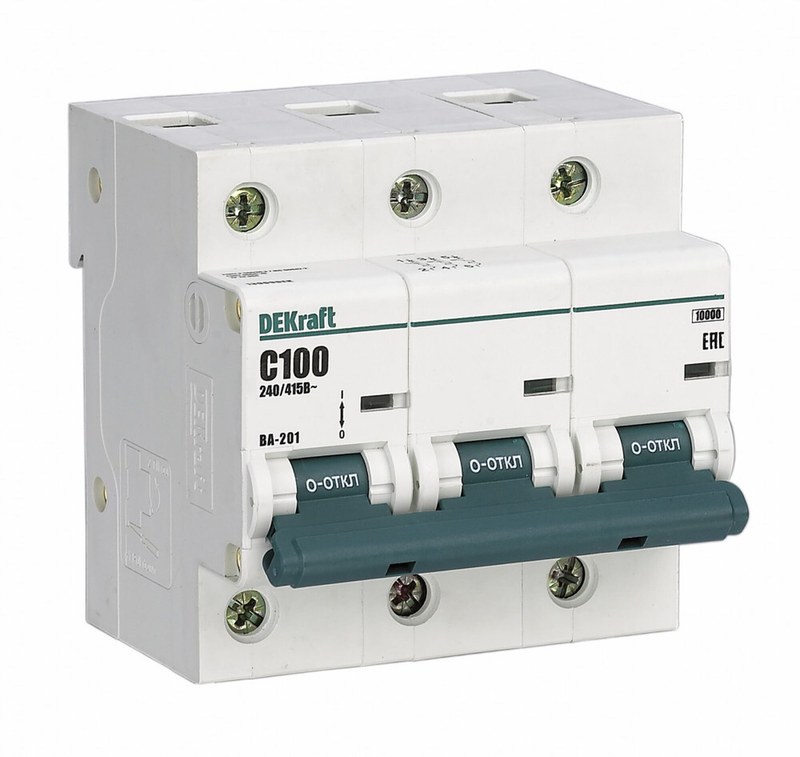

Автомат DEKraft 13009DEK серии ВА-201 для промышленного электрооборудования

Выключатель DEKraft 13009DEK относится к низковольтной коммутационной аппаратуре, предназначенной для включения и отключения электрической цепи. Такие устройства применяются в распределительных щитах и электротехнических сборках, где необходимо управлять подачей питания и обеспечивать видимое или функциональное размыкание цепи в соответствии с конструкцией аппарата. При проектировании системы выключатель рассматривают вместе с питающей сетью, нагрузкой, проводниками и защитными устройствами. В коммутационной аппаратуре принципиально различают выключатели нагрузки и автоматические выключатели. Первый аппарат выполняет коммутацию рабочего тока, а автоматический выключатель дополнительно отключает цепь при перегрузке или коротком замыкании благодаря расцепителям. Наличие или отсутствие такой защиты нельзя определять по внешнему сходству корпуса: тип аппарата устанавливают по маркировке, схеме и техническому описанию DEKraft 13009DEK.

Конструкция выключателя

Конструкция коммутационного аппарата объединяет изоляционные, токоведущие и механические элементы. Корпус отделяет внутренние части от окружающей среды и поддерживает заданные электрические зазоры. Внутри размещаются неподвижные и подвижные контакты, приводной механизм, клеммы и, в зависимости от исполнения, дугогасительная система. Конкретный состав DEKraft 13009DEK следует подтверждать по техническому паспорту. К основным узлам выключателя относятся:

• изоляционный корпус из материала, рассчитанного на электрическую прочность и нагрев при штатной нагрузке,
• неподвижные контакты, соединённые с входными или выходными клеммами,
• подвижная контактная система, замыкающая и размыкающая цепь при перемещении привода,
• рукоятка либо иной орган управления, передающий усилие на контактный механизм,
• клеммные зажимы для присоединения проводников с допустимым сечением,
• дугогасительные элементы, если они предусмотрены типом и конструкцией аппарата.

Контактный узел должен обеспечивать низкое переходное сопротивление при замкнутой цепи и достаточное расстояние между контактами после отключения. При размыкании цепи ток не прекращается мгновенно: между расходящимися контактами может возникнуть электрическая дуга. Её продолжительность и энергия зависят от напряжения, величины тока, коэффициента мощности и конструкции аппарата. Дугогасительная камера, если она предусмотрена, дробит дугу на отдельные участки и ускоряет её охлаждение. Механизм привода фиксирует положения «включено» и «отключено», удерживая контакты в заданном состоянии. В аппаратах с быстрым переключением контактная система проходит промежуточный участок за счёт энергии механизма, а не только скорости движения руки оператора. Это помогает получить более определённую коммутацию и сократить время нахождения контактов в состоянии дугообразования. Тип привода и его свойства нужно устанавливать по документации изделия, а не по общему описанию выключателей.

Принцип работы и режимы

При включении привод перемещает подвижный контакт к неподвижному. После образования устойчивого контактного соединения электрическая цепь замыкается и ток поступает к нагрузке. В нормальном режиме величина тока не должна превышать допустимый для аппарата уровень с учётом условий установки, температуры окружающей среды и характеристик подключённых проводников. При отключении привод отводит контакты друг от друга. Возникающая дуга гасится в соответствии с конструкцией изделия и параметрами коммутируемой цепи. Выключатель нагрузки отключает ток в предусмотренных для него рабочих условиях, однако не обязательно защищает проводку от перегрузки и короткого замыкания. Если аппарат не оснащён расцепителями, такую защиту обеспечивает отдельное устройство, рассчитанное на параметры сети. Для коммутационного аппарата различают несколько рабочих состояний:

• включённое состояние, при котором контакты замкнуты и ток проходит к нагрузке,
• отключённое состояние, при котором контактная цепь разомкнута и штатная передача тока прекращена,
• коммутация рабочего тока, выполняемая в пределах допустимой категории применения,
• отключение аварийного тока, допустимое только в случае, если оно предусмотрено конструкцией и паспортом аппарата,
• обесточенное состояние участка цепи после отключения, которое само по себе не отменяет проверки отсутствия напряжения перед работами.

Ручное положение «отключено» нельзя автоматически считать достаточной мерой электробезопасности для проведения работ. Порядок безопасного отключения зависит от схемы установки, требований эксплуатации и применимых нормативных правил. Функцию разъединения, наличие блокировки и пригодность аппарата для изоляции проверяют по маркировке и документации. Перед обслуживанием цепи необходимо исключить повторную подачу напряжения и проверить отсутствие напряжения предназначенным для этого прибором.

Технические характеристики

Набор характеристик выключателя определяет, в какой сети и при какой нагрузке он может применяться. Для артикула 13009DEK значения следует брать из паспорта конкретного исполнения. Для корректного описания модели требуется проверить следующие позиции:

• номинальное рабочее напряжение Ue, указываемое в вольтах,
• номинальный рабочий ток Ie либо номинальный ток In, указываемый в амперах,
• число полюсов и схема коммутации фазных и нейтральных проводников,
• род тока и частота сети, для переменного тока частота обычно указывается в герцах,
• категория применения, описывающая тип нагрузки и условия коммутации,
• номинальная частота коммутаций и механический ресурс, если эти сведения приведены изготовителем,
• допустимое сечение проводников и тип клеммного присоединения,
• степень защиты оболочки IP и диапазон рабочих температур,
• электрическая износостойкость и условия монтажа, указанные в документации.

В расчётах электрической цепи нагрузку сопоставляют с номинальными данными аппарата. Для однофазной активной нагрузки приближённая мощность определяется произведением напряжения на ток: P = U × I. Так, при напряжении 230 В и токе 10 А расчётная активная мощность составляет около 2300 Вт. Для однофазной нагрузки переменного тока с коэффициентом мощности cos используют выражение P = U × I × cos . При cos = 0,8 и тех же значениях напряжения и тока мощность составит около 1840 Вт. Эти примеры иллюстрируют расчёт и не задают номинал DEKraft 13009DEK.

Область применения

В низковольтной сети выключатель образует управляемый участок цепи между источником питания и нагрузкой. Его используют для коммутации линий освещения, отдельных электрических цепей, оборудования и распределительных ответвлений, если параметры нагрузки соответствуют характеристикам конкретной модели. В стационарных установках аппарат обычно монтируют в электрический щит на предусмотренное изготовителем основание или DIN-рейку, когда такая установка предусмотрена конструкцией. Перед включением устройства учитывают напряжение и род тока, величину рабочего тока, частоту коммутаций, характер нагрузки и ожидаемый ток короткого замыкания в точке установки. Например, в распространённых сетях переменного тока применяют напряжение 230 В между фазой и нейтралью либо 400 В между фазами при частоте 50 Гц. Эти параметры описывают типовые сети, но не подтверждают допустимые значения для артикула 13009DEK. При коммутации активной нагрузки ток преимущественно определяется её сопротивлением. Индуктивные устройства, включая двигатели и катушки, создают переходные процессы при включении и отключении. Ёмкостные нагрузки, например входные цепи преобразователей, также могут вызывать кратковременный пусковой ток. Поэтому одинаковый номинальный ток не всегда означает одинаковую пригодность аппарата для разных типов потребителей.

Таким образом, DEKraft 13009DEK следует рассматривать как конкретное исполнение коммутационного аппарата, паспортные параметры которого необходимо сверять по маркировке и документации изготовителя. Для корректного применения важны номинальные напряжение и ток, число полюсов, категория нагрузки, тип клемм и условия монтажа. Компания «Олниса» поставляет промышленное оборудование для электротехнических и производственных задач. В ассортименте компании представлены решения для комплектации объектов и снабжения предприятий. «Олниса» обеспечивает поставку оборудования DEKraft, включая выключатель 13009DEK, для нужд организаций и промышленных площадок.
