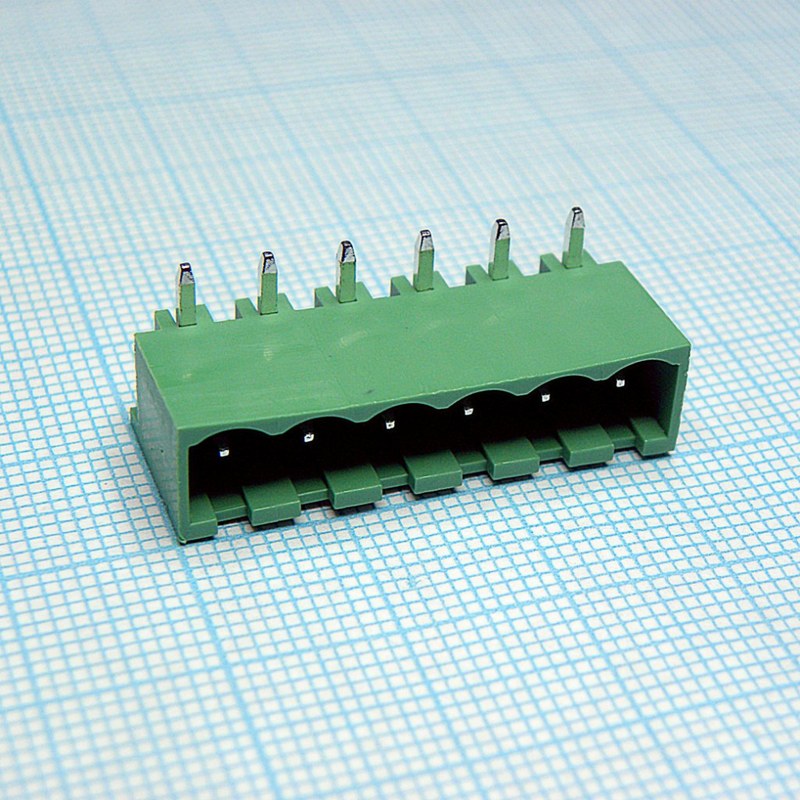

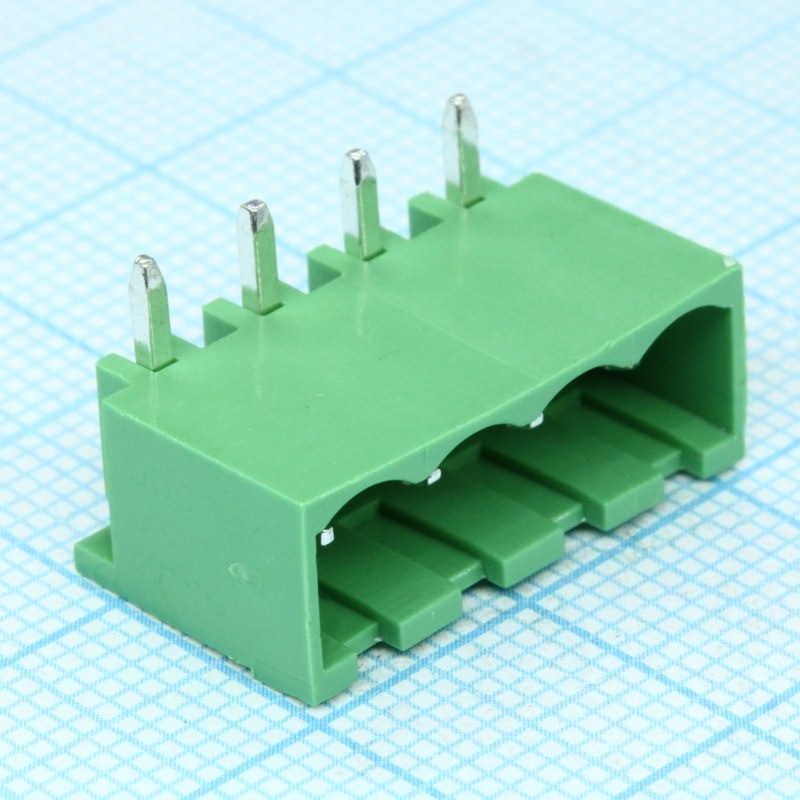

Разъемы DEGSON 2EDGRC: технические характеристики и преимущества конструкции

Разъемные клеммные соединения DEGSON 2EDGRC применяют для сопряжения печатной платы с внешней цепью. Соединение позволяет отсоединять кабельную часть при замене электронного модуля, сохраняя проводники в ответной колодке.

Конструкция соединения

Надежность узла зависит от совместимости обеих половин. Основные элементы выполняют следующие функции:

• изоляционный корпус — размещает контакты и ограничивает возможность соприкосновения соседних цепей,
• контактные элементы — передают электрический ток между платой и ответной частью,
• выводы платной части — обеспечивают электрическую и механическую связь с монтажными отверстиями,
• ответная кабельная колодка — соединяет внешние проводники с контактной системой,
• направляющие поверхности — задают взаимное положение половин при сочленении,
• элементы удержания, если предусмотрены исполнением, — препятствуют непреднамеренному разъединению.

Технические характеристики

Размеры соединителя влияют на разводку платы и плотность монтажа. Шаг контактов определяет расположение цепей, а габарит корпуса включает стенки и выступы. Если конкретное исполнение имеет шаг 5,08 мм, расстояние между центрами крайних контактов составляет L= (N − 1) × 5,08 мм, где N — число позиций. Для 2 позиций расчет дает 5,08 мм, для 4 — 15,24 мм, для 8 — 35,56 мм, для 12 — 55,88 мм. Эти величины описывают контактный ряд, а не длину корпуса. Значение шага 5,08 мм здесь принято как условие расчета; принадлежность конкретного изделия к этому исполнению проверяют по маркировке. В размерной документации должны быть определены следующие показатели:

• шаг контактного ряда — в миллиметрах, с указанием допуска,
• число электрических позиций — в соответствии с полным обозначением,
• длина, ширина и высота корпуса — с учетом выступающих деталей,
• диаметр или сечение выводов — для согласования с отверстиями платы,
• длина выводов — для обеспечения предусмотренного способа пайки,
• направление сопряжения — относительно поверхности печатной платы.

Электрические параметры

Токовая нагрузка ограничивается нагревом контактов, выводов и мест присоединения. Номинальное напряжение характеризует допустимые условия применения изоляционной системы, а испытательное напряжение относится к проверке ее электрической прочности. Эти показатели имеют различный физический смысл и не могут заменять друг друга. Контактное сопротивление определяет локальные потери мощности. По формуле P = I2R при условном сопротивлении 10 мОм и токе 5 А выделяется 0,25 Вт на одном соединении. При 10 А потери возрастают до 1 Вт. Удвоение тока увеличивает тепловыделение в 4 раза, если сопротивление остается постоянным. Значение 10 мОм является расчетным примером, а не заявленным пределом для DEGSON 2EDGRC. Для электрической оценки используют взаимосвязанные характеристики:

• номинальный ток — допустимая нагрузка при установленных условиях испытаний,
• номинальное напряжение — предел применения для заданных условий изоляции,
• контактное сопротивление — сопротивление сопряженной контактной пары,
• сопротивление изоляции — показатель утечки между разделенными цепями,
• испытательное напряжение — уровень проверки электрической прочности,
• снижение допустимого тока при нагреве — зависимость нагрузки от температуры.

Если 8 цепей имеют потери по 0,25 Вт, суммарное тепловыделение достигает 2 Вт. Допустимость режима определяется характеристиками исполнения и условиями отвода тепла.

Принципы и режимы работы

Передача тока возникает при механическом сопряжении контактных поверхностей. Контактное давление уменьшает влияние поверхностных пленок и обеспечивает проводящий переход. При разъединении электрическая цепь размыкается; возможность отключения под нагрузкой должна быть прямо предусмотрена документацией, поскольку обычное разъемное соединение не следует считать коммутационным аппаратом. Работу узла удобно описывать через несколько состояний:

• сопряженное состояние — обе половины соединены, контактные поверхности находятся под рабочим давлением,
• разъединенное состояние — цепь между платой и кабелем прервана,
• стационарная токовая нагрузка — нагрев стремится к установившемуся значению,
• кратковременная нагрузка — температура зависит от длительности и повторяемости импульсов,
• обесточенное обслуживание — разъединение выполняется после снятия питания.

Для прямоугольных импульсов 10 А с коэффициентом заполнения 0,25 действующий ток равен 5,0 А. Этот расчет не подтверждает допустимость пикового тока для конкретного контакта.

Монтаж и эксплуатация

Устойчивость соединения зависит от точности монтажа. Выводы должны входить в отверстия без принудительного изгиба корпуса. Качество пайки оценивают по смачиванию, заполнению соединения и отсутствию перемычек. Температуру и длительность пайки назначают по документации конкретного исполнения. Кабель не должен передавать на соединитель постоянное усилие изгиба или натяжения. Проводники закрепляют с учетом допустимого сечения, длины зачистки и типа зажима ответной части. Для винтового исполнения момент затяжки задается изготовителем; увеличение усилия сверх установленного предела способно повредить резьбу, корпус или жилу.

Таким образом, DEGSON 2EDGRC рассматривают как элемент разъемного электрического соединения, характеристики которого определяются полным исполнением и ответной частью. Проверка геометрии, нагрузки и условий монтажа позволяет корректно оценить применение узла. Компания «Олниса» поставляет промышленное оборудование и компоненты DEGSON. Заказывайте DEGSON 2EDGRC в «Олниса» для оснащения промышленной аппаратуры. Наша компания осуществляет поставку соединителей для производственных предприятий.
