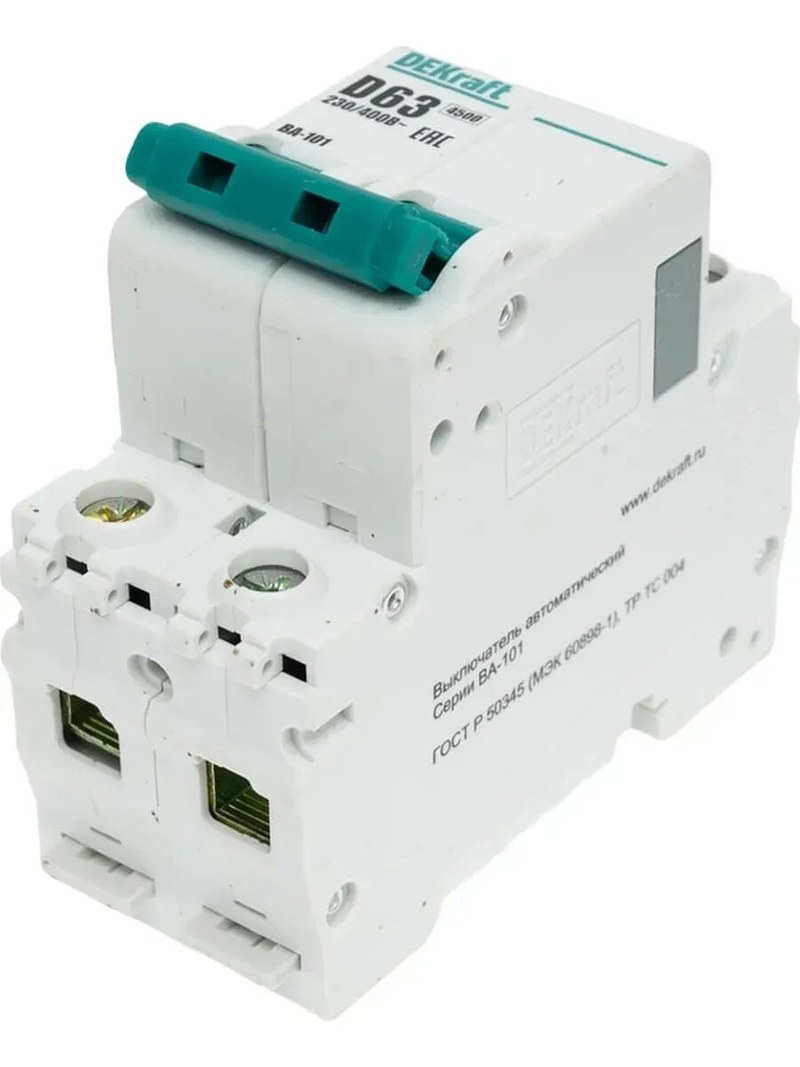

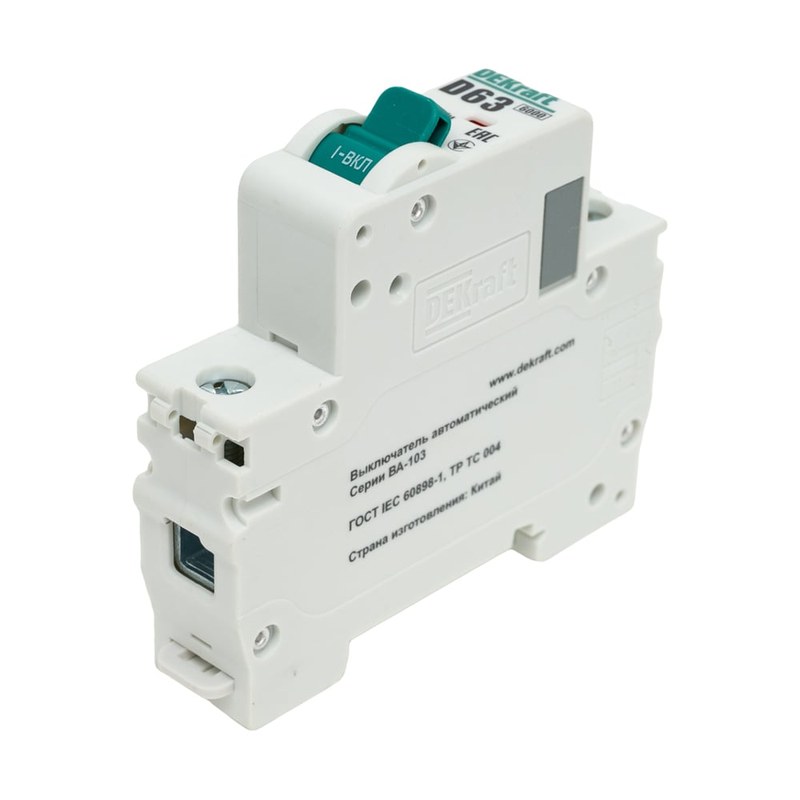

Особенности автоматического выключателя DEKraft D63 в промышленных электроустановках

Автоматический выключатель DEKraft D63 относится к аппаратам защиты низковольтных электрических цепей. Обозначение D63 обычно указывает на номинальный ток 63 А и характеристику мгновенного электромагнитного расцепления D. Такой аппарат отключает линию при длительной перегрузке и при токе короткого замыкания, ограничивая продолжительность аварийного режима. Он применяется в распределительных щитах промышленных объектов, коммерческих зданий и инженерных систем, если расчетные токи и параметры сети соответствуют характеристикам конкретного исполнения.

Технические характеристики

Основные числовые параметры включают в себя:

• Номинальный ток In — 63 А,
• характеристика электромагнитного расцепителя — D,
• диапазон мгновенного срабатывания для характеристики D — 10–20 In,
• расчетный диапазон мгновенного срабатывания при In = 63 А — 630–1260 А,
• частота переменного тока для распространенных сетей — 50 Гц,
• номинальное напряжение сети — определяется числом полюсов и паспортом серии,
• число полюсов — 1, 2, 3 или 4 в зависимости от исполнения,
• отключающая способность — указывается производителем для конкретной серии и напряжения,
• тип расцепителей — тепловой и электромагнитный,
• монтаж — на стандартную DIN-рейку, если это предусмотрено исполнением.

Характеристика D выражает не номинальный ток, а границы мгновенного действия электромагнитного расцепителя относительно In. Для аппарата на 63 А интервал 10–20 In соответствует приблизительно 630–1260 А. Реальная точка срабатывания внутри этого диапазона зависит от устройства расцепителя и условий испытаний. Наличие кривой D не означает, что выключатель подходит для любой нагрузки с большим пусковым током: расчет должен учитывать токи короткого замыкания, сечение проводников, селективность и отключающую способность.

Конструкция и основные узлы

Корпус модульного автомата изготавливается из электроизоляционного материала, устойчивого к нагреву и воздействию электрической дуги. Внутри корпуса размещены контактная система, привод, дугогасительная камера и два вида расцепителей. Наружная рукоятка связана с механизмом свободного расцепления: при аварийном воздействии внутренний механизм размыкает контакты независимо от того, удерживает ли пользователь рукоятку во включенном положении. Контактный узел проводит рабочий ток и размыкает цепь при отключении. При расхождении контактов возникает электрическая дуга, которая переносится в дугогасительную камеру. Камера разделяет дугу на короткие участки и способствует ее охлаждению и гашению. Это снижает длительность дугового процесса, однако не отменяет требования выбирать выключатель по предельному току короткого замыкания в точке установки. К основным элементам аппарата относятся:

• корпус с изоляционными перегородками,
• неподвижный и подвижный силовые контакты,
• механизм включения и отключения с защелкой свободного расцепления,
• тепловой расцепитель на основе биметаллической пластины,
• электромагнитный расцепитель с катушкой и подвижным сердечником,
• дугогасительная камера с металлическими пластинами,
• зажимы для подключения проводников,
• маркировка номинального тока, характеристики и электрических параметров.

Принцип работы и режимы срабатывания

В штатном режиме ток проходит через контактную систему и последовательные элементы расцепителей. Если ток длительно превышает допустимое значение, биметаллическая пластина нагревается, деформируется и воздействует на механизм отключения. Чем больше превышение тока, тем быстрее развивается тепловой процесс. Такая зависимость позволяет аппарату не реагировать мгновенно на кратковременные допустимые изменения нагрузки, но отключать цепь при продолжительной перегрузке. При коротком замыкании ток может резко возрасти до значений, многократно превышающих номинальные 63 А. Электромагнитный расцепитель создает усилие, достаточное для освобождения механической защелки. Для характеристики D мгновенное действие связано с областью примерно 630–1260 А. До достижения этого диапазона отключение может происходить с задержкой, зависящей от величины тока и времятоковой характеристики аппарата. В работе выключателя выделяют несколько функциональных состояний:

• включенное положение при замкнутых силовых контактах и прохождении рабочего тока,
• тепловое отключение при продолжительной перегрузке с нагревом биметаллического элемента,
• электромагнитное отключение при токе короткого замыкания, попадающем в область мгновенного срабатывания,
• ручное отключение рычагом для размыкания цепи при штатной эксплуатации,
• повторное включение после устранения причины аварии и проверки исправности аппарата.

Отключение при перегрузке обычно имеет выдержку времени, поэтому небольшое превышение тока не приводит к мгновенному размыканию. При коротком замыкании электромагнитная часть действует значительно быстрее. Повторное включение не устраняет повреждение линии: если ток аварии сохраняется, выключатель снова отключится. Частые повторные включения без проверки причины могут привести к дополнительному нагреву контактов и проводников.

Подключение и эксплуатационные условия

Выключатель устанавливают в щит на предусмотренное монтажное основание, соблюдая направление подключения, указанное производителем. Проводники присоединяют к клеммам с учетом допустимого диапазона сечений и требований к длине зачистки. Контактное соединение должно быть надежным: недостаточная затяжка повышает переходное сопротивление, а чрезмерное усилие может повредить зажим. Конкретный момент затяжки задается документацией на серию. Номинал 63 А не является универсально допустимым током для любого кабеля. Защита должна соответствовать длительно допустимому току проводника, способу его прокладки, температурным условиям, характеристикам нагрузки и ожидаемому току короткого замыкания. Для выбора полюсности также учитывают структуру сети: однофазную или трехфазную, наличие нейтрального проводника и схему распределения. Эти параметры нельзя определить только по краткому обозначению D63. При эксплуатации проверяют состояние корпуса, клемм, крепления и маркировки. Потемнение изоляции, запах перегрева, следы дугового воздействия и ослабление подключения указывают на необходимость вывода аппарата из работы и проверки цепи. Выключатель не предназначен для ремонта внутренних узлов в обычных условиях эксплуатации; поврежденный или перегревавшийся аппарат заменяют на изделие с подтвержденными параметрами.

Таким образом, DEKraft D63 — обозначение автоматического выключателя на 63 А с характеристикой электромагнитного расцепления D, применяемого для защиты электрических цепей от перегрузки и короткого замыкания. Для характеристики D расчетная область мгновенного срабатывания составляет 10–20 номинальных токов, то есть ориентировочно 630–1260 А при In = 63 А. Число полюсов, отключающая способность, рабочее напряжение и монтажные параметры определяются полным артикулом и паспортом конкретного исполнения. Компания «Олниса» поставляет промышленное оборудование для электроснабжения и автоматизации объектов. В ассортименте представлены электротехнические изделия для комплектации производственных и распределительных систем. «Олниса» обеспечивает поставку оборудования DEKraft и других промышленных брендов для предприятий, которым важны надежные поставки и широкий выбор технических решений.
