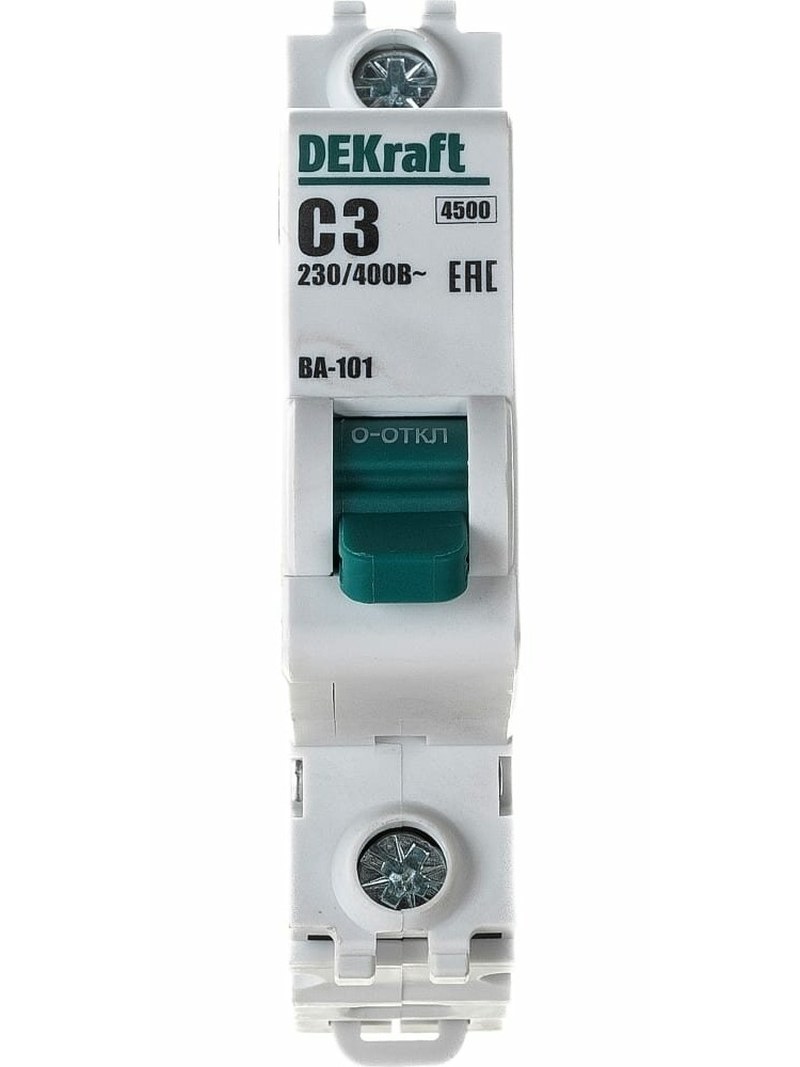

Автоматический выключатель DEKraft C3: технические характеристики и особенности применения

Автоматический выключатель DEKraft C3 предназначен для защиты электрической цепи от перегрузки и короткого замыкания. Обозначение C3 в рамках этой статьи трактуется как исполнение с номинальным током 3 А и времятоковой характеристикой C. Поскольку без полного артикула нельзя однозначно установить число полюсов, отключающую способность и конструктивную серию, эти значения следует уточнять по маркировке конкретного изделия. Номинальные показатели описывают способность аппарата длительно проводить ток и автоматически размыкать цепь при аварийных режимах.

Технические характеристики

Основные параметры определяют область применения аппарата, согласование с проводниками и условия установки:

• Номинальный ток In — 3 А,
• времятоковая характеристика — C,
• номинальная частота сети переменного тока — обычно 50 Гц,
• тип защищаемой сети — однофазная или многофазная, в зависимости от числа полюсов,
• номинальное рабочее напряжение — по маркировке конкретного исполнения, для бытовых сетей обычно 230 В переменного тока,
• число полюсов — определяется полным артикулом, типовые модульные исполнения имеют 1, 2, 3 или 4 полюса,
• отключающая способность — определяется серией аппарата и указывается в килоамперах, например 4,5 кА или 6 кА,
• способ монтажа — на DIN-рейку шириной 35 мм при совместимом корпусе,
• тип подключения — винтовые зажимы для медных или разрешённых изготовителем проводников,
• степень защиты лицевой части в установленном щите — определяется конструкцией щита и серией аппарата,
• температурные условия эксплуатации и сечение присоединяемых жил — по паспортной документации.

Конструкция и устройство

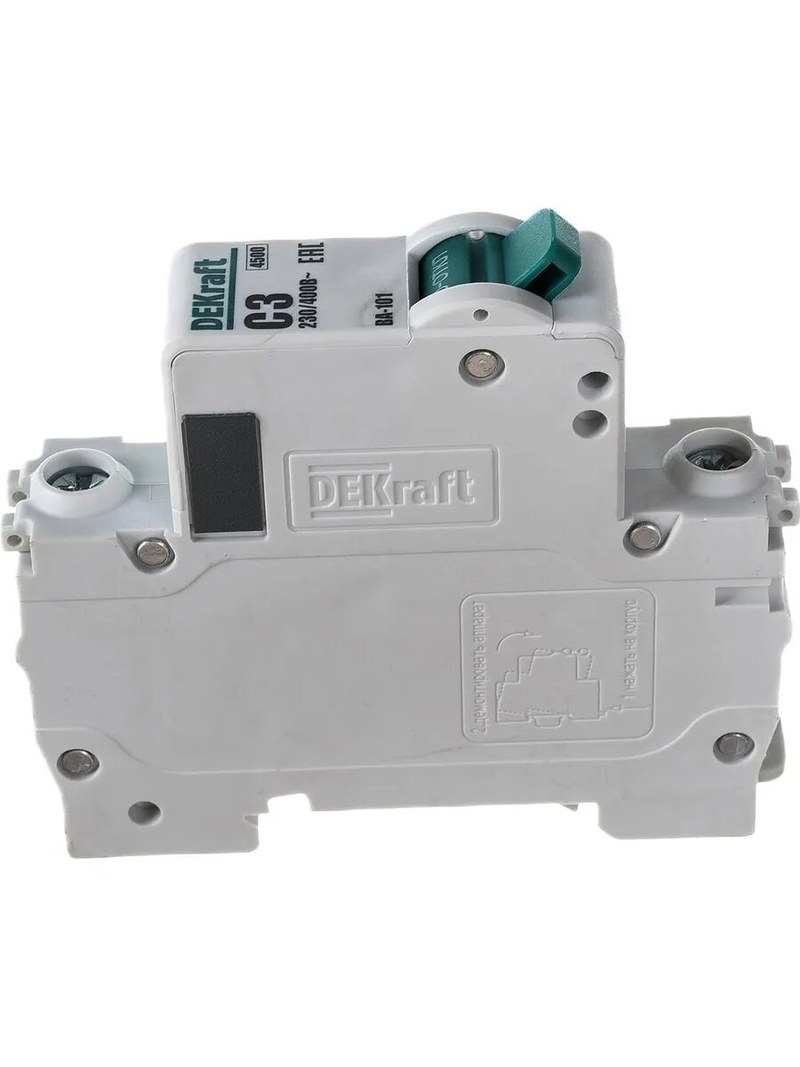

Корпус модульного автомата изготавливают из электроизоляционного термостойкого материала. Внутри размещены контакты, механизм свободного расцепления, дугогасительная камера и два вида расцепителей. Механизм свободного расцепления обеспечивает отключение при аварии независимо от того, удерживает ли пользователь рукоятку во включённом положении. Компоновка деталей обеспечивает компактную установку на стандартной рейке; фактическая ширина зависит от числа полюсов и серии. Контактная система состоит из неподвижного и подвижного контактов. При включении механизм прижимает контактные поверхности с заданным усилием, снижая переходное сопротивление. При размыкании возникает электрическая дуга, которая перемещается в дугогасительную камеру, делится на короткие участки и охлаждается металлическими пластинами. Это ускоряет гашение дуги и уменьшает её тепловое воздействие на корпус и контакты. Конкретная конфигурация камеры и допустимые режимы коммутации определяются изготовителем.

Тепловой расцепитель обычно выполнен на основе биметаллической пластины. При длительном протекании повышенного тока пластина нагревается, изгибается и воздействует на механизм отключения. Чем больше перегрузка, тем быстрее достигается температура срабатывания. Электромагнитный расцепитель содержит катушку и подвижный сердечник; при токе короткого замыкания сильное магнитное поле быстро перемещает сердечник и освобождает защёлку. Совместная работа расцепителей обеспечивает защиту как от продолжительной перегрузки, так и от резкого аварийного тока.

Принцип действия и режимы

Работа выключателя определяется соотношением фактического тока и времятоковой характеристики. Характеристика C предполагает, что электромагнитный расцепитель реагирует в области кратного превышения номинального тока; для типовой кривой C мгновенная зона лежит примерно в диапазоне 5–10 In. При In = 3 А это соответствует ориентировочной области 15–30 А. Приведённый диапазон описывает тип кривой, а не точное значение срабатывания любого конкретного экземпляра:

• В установившемся режиме ток нагрузки ниже допустимого уровня, контакты замкнуты, а расцепители не инициируют отключение,
• при умеренной перегрузке нагревается биметаллический элемент и автомат отключается с выдержкой времени,
• при коротком замыкании электромагнитный расцепитель быстро размыкает контактную систему,
• при ручном отключении пользователь переводит рукоятку в положение «выключено», размыкая защищаемую цепь,
• после устранения неисправности аппарат повторно включают вручную, если механизм и изделие не имеют повреждений.

Область применения и монтаж

Номинал 3 А применяют в цепях малой мощности, где расчётный ток нагрузки и пусковые процессы согласованы с характеристикой C. При напряжении 230 В арифметическая оценка произведения напряжения и тока составляет 690 В·А; это не универсальная допустимая мощность нагрузки, поскольку реальная мощность зависит от коэффициента мощности, характера нагрузки, температуры и режима работы. Для двигателя, трансформатора или импульсного источника питания учитывают кратность и длительность пускового тока, чтобы избежать нежелательного отключения.
